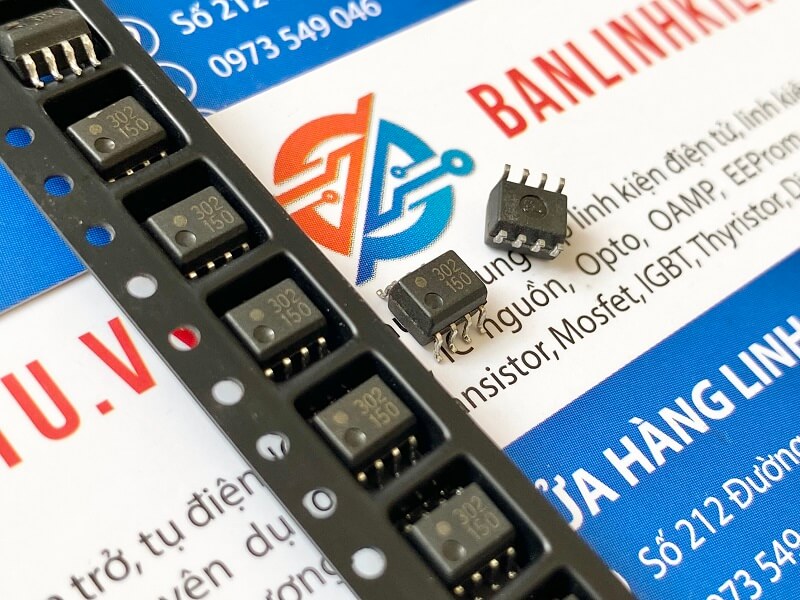

HCPL-0302V 302 Opto cách ly quang SOP-8
20,000₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển.
banlinhkiendientu.vn là đơn vị chuyên cung cấp Opto HCPL-0302 với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.
Mô tả Opto HCPL-0302V
HCPL-0302 trong gói SO-8 bổ sung cho dòng bộ ghép quang truyền động cổng hiện có của Agilent. Các thiết bị 0,2A mới bao gồm đèn LED GaAsP được ghép quang với một mạch tích hợp có tầng đầu ra nguồn. Định mức dòng điện, kết hợp với khả năng loại bỏ chế độ chung (CMR) cao, hiệu suất chuyển mạch nhanh và chốt chốt đủ tiêu chuẩn duy nhất cho các bộ ghép quang này cho các ứng dụng truyền động cổng biến tần công suất thấp.
Dòng điện đầu ra cao nhất: 0.2A min
Độ trễ lan truyền theo nhiệt độ, phạm vi, Đáp ứng tốc độ cao: tối đa 0,7µs
CMR cực cao 10kV/µs @ VCM = 1000V
Dòng cung cấp có thể khởi động: 3mA max
Nhiệt độ hoạt động rộng: -40 đến +100°C
Phạm vi hoạt động VCC rộng
Ứng dụng HCPL-0302V
Ổ đĩa cổng MOSFET IGBT/điện bị cô lập
Bộ truyền động động cơ AC và DC không chổi than
Biến tần công nghiệp
Máy điều hoà
Máy giặt
Lò sưởi cảm ứng cho bếp
Nguồn điện chuyển mạch (SPS)
Sơ đồ chức năng Opto HCPL-0302
Sơ đồ chức năng 0302
Kích thước Opto HCPL-0302
Bảng thông số Opto HCPL-0302
Sơ đồ mạch ứng dụng Opto HCPL-0302
Thông tin ứng dụng Loại bỏ ổ đĩa cổng IGBT âm
Để giữ cho IGBT luôn tắt, HCPL-0302 có thông số VOL tối đa rất thấp là 1,0 V. Giảm thiểu Rg và độ tự cảm của dây dẫn từ HCPL-0302 đến cổng và bộ phát IGBT (có thể bằng cách gắn HCPL-0302 trên một bo mạch PC nhỏ ngay phía trên IGBT) có thể loại bỏ nhu cầu sử dụng ổ đĩa cổng IGBT âm trong nhiều ứng dụng như minh họa trong Hình 17. Cần cẩn thận với thiết kế bo mạch PC như vậy để tránh định tuyến các dấu vết bộ thu hoặc bộ phát IGBT gần đầu vào HCPL-0302 vì điều này có thể dẫn đến việc ghép nối không mong muốn các tín hiệu thoáng qua vào đầu vào của HCPL-0302 và làm giảm hiệu suất. (Nếu đường thoát IGBT phải được định tuyến gần đầu vào HCPL-0302, thì đèn LED phải được phân cực ngược khi ở trạng thái tắt, để ngăn các tín hiệu thoáng qua được ghép nối từ đường thoát IGBT bật HCPL-0302.
Mạch điều khiển và ứng dụng đèn LED cho HCPL-0302.
