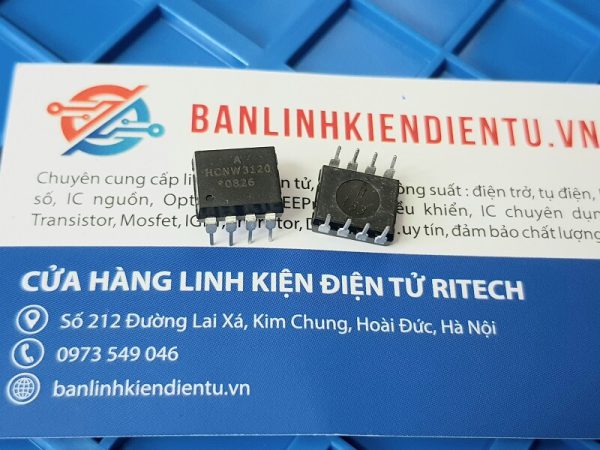

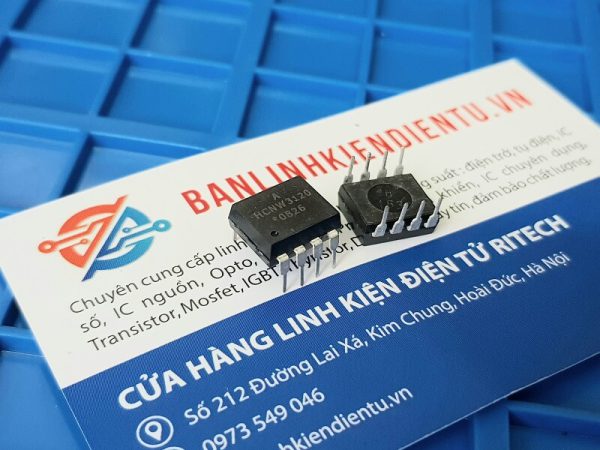

HCNW3120 Opto Drive DIP-8 hàng chính hãng

Giới thiệu Opto HCNW3120

HCNW3120 là Opto chứa đèn LED AlGaAs. Đèn LED được ghép quang với một mạch tích hợp có tầng đầu ra nguồn. Các bộ ghép quang này rất phù hợp để điều khiển IGBT và MOSFET công suất được sử dụng trong các ứng dụng biến tần điều khiển động cơ. Dải điện áp hoạt động cao của tầng đầu ra cung cấp điện áp điều khiển theo yêu cầu của các thiết bị điều khiển cổng. Điện áp và dòng điện được cung cấp bởi các bộ ghép quang này khiến chúng trở nên lý tưởng để điều khiển trực tiếp IGBT có định mức lên tới 1200 V/100 A. HCNW3120 có điện áp cách điện cao nhất VIORM = 1414 Vpeak trong tiêu chuẩn IEC/EN/DIN EN 60747-5-2.

Đặc trưng kỹ thuật HCNW3120

• Dòng điện đầu ra cực đại tối đa 2.5A
• Dòng điện đầu ra cực đại tối thiểu 2A
• Loại bỏ chế độ chung (CMR) tối thiểu 25 kV/μs ở VCM = 1500 V
• Điện áp đầu ra mức thấp tối đa 0,5 V (VOL) Loại bỏ nhu cầu về ổ đĩa cổng âm
• ICC = dòng cung cấp tối đa 5 mA
• Bảo vệ khóa điện áp (UVLO) với hiện tượng trễ
• Phạm vi VCC hoạt động rộng: 15 đến 30 Volts
• Tốc độ chuyển đổi tối đa 500 ns
• Phạm vi nhiệt độ công nghiệp: -40°C đến 100°C

Ứng dụng HCNW3120

• Điều khiển IGBT/MOSFET
• Điều khiển động cơ AC/DC không chổi than
• Biến tần công nghiệp
• Chuyển đổi nguồn điện chế độ

Sơ đồ cấu tạo HCNW3120

Bảng chân lí HCNW3120

Kích thước HCNW3120

Thông số kĩ thuật HCNW3120

Sơ đồ mạch thử nghiệm HCN3120

Sơ đồ mạch ứng dụng HCN3120

Loại bỏ Ổ đĩa cổng IGBT âm (áp dụng cho HCPL 3120, HCPL-J312 và HCNW3120)

Để giữ cho IGBT luôn tắt, HCPL-3120 có thông số VOL tối đa rất thấp là 0,5V. HCPL-3120 nhận ra VOL rất thấp này bằng cách sử dụng bóng bán dẫn DMOS có điện trở 1Ω (điển hình) trong mạch kéo xuống của nó. Khi HCPL 3120 ở trạng thái thấp, cổng IGBT bị ngắn mạch tới bộ phát Rg + 1Ω. Giảm thiểu Rg và độ tự cảm chì từ HCPL-3120 đến cổng IGBT và bộ phát (có thể bằng cách gắn HCPL-3120 trên một bo mạch PC nhỏ ngay phía trên IGBT) có thể loại bỏ nhu cầu về ổ đĩa cổng IGBT âm trong nhiều ứng dụng như được trình bày trong Hình 25. Cần cẩn thận với thiết kế bo mạch PC như vậy để tránh định tuyến dấu vết bộ thu hoặc bộ phát IGBT gần đầu vào HCPL-3120 vì điều này có thể dẫn đến việc ghép các tín hiệu nhất thời không mong muốn vào HCPL 3120 và làm giảm hiệu suất. (Nếu cống IGBT phải được định tuyến gần đầu vào HCPL-3120 thì đèn LED phải được phân cực ngược khi ở trạng thái tắt, để ngăn các tín hiệu nhất thời được ghép từ cống IGBT bật HCPL-3120.)

Xem thêm: Nhiều sản phẩm Opto khác tại đây

Datasheet HCNW3120
