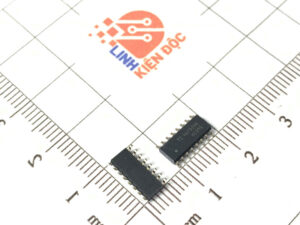

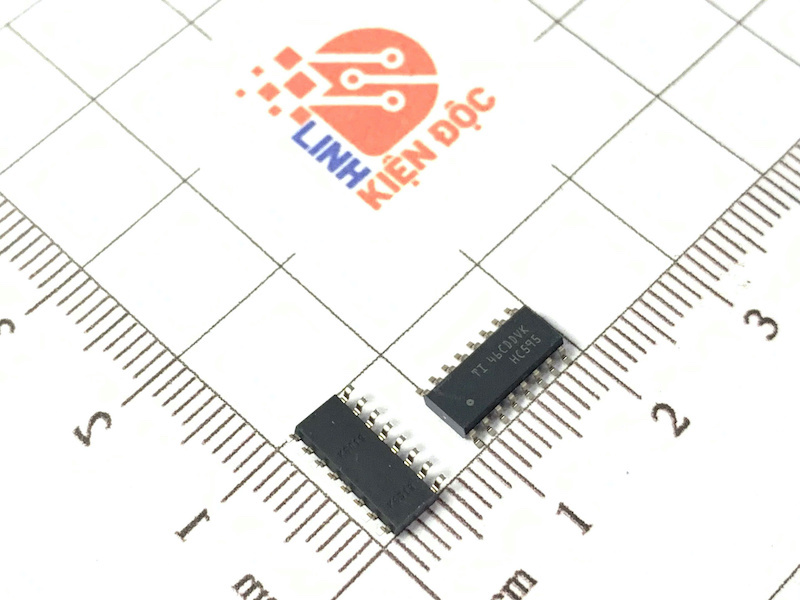

HC595 SN74HC595 IC Số SOP-16 3.9mm

Giới thiệu về HC595

IC 74HC595 là một loại shift register 8 bit với khả năng mở rộng đầu ra, thường được sử dụng để điều khiển nhiều thiết bị như đèn LED, động cơ, hoặc các mạch điện tử khác mà không cần nhiều chân của vi điều khiển.

Đặc điểm nổi bật của HC595

• 8 bit Shift Register: IC 74HC595 có khả năng lưu trữ và dịch tín hiệu theo từng bit. Nó có 8 bit dữ liệu đầu ra, giúp tiết kiệm chân của vi điều khiển khi điều khiển nhiều thiết bị.

• Chế độ giao tiếp Serial to Parallel: Dữ liệu được đưa vào IC theo kiểu nối tiếp (serial), sau đó IC sẽ chuyển đổi thành dữ liệu song song (parallel) và xuất ra các chân đầu ra (Q0-Q7).

• Dễ dàng mở rộng: Có thể nối nhiều IC 74HC595 theo kiểu chuỗi, nghĩa là một IC có thể điều khiển nhiều IC khác để mở rộng số lượng thiết bị điều khiển mà không cần sử dụng thêm chân vi điều khiển.

• Tốc độ truyền cao: Với công nghệ CMOS, 74HC595 có thể truyền tín hiệu với tốc độ cao, giúp tiết kiệm thời gian trong các ứng dụng yêu cầu truyền tải nhanh.

• Chế độ điều khiển đơn giản: Sử dụng ba tín hiệu chính: SER (Serial Data Input), SHCP (Shift Clock), và STCP (Store Clock) để điều khiển việc dịch và lưu trữ dữ liệu.

• Điều khiển trạng thái của các chân đầu ra: Các chân Q0-Q7 có thể điều khiển các thiết bị như LED, relay, và các mạch điện tử khác, giúp tiết kiệm chân GPIO của vi điều khiển.

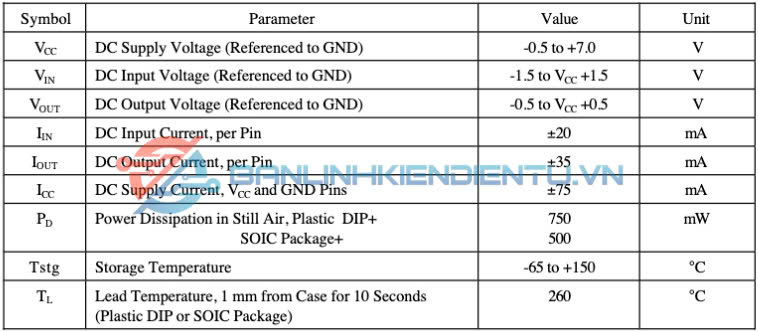

Thông số kỹ thuật của HC595

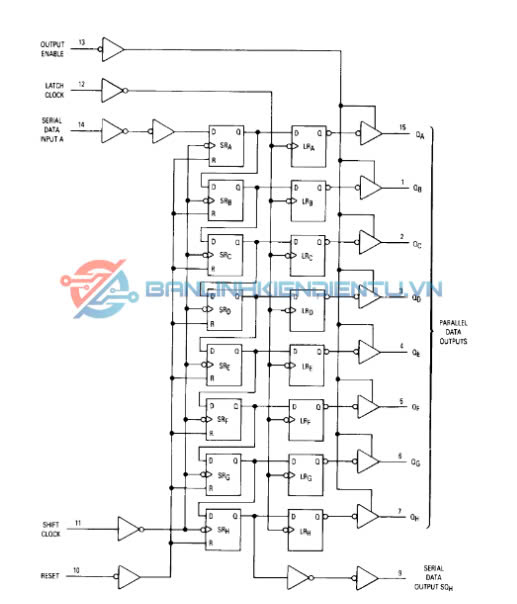

Sơ đồ Logic của HC595

Ứng dụng của HC595

• Điều khiển đèn LED: IC 74HC595 rất phổ biến trong các mạch điều khiển đèn LED, đặc biệt là các bảng LED ma trận hoặc các chuỗi đèn LED, giúp giảm số lượng chân cần thiết để điều khiển.

• Điều khiển các thiết bị ngoài: Sử dụng để điều khiển các thiết bị ngoại vi như động cơ, relay, hoặc các thiết bị điện tử khác mà cần nhiều chân điều khiển.

• Mở rộng GPIO: Khi vi điều khiển không có đủ số chân GPIO, 74HC595 có thể giúp mở rộng số chân điều khiển mà không cần thay đổi phần cứng vi điều khiển.

• Mạch điều khiển và hiển thị: Có thể dùng để tạo các mạch điều khiển cho các ứng dụng cần hiển thị dữ liệu hoặc trạng thái thông qua LED, như đồng hồ điện tử, máy tính bảng LED, hoặc các bảng điều khiển đa chức năng.

• Ứng dụng trong hệ thống nhúng: Trong các hệ thống nhúng yêu cầu điều khiển nhiều thiết bị với số chân vi điều khiển hạn chế, IC 74HC595 là lựa chọn tối ưu để giảm số lượng chân sử dụng và tăng khả năng mở rộng.

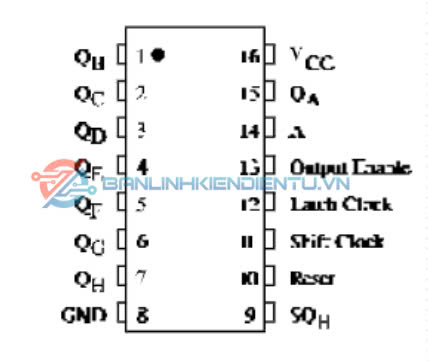

Sơ đồ chân của HC595

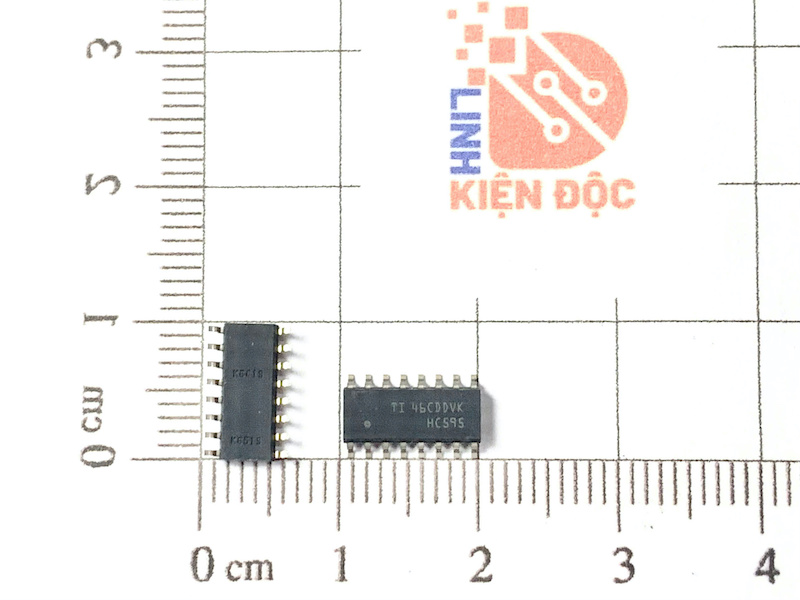

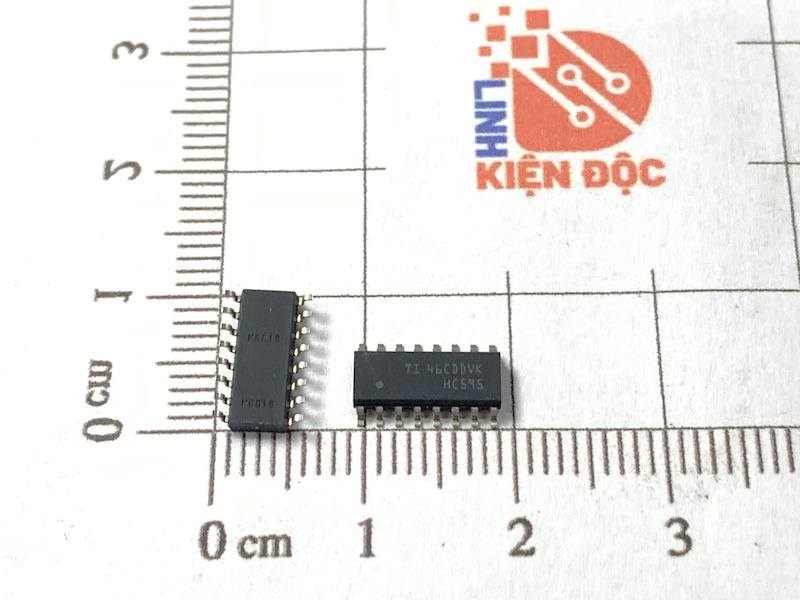

Kích thước của HC595

Xem thêm nhiều IC số khác Tại Đây!

Datasheet HC595
