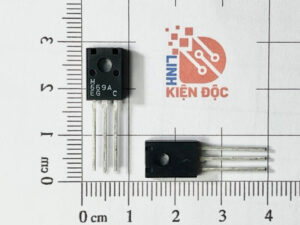

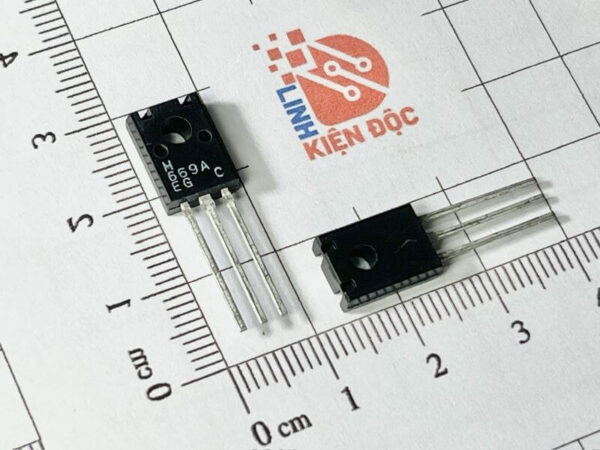

H669A HSD669A Transistor NPN TO-126 mới

Giới thiệu về H669A (HSD669A)

H669A / HSD669A là một transistor NPN công suất nhỏ, thường được sử dụng trong các ứng dụng khuếch đại tín hiệu hoặc chuyển mạch. Với dạng đóng gói TO-126, transistor này có khả năng tản nhiệt tốt hơn so với các loại nhỏ gọn như TO-92, giúp nó phù hợp cho các ứng dụng yêu cầu dòng và công suất cao hơn.

Đặc điểm nổi bật H669A

1. Loại transistor: NPN.
2. Dòng điện cực thu tối đa (Ic): Thường khoảng 1.5A (tùy theo nhà sản xuất).
3. Điện áp cực góp – cực phát (Vceo): Lên đến 80V hoặc cao hơn.
4. Công suất tản nhiệt (Ptot): Thường khoảng 20-30W (khi sử dụng tản nhiệt).
5. Đóng gói TO-126:
   • Kích thước trung bình, phù hợp cho các ứng dụng yêu cầu tản nhiệt tốt hơn.

Thông số kỹ thuật chung H669A

• Cấu hình: NPN.
• Điện áp cực góp – cực phát (Vceo): 80V.
• Điện áp cực góp – cực gốc (Vcbo): 100V.
• Dòng điện cực thu tối đa (Ic): 1.5A.
• Công suất tản nhiệt tối đa (Ptot): 20W (khi có tản nhiệt).
• Hệ số khuếch đại dòng (hFE): Thường từ 40 đến 200 (tùy thuộc dòng Ic).
• Tần số chuyển đổi (fT): ~3MHz.

Sơ đồ chân H669A

1. Chân 1 (Base – B): Đầu vào điều khiển dòng điện.
2. Chân 2 (Collector – C): Cực thu, kết nối tải hoặc nguồn điện.
3. Chân 3 (Emitter – E): Cực phát, thường nối đất hoặc mạch tham chiếu.

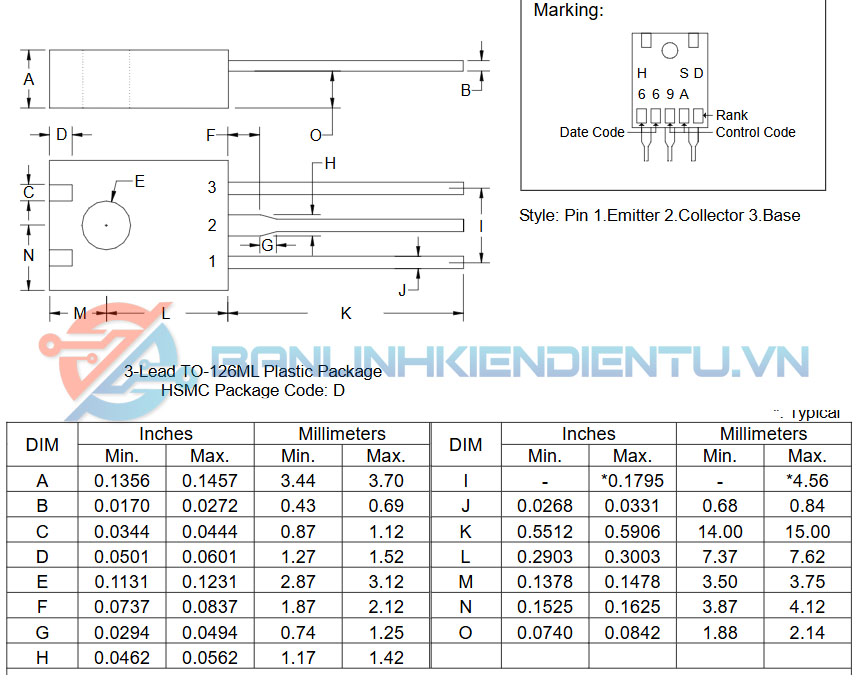

Kích thước H669A

Ứng dụng H669A

1. Khuếch đại tín hiệu:
   • Sử dụng trong các mạch khuếch đại âm thanh, tín hiệu RF, hoặc mạch công suất nhỏ.
2. Mạch chuyển mạch:
   • Được dùng để điều khiển tải như relay, đèn LED, hoặc động cơ nhỏ.
3. Nguồn xung:
   • Thường xuất hiện trong các mạch nguồn xung hoặc mạch ổn áp tuyến tính.
4. Mạch công suất nhỏ:
   • Ứng dụng trong các thiết bị điện tử yêu cầu dòng và điện áp trung bình.

Xem thêm: Nhiều sản phẩm Transistor khác tại đây

Datasheet H669A
