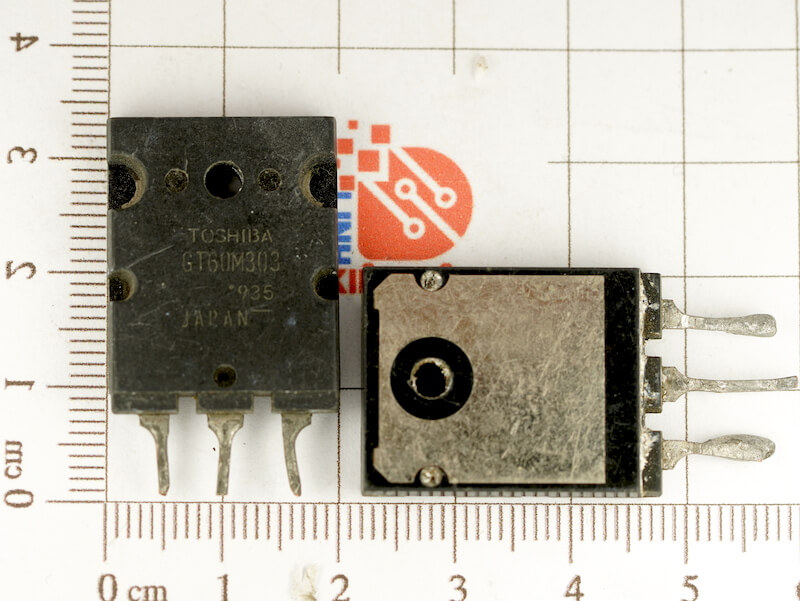

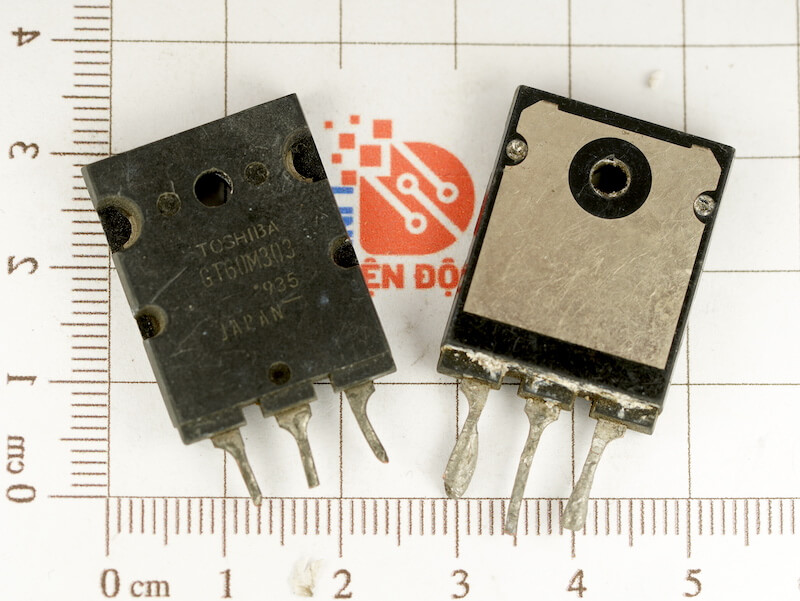

GT60M303 IGBT 900V 60A TO-3P tháo máy

GIỚI THIỆU CHUNG GT60M303 :

GT60M303 là một transistor IGBT (Insulated Gate Bipolar Transistor) kênh N, thường được sản xuất bởi Toshiba. Đây là một linh kiện công suất được thiết kế cho các ứng dụng chuyển mạch tần số cao trong các thiết bị điện tử công suất.

Đặc điểm chính:

• Loại linh kiện: IGBT kênh N
• Điện áp Collector-Emitter tối đa (VCES​): Thường là 900V.
• Dòng điện Collector liên tục (IC​): Thường là 60A (tùy thuộc vào nhiệt độ hoạt động).
• Kiểu chân: Thường là TO-3PL, một kiểu chân có khả năng tản nhiệt tốt, tương tự như TO-247 nhưng có thêm một lỗ cắm thứ ba.
• Điện áp bão hòa Collector-Emitter (VCE(sat)​): Thường thấp, giúp giảm tổn thất dẫn điện (ví dụ: khoảng 2.1V theo một số datasheet).
• Tốc độ chuyển mạch: Được thiết kế để có tốc độ chuyển mạch nhanh, phù hợp cho các ứng dụng tần số cao. Thời gian rơi dòng điện (tf​) thường khoảng 0.25 µs.
• Diode phục hồi nhanh (FRD) tích hợp: Một số phiên bản có diode phục hồi nhanh tích hợp giữa Emitter và Collector, giúp cải thiện hiệu suất trong các ứng dụng cầu và инвертор. Thời gian phục hồi ngược (trr​) của diode thường khoảng 0.7 µs.
• Ứng dụng tiêu biểu: Rất phổ biến trong các mạch công suất của bếp từ, nồi cơm điện cao tần, bộ nguồn xung (SMPS), инвертор, và các ứng dụng chuyển mạch công nghiệp khác.

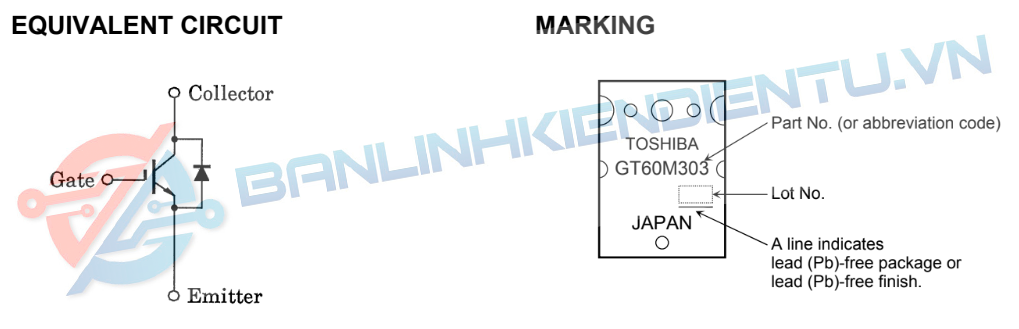

SƠ ĐỒ CHÂN GT60M303 :

NGUYÊN LÝ HOẠT ĐỘNG CỦA IGBT (Tổng Quan)

• Kết hợp đặc tính điều khiển bằng điện áp của MOSFET và khả năng chịu dòng lớn, điện áp bão hòa thấp của BJT.
• Điều khiển dòng điện Collector-Emitter (IC​) thông qua điện áp Gate-Emitter (VGE​).
• Khi VGE​ vượt quá điện áp ngưỡng (VGE(th)​), IGBT bắt đầu dẫn điện.
• Dòng điện IC​ tăng theo VGE​ và điện áp Collector-Emitter (VCE​).
• Có điện áp bão hòa VCE(sat)​ khi IGBT dẫn điện.

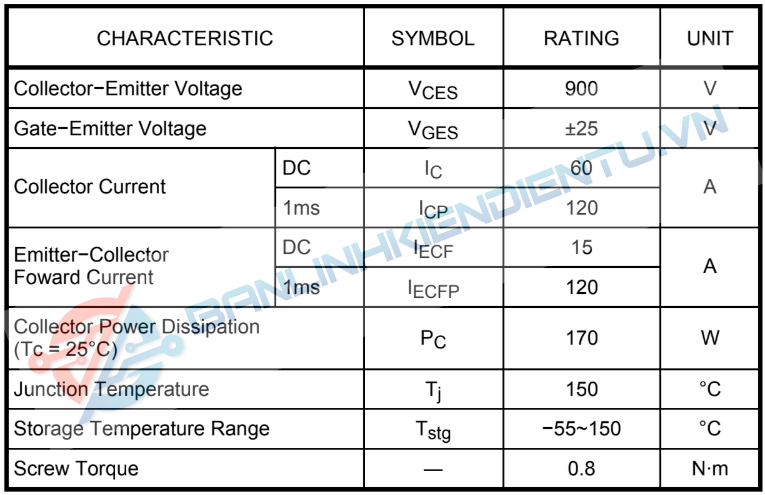

THÔNG SỐ KĨ THUẬT GT60M303:

CHỨC NĂNG CỦA GT60M303 IGBT KÊNH N 900V 60A

• Chuyển mạch (Switching) công suất cao:
  • Đóng/mở mạch điện nhanh chóng cho dòng điện lớn (lên đến 60A) và điện áp cao (900V).
  • Thích hợp cho các ứng dụng chuyển mạch tần số cao.
• Điều khiển công suất:
  • Điều khiển dòng điện và điện áp trong các mạch công suất lớn.
  • Sử dụng trong điều khiển động cơ, bộ điều chỉnh điện áp cao.
• Tạo xung:
  • Tạo ra các xung điện trong các ứng dụng инвертор và nguồn công suất lớn.

ỨNG DỤNG THỰC TẾ CỦA GT60M303 IGBT KÊNH N 900V 60A TO-3PL

• Bếp từ.
• Nồi cơm điện cao tần.
• Bộ nguồn xung (SMPS) công suất lớn.
• Инвертор (Inverters) cho năng lượng mặt trời, UPS công nghiệp.
• Mạch hàn điện инвертор công suất lớn.
• Các ứng dụng chuyển mạch công nghiệp đòi hỏi điện áp và dòng điện cao.

LƯU Ý KHI SỬ DỤNG GT60M303 IGBT KÊNH N 900V 60A TO-3PL

• Tham khảo Datasheet:
  • Luôn tìm và đọc kỹ datasheet của Toshiba để có thông số kỹ thuật chính xác và đầy đủ.
• Cẩn thận với tĩnh điện (ESD):
  • IGBT nhạy cảm với tĩnh điện, cần sử dụng các biện pháp bảo vệ khi thao tác.
• Điều khiển Gate:
  • Sử dụng mạch điều khiển Gate phù hợp để đảm bảo tốc độ chuyển mạch tối ưu và tránh quá áp hoặc thiếu áp.
• Tản nhiệt:
  • Gắn IGBT vào tản nhiệt phù hợp với công suất tiêu thụ và dòng điện hoạt động để tránh quá nhiệt. Kiểu chân TO-3PL cần được lắp đặt cẩn thận để đảm bảo tiếp xúc nhiệt tốt.
• Không vượt quá định mức:
  • Tuân thủ nghiêm ngặt các thông số điện áp và dòng điện tối đa được chỉ định trong datasheet.
• Điện áp điều khiển Gate:
  • Sử dụng điện áp Gate nằm trong phạm vi quy định (thường +/- 20V).
• Bảo vệ mạch:
  • Sử dụng các biện pháp bảo vệ quá dòng, quá áp để bảo vệ IGBT và các linh kiện khác trong mạch.
• Tối ưu hóa chuyển mạch:
  • Thiết kế mạch để giảm thiểu tổn thất chuyển mạch, đặc biệt quan trọng trong các ứng dụng tần số cao.
• Lưu ý về diode FRD tích hợp (nếu có):
  • Nếu phiên bản bạn dùng có diode FRD tích hợp, cần xem xét các thông số của diode này khi thiết kế mạch cầu hoặc инвертор.

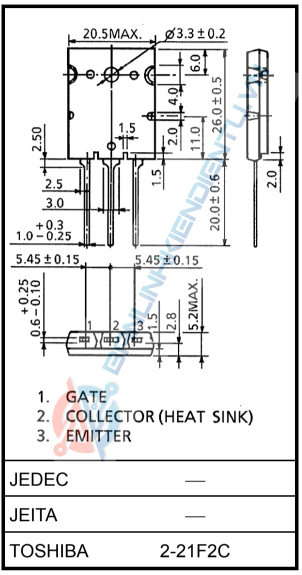

KÍCH THƯỚC GT60M303 :

Xem thêm các IGBT khác tại đây

DATASHEET GT60M303 :
