GBJ2506 Diode Cầu 25A/600V

Giới thiệu về GBJ2506

GBJ2506 là một diode cầu chỉnh lưu (Bridge Rectifier) dạng module, được thiết kế để chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC). Với thiết kế dạng module bền bỉ và khả năng hoạt động trong môi trường khắc nghiệt, diode cầu này là sự lựa chọn lý tưởng cho các ứng dụng điện tử, công nghiệp, và nguồn điện đòi hỏi dòng điện ổn định và điện áp cao.

Đặc điểm nổi bật GBJ2506

• Cấu trúc diode cầu: GBJ2506 bao gồm 4 diode được sắp xếp trong cấu hình cầu để thực hiện chỉnh lưu toàn sóng, chuyển đổi hiệu quả dòng AC thành DC.
• Dòng điện cao: Với khả năng dẫn dòng tối đa lên đến 25A, GBJ2506 phù hợp cho các ứng dụng yêu cầu dòng điện lớn.
• Điện áp ngược cao: Thiết bị này có thể chịu được điện áp ngược tối đa 600V, giúp hoạt động ổn định trong các hệ thống điện áp cao.
• Thiết kế dạng module: GBJ2506 có thiết kế dạng module vuông giúp dễ dàng lắp đặt và tản nhiệt tốt hơn so với các dạng diode cầu truyền thống.

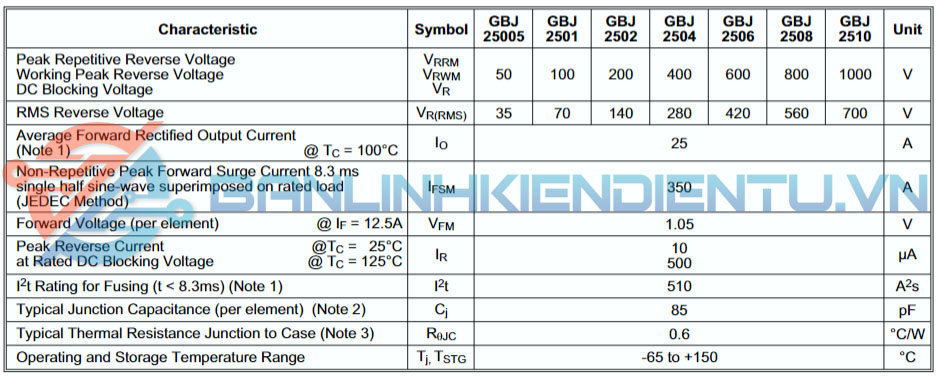

Thông số kỹ thuật GBJ2506

• Dòng điện định mức (If): 25A
  • Dòng điện tối đa mà diode cầu có thể dẫn liên tục mà không bị hư hỏng.
• Điện áp ngược cực đại (Vr): 600V
  • Điện áp ngược lớn nhất mà diode có thể chịu đựng trước khi bị đánh thủng.
• Điện áp thuận (Vf): Thường khoảng 1.1V
  • Điện áp rơi qua diode khi nó dẫn dòng, giá trị nhỏ giúp giảm thiểu tổn thất năng lượng.
• Dòng rò ngược (Ir): < 10µA
  • Dòng rò ngược nhỏ giúp giảm tiêu thụ năng lượng và tăng hiệu suất trong quá trình hoạt động.
• Nhiệt độ hoạt động (Tj): -55°C đến +150°C
  • GBJ2506 có khả năng hoạt động trong môi trường nhiệt độ rộng, đảm bảo độ bền và hiệu suất trong các ứng dụng công nghiệp.

Ứng dụng GBJ2506

• Nguồn điện chuyển đổi (Power Supply Units): GBJ2506 thường được sử dụng trong các bộ nguồn chuyển đổi để chỉnh lưu dòng AC thành DC nhằm cung cấp điện cho các thiết bị điện tử.
• Thiết bị gia dụng: Diode cầu này được ứng dụng trong các thiết bị điện gia dụng như tivi, điều hòa không khí, máy giặt và lò vi sóng, nơi cần chuyển đổi AC thành DC để cung cấp cho các mạch điều khiển bên trong.
• Bộ nguồn công nghiệp: Với khả năng dẫn dòng cao và điện áp ngược lớn, GBJ2506 thích hợp cho các hệ thống nguồn công nghiệp như máy biến tần, hệ thống UPS và các thiết bị điều khiển động cơ.
• Thiết bị chiếu sáng LED: Trong các hệ thống đèn LED, diode cầu GBJ2506 giúp cung cấp nguồn DC ổn định và hiệu quả từ nguồn AC.

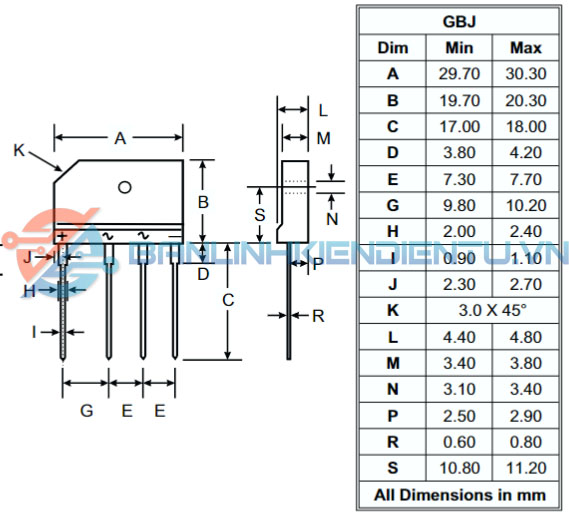

Kích thước GBJ2506

Xem thêm: Nhiều diode cầu khác tại đây

Datasheet GBJ2506
