Giới thiệu

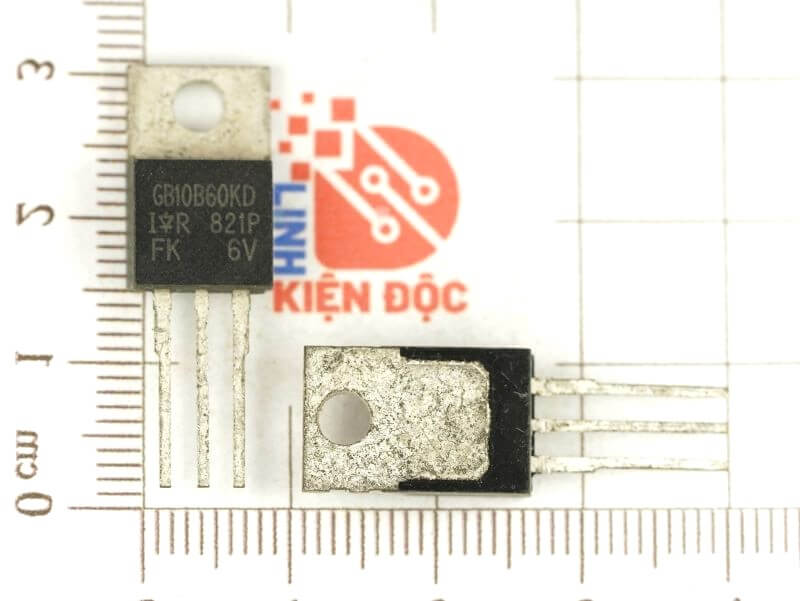

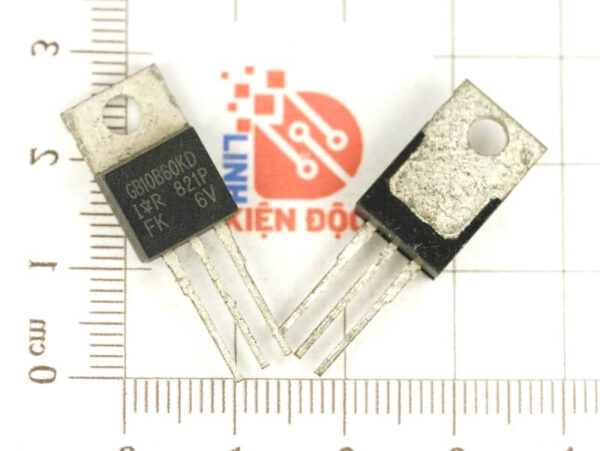

IGBT GB10B60KD là một loại transistor lưỡng cực cổng cách ly (Insulated Gate Bipolar Transistor) với các đặc điểm và ứng dụng nổi bật.
Sơ đồ cấu tạo
Kích thước
Thông số kỹ thuật chính
- Dòng điện cực thu (Collector Current – Ic): 12A, thích hợp cho các ứng dụng yêu cầu dòng điện trung bình.
- Điện áp cực thu – cực phát (Collector-Emitter Voltage – Vce): 600V, cho phép hoạt động ở các mức điện áp cao, lý tưởng cho nhiều ứng dụng công suất.
- Tần số chuyển mạch (Switching Frequency): 10-30 kHz, đặc biệt phù hợp cho các ứng dụng yêu cầu tốc độ chuyển mạch nhanh mà vẫn duy trì hiệu suất cao.
- Điện áp cổng-ngưỡng (Gate Threshold Voltage – Vge(th)): Khoảng 3-5V, xác định điện áp cần thiết để kích hoạt IGBT.
- Thời gian chuyển mạch (Switching Time): Được thiết kế để có thời gian chuyển mạch nhanh, giúp giảm thiểu tổn hao năng lượng và nhiệt lượng sinh ra.
Hiệu suất
- Hiệu suất chuyển mạch cao: Với tốc độ chuyển mạch nhanh, GB10B60KD giảm thiểu tổn thất chuyển mạch và nhiệt lượng, giúp nâng cao hiệu suất tổng thể của hệ thống.
- Tổn hao thấp: Được tối ưu hóa để giảm thiểu tổn thất dẫn điện và tổn thất chuyển mạch, giúp thiết bị hoạt động hiệu quả hơn, đặc biệt trong các ứng dụng tần số cao.
Ứng dụng
- Nguồn xung (Switch Mode Power Supplies – SMPS): GB10B60KD được sử dụng trong các nguồn xung để điều chỉnh và chuyển đổi điện áp một cách hiệu quả.
- Biến tần (Inverters): Được sử dụng trong các biến tần cho các ứng dụng điện tử công suất cao, nơi yêu cầu chuyển đổi dòng điện với tần số cao.
- Bộ điều khiển động cơ: Sử dụng trong các bộ điều khiển động cơ để cung cấp dòng điện ổn định và hiệu quả.
- Thiết bị điện tử công suất: Thích hợp cho các thiết bị yêu cầu xử lý điện áp và dòng điện lớn với tần số chuyển mạch cao.
Lợi ích và Tính năng
- Tốc độ chuyển mạch cao: GB10B60KD được tối ưu hóa cho các ứng dụng cần chuyển mạch nhanh với tần số 10-30 kHz.
- Khả năng chịu đựng điện áp và dòng điện cao: Với điện áp 600V và dòng điện 12A, IGBT này đáp ứng tốt các yêu cầu khắt khe của các hệ thống điện tử công suất.
- Độ tin cậy cao: Được thiết kế để hoạt động ổn định trong các môi trường công nghiệp và ứng dụng yêu cầu độ bền cao.
