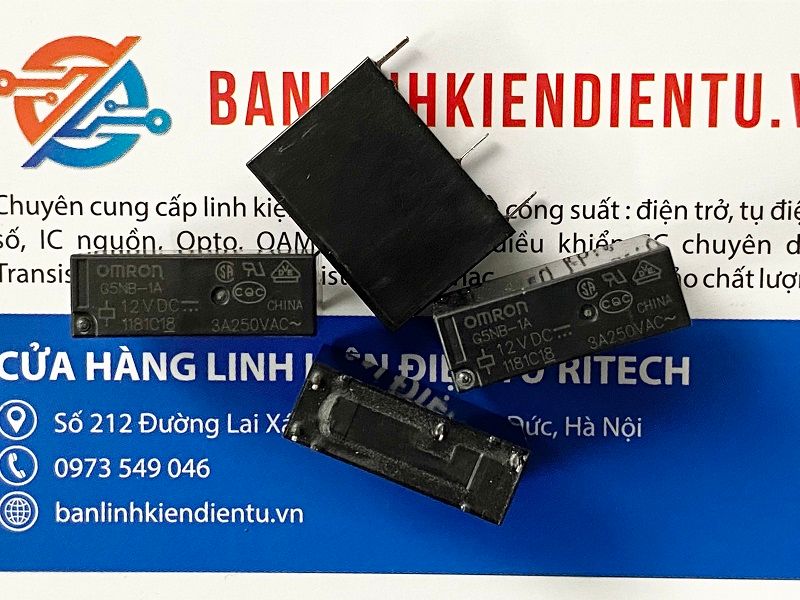

G5NB-1A-12VDC Relay Omron 12V 3A 4 chân

Giới thiệu về G5NB-1A

G5NB-1A là một loại relay nhỏ gọn, sử dụng điện áp cuộn dây 12VDC, được thiết kế để chuyển mạch các tải có dòng điện lên đến 3A. Đây là một relay đơn cực với tiếp điểm thường mở (SPST-NO). Relay Omron G5NB-1A-12VDC là một giải pháp lý tưởng cho các ứng dụng cần một relay nhỏ gọn, đáng tin cậy và tiết kiệm năng lượng.

Đặc trưng kỹ thuật

• Kích thước nhỏ gọn: Thiết kế nhỏ gọn cho phép sử dụng trong các ứng dụng có không gian hạn chế.
• Độ tin cậy cao: Khả năng chịu được điều kiện môi trường khắc nghiệt với độ bền điện môi và cách điện cao.
• Tiêu thụ điện năng thấp: Dòng điện tiêu thụ thấp giúp tiết kiệm năng lượng.
• Thời gian đáp ứng nhanh: Thời gian tác động và nhả nhanh, giúp cải thiện hiệu suất trong các ứng dụng cần sự chính xác.
• Độ tin cậy cao: Với tuổi thọ cơ khí và điện dài, relay này đảm bảo hoạt động ổn định trong thời gian dài.
• Dễ dàng tích hợp: Với kích thước nhỏ và trọng lượng nhẹ, relay này dễ dàng tích hợp vào các mạch điện tử và hệ thống điều khiển.
• Chịu được điện áp cao: Khả năng chịu được điện áp cách điện lên đến 4000VAC giúp bảo vệ tốt các thành phần khác trong mạch.

Thông số kỹ thuật

• Điện áp cuộn dây định mức (Rated Coil Voltage): 12VDC
• Điện trở cuộn dây (Coil Resistance): 720Ω ±10%
• Dòng điện cuộn dây (Coil Current): 16.7mA
• Điện áp kích hoạt cuộn dây (Operate Voltage): ≤ 9.6VDC
• Điện áp nhả cuộn dây (Release Voltage): ≥ 1.2VDC
• Dòng tải định mức (Rated Load Current): 3A tại 250VAC hoặc 30VDC
• Cấu hình tiếp điểm (Contact Configuration): SPST-NO (Single Pole Single Throw – Normally Open)
• Điện trở tiếp điểm (Contact Resistance): ≤ 100 mΩ

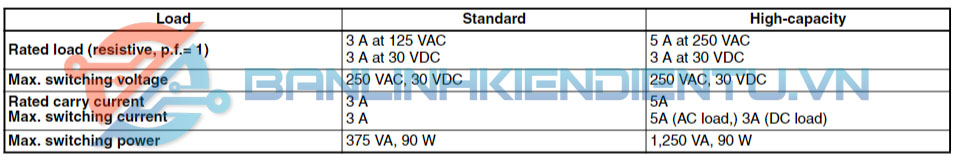

• Khả năng đóng cắt (Switching Capacity):
  • Tải AC: 3A tại 250VAC
  • Tải DC: 3A tại 30VDC
• Thời gian tác động (Operate Time): Tối đa 10 ms
• Thời gian nhả (Release Time): Tối đa 5 ms
• Độ bền điện môi (Dielectric Strength):
  • Giữa cuộn dây và tiếp điểm: 4000VAC, 50/60 Hz trong 1 phút
  • Giữa các tiếp điểm: 1000VAC, 50/60 Hz trong 1 phút
• Khả năng cách điện (Insulation Resistance): 1000 MΩ tối thiểu (tại 500VDC)
• Nhiệt độ hoạt động: -40°C đến 85°C
• Tuổi thọ cơ khí (Mechanical Life): 20 triệu lần tác động
• Tuổi thọ điện (Electrical Life): 100,000 lần tác động (tại tải định mức)

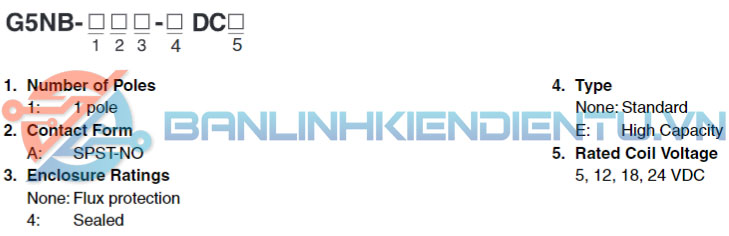

Đọc mã sản phẩm

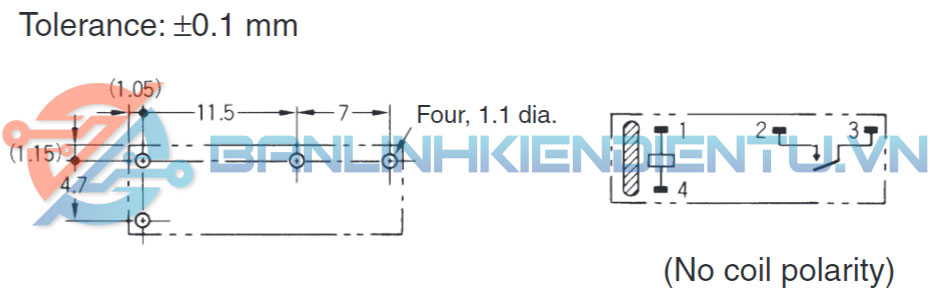

Sơ đồ tương đương

Ứng dụng

• Điều khiển động cơ: Dùng để điều khiển bật/tắt động cơ nhỏ trong các thiết bị công nghiệp và gia dụng.
• Tự động hóa: Được sử dụng trong các hệ thống tự động hóa công nghiệp, bao gồm các hệ thống điều khiển và bảo vệ.
• Thiết bị điện gia dụng: Thường được sử dụng trong các thiết bị như máy lạnh, máy giặt, lò vi sóng và các thiết bị khác.
• Các mạch điều khiển điện tử: Dùng trong các mạch điện tử yêu cầu độ tin cậy cao và khả năng chịu tải vừa phải.

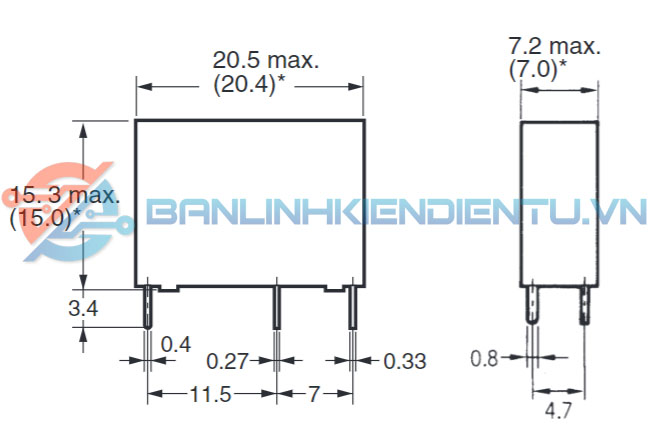

Kích thước G5NB-1A

Xem thêm: Nhiều loại Relay 12V khác

Datasheet G5NB-1A
