G30N60B3D, HGTG30N60B3D IGBT 30A/600V TO-247

Giới thiệu

– G30N60B3D là thiết bị chuyển mạch điện áp cao có cổng MOS kết hợp các tính năng tốt nhất của MOSFET và bóng bán dẫn lưỡng cực. Thiết bị này có trở kháng đầu vào cao của MOSFET và suy hao dẫn ở trạng thái thấp của bóng bán dẫn lưỡng cực. Mức giảm điện áp ở trạng thái thấp hơn nhiều chỉ thay đổi vừa phải trong khoảng từ 25 ° C đến 150 ° C. IGBT được sử dụng là loại phát triển TA49170.IGBT lý tưởng cho nhiều ứng dụng chuyển mạch điện áp cao hoạt động ở tần số vừa phải, nơi tổn hao dẫn điện thấp là cần thiết, chẳng hạn như: điều khiển động cơ AC và DC, bộ nguồn và trình điều khiển cho các chất lỏng, rơ le và công tắc tơ.

Đặc trưng

– 60 A, 600 V, TC = 25 ° C.

– Khả năng chuyển mạch SOA 600 V.

– Thời gian rơi điển hình 90 ns ở TJ = 150 ° C.

– Đánh giá ngắn mạch.

– Suy hao dẫn điện thấp.

– Đây là một thiết bị miễn phí Pb.

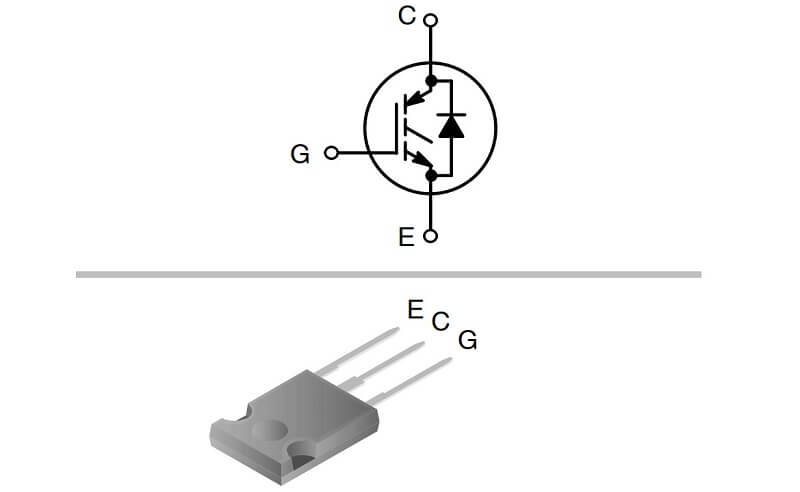

Sơ đồ chân G30N60B3D

Kích thước G30N60B3D

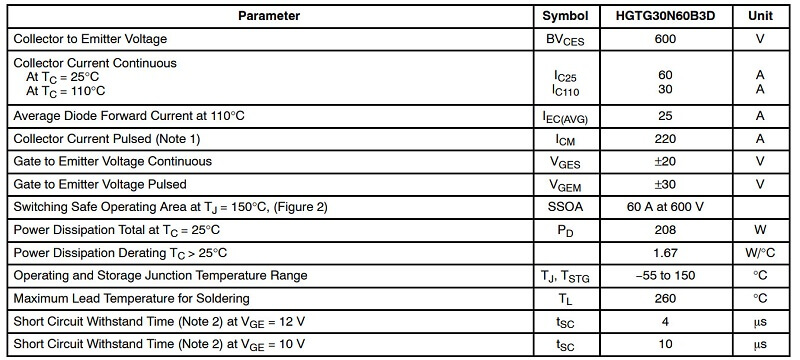

Bảng thông số G30N60B3D
