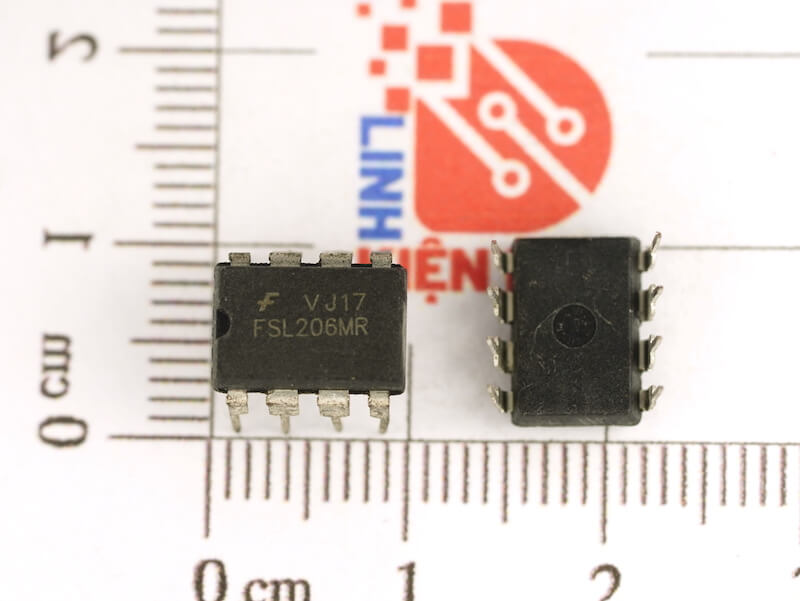

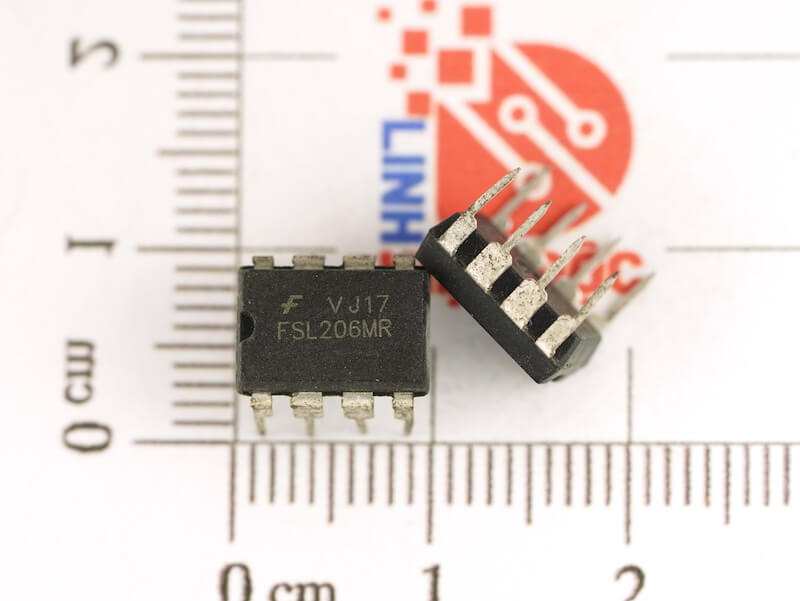

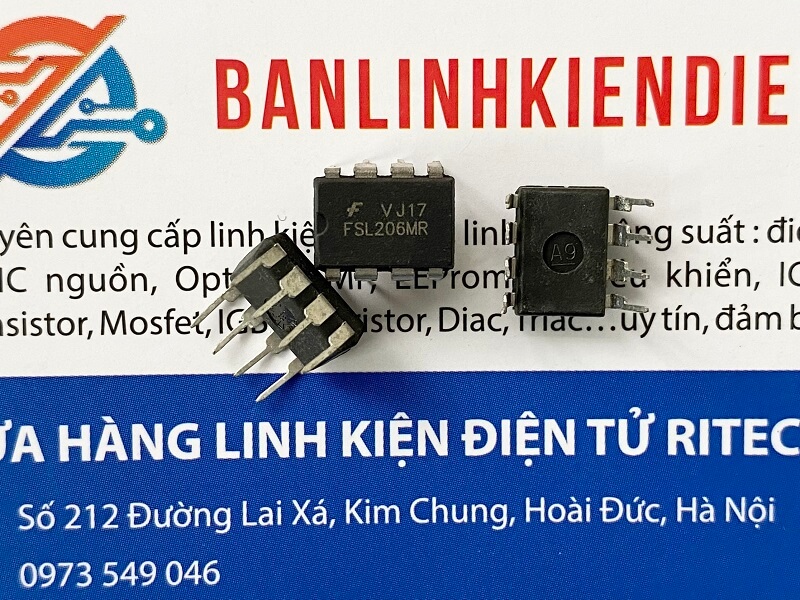

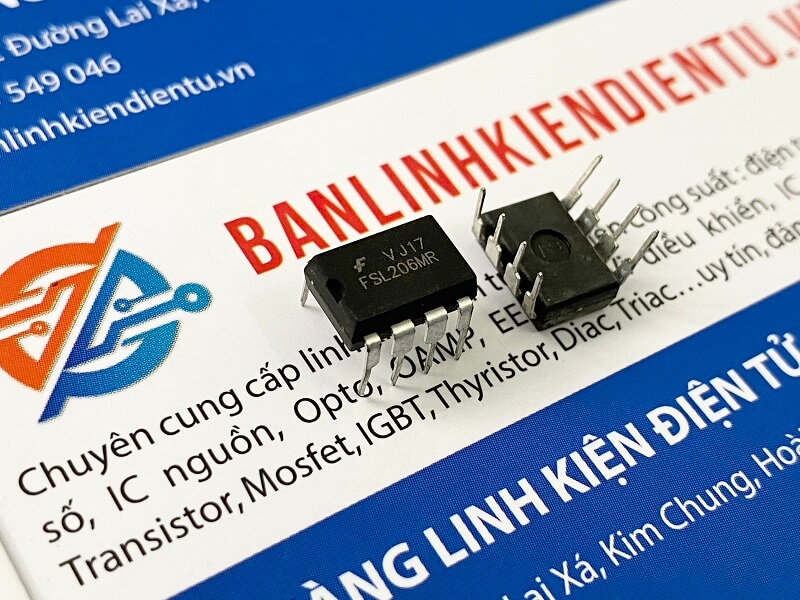

FSL206MR FSL206 IC nguồn DIP-8

Giới thiệu về FSL206MR

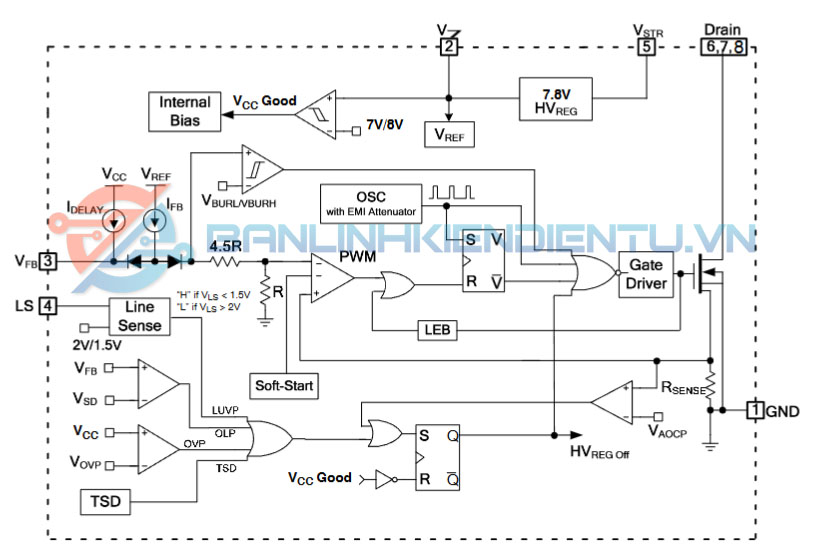

FSL206MR là bộ điều chế độ rộng xung (PWM) tích hợp FSL206MR và SENSEFET® được thiết kế riêng cho nguồn điện chế độ chuyển mạch ngoại tuyến (SMPS) hiệu suất cao trong khi giảm thiểu các thành phần bên ngoài. Thiết bị này tích hợp các bộ điều chỉnh nguồn điện áp cao kết hợp SENSEFET chống chịu tuyết lở với khối điều khiển Current-Mode PWM. Bộ điều khiển PWM tích hợp bao gồm: bộ điều chỉnh 7,8 V, loại bỏ nhu cầu về cuộn dây phân cực phụ; Bảo vệ chống khóa điện áp thấp (UVLO); Làm trống cạnh trước (LEB); trình điều khiển bật/tắt cổng được tối ưu hóa; Bộ suy giảm EMI; Bảo vệ ngắt nhiệt (TSD); nguồn dòng điện chính xác được bù nhiệt độ để bù vòng lặp; khởi động mềm trong khi khởi động; và mạch bảo vệ lỗi như Bảo vệ quá tải (OLP), Bảo vệ quá áp (OVP), Bảo vệ quá dòng bất thường (AOCP) và Bảo vệ dưới điện áp đường dây (LUVP). Công tắc khởi động điện áp cao bên trong và hoạt động ở chế độ Burst với dòng điện hoạt động rất thấp làm giảm tổn thất điện năng ở chế độ chờ. Do đó, có thể đạt được tổn thất điện năng là 150 mW khi không có cuộn dây phân cực và 25 mW (đối với FSL206MR) hoặc 30 mW (đối với FSL206MRBN) khi có cuộn dây phân cực trong điều kiện không tải khi điện áp đầu vào là 265 Vac.

Đặc điểm nổi bật

• Tần số hoạt động cố định chính xác: 67 kHz
• Không tải < 150 mW ở 265 Vac mà không có cuộn dây phân cực; <25 mW với cuộn dây bias cho FSL206MR, <30 mW với cuộn dây bias cho FSL206MRBN
• Không cần cuộn dây bias phụ
• Điều chế tần số để làm suy yếu EMI
• Bảo vệ dưới điện áp đường dây (LUVP)
• Giới hạn dòng điện xung-theo-xung
• Khóa dưới điện áp thấp (UVLO)
• Dòng điện hoạt động cực thấp: 300 mA
• Mạch khởi động và khởi động mềm tích hợp
• Nhiều chế độ bảo vệ: Bảo vệ quá tải (OLP), Bảo vệ quá điện áp (OVP), Tắt nhiệt (TSD), Bảo vệ quá dòng bất thường (AOCP) Chế độ tự động khởi động lại cho tất cả các chế độ bảo vệ

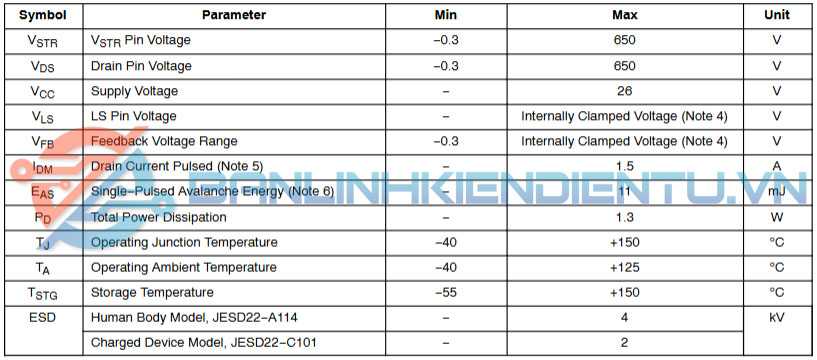

Thông số kỹ thuật FSL206MR

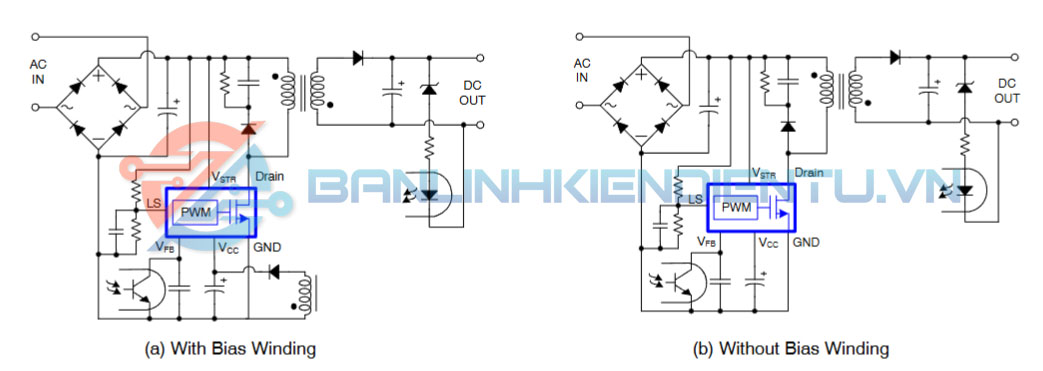

Ứng dụng FSL206MR

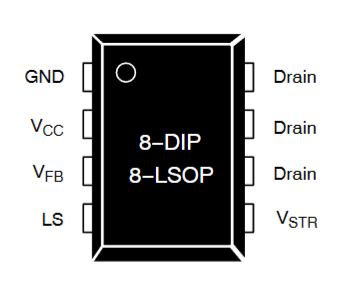

Sơ đồ chân FSL206MR

Kích thước FSL206MR

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet FSL206MR
