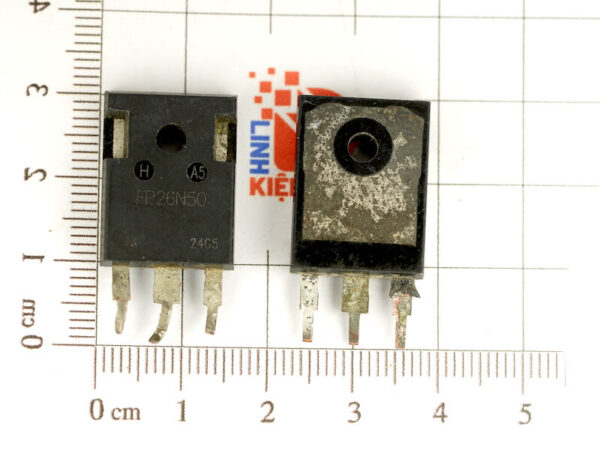

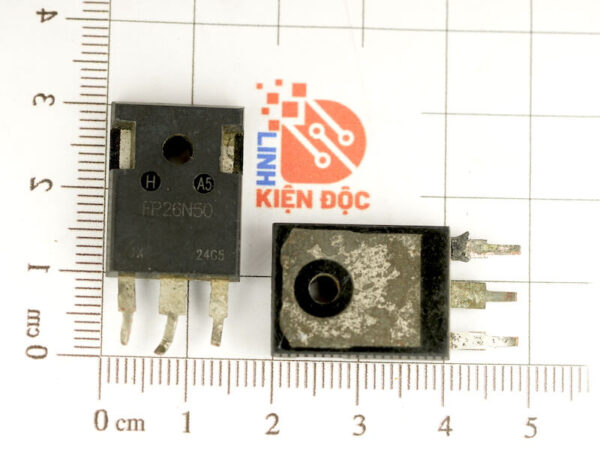

FP26N50 MOSFET Kênh N 26A 500V TO-247 tháo máy

GIỚI THIỆU CHUNG FP26N50:

FP26N50 là một transistor MOSFET kênh N được thiết kế cho các ứng dụng chuyển mạch công suất. Dưới đây là tổng quan chung về sản phẩm này:

Đặc điểm chính (thường gặp):

• Loại linh kiện: MOSFET kênh N (N-Channel Power MOSFET).
• Điện áp Drain-Source tối đa (VDSS​): Thường là 500V.
• Dòng điện Drain liên tục (ID​): Thường là khoảng 26A (tùy thuộc vào nhiệt độ hoạt động và tản nhiệt).
• Kiểu chân: TO-247, một kiểu chân phổ biến cho các linh kiện công suất trung bình đến cao, giúp tản nhiệt hiệu quả.
• Điện trở dẫn Drain-Source khi bật (RDS(on)​): Giá trị này thường thấp, giúp giảm tổn thất công suất (cần tham khảo datasheet cụ thể, một số nguồn ghi khoảng 0.24Ω ở VGS​=10V).
• Tốc độ chuyển mạch: Được thiết kế để có tốc độ chuyển mạch nhanh, phù hợp cho nhiều ứng dụng chuyển mạch tần số cao.
• Ứng dụng tiêu biểu: Thường được sử dụng trong các bộ nguồn xung (SMPS), mạch điều khiển động cơ, инвертор, bộ chuyển đổi DC-DC và các ứng dụng công nghiệp khác.

SƠ ĐỒ CHÂN:

NGUYÊN LÝ HOẠT ĐỘNG CỦA MOSFET (Tổng Quan)

• Điều khiển dòng điện giữa Drain (D) và Source (S) bằng điện áp đặt vào Gate (G).
• Điện áp Gate tạo ra điện trường, hình thành hoặc triệt tiêu kênh dẫn điện trong chất bán dẫn.
• MOSFET kênh N:
  • Khi điện áp Gate-Source (VGS​) thấp hơn điện áp ngưỡng (Vth​), MOSFET ở trạng thái tắt, dòng điện ID​≈0.
  • Khi VGS​ cao hơn Vth​, kênh dẫn N được tạo ra, cho phép dòng điện chạy từ Drain sang Source.
  • Dòng điện ID​ tăng theo VGS​ và điện áp Drain-Source (VDS​) trong các vùng hoạt động khác nhau.

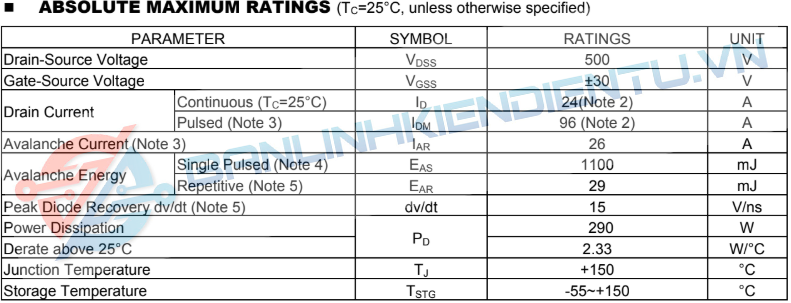

THÔNG SỐ KĨ THUẬT:

CHỨC NĂNG CỦA FP26N50 MOSFET KÊNH N 26A 500V

• Chuyển mạch (Switching):
  • Đóng/mở mạch điện nhanh chóng cho dòng điện lên đến 26A và điện áp 500V.
  • Thích hợp cho các ứng dụng chuyển mạch tần số cao.
• Khuếch đại (Amplification):
  • Khuếch đại tín hiệu điện áp hoặc dòng điện trong các mạch khuếch đại.
• Điều khiển (Control):
  • Điều chỉnh dòng điện hoặc điện áp bằng cách thay đổi điện áp Gate.

ỨNG DỤNG THỰC TẾ CỦA FP26N50 MOSFET KÊNH N 26A 500V TO-247

• Bộ nguồn xung (SMPS).
• Mạch điều khiển động cơ.
• Bộ chuyển đổi DC-DC.
• Các ứng dụng công nghiệp về nguồn điện.

LƯU Ý KHI SỬ DỤNG FP26N50 MOSFET KÊNH N 26A 500V TO-247 THÁO MÁY

• Kiểm tra kỹ lưỡng:
  • Xem xét hình thức bên ngoài (nứt, vỡ, chân bị cong).
  • Đo kiểm tra giữa các chân bằng đồng hồ vạn năng (ngắn mạch, hở mạch).
• Tìm datasheet:
  • Xác định chính xác các thông số kỹ thuật (VDSS​, ID​, RDS(on)​, VGS(th)​).
• Cẩn thận với tĩnh điện (ESD):
  • Sử dụng biện pháp bảo vệ chống tĩnh điện khi thao tác.
• Tản nhiệt:
  • Gắn MOSFET vào tản nhiệt phù hợp với công suất tiêu thụ.
• Không vượt quá định mức:
  • Tuân thủ điện áp và dòng điện tối đa cho phép.
• Điện áp điều khiển Gate:
  • Sử dụng điện áp Gate nằm trong phạm vi quy định.
• Thận trọng với nguồn gốc (tháo máy):
  • Có thể đã qua sử dụng và có tuổi thọ giảm.
  • Thử nghiệm kỹ lưỡng trước khi sử dụng trong các ứng dụng quan trọng.

KÍCH THƯỚC:
