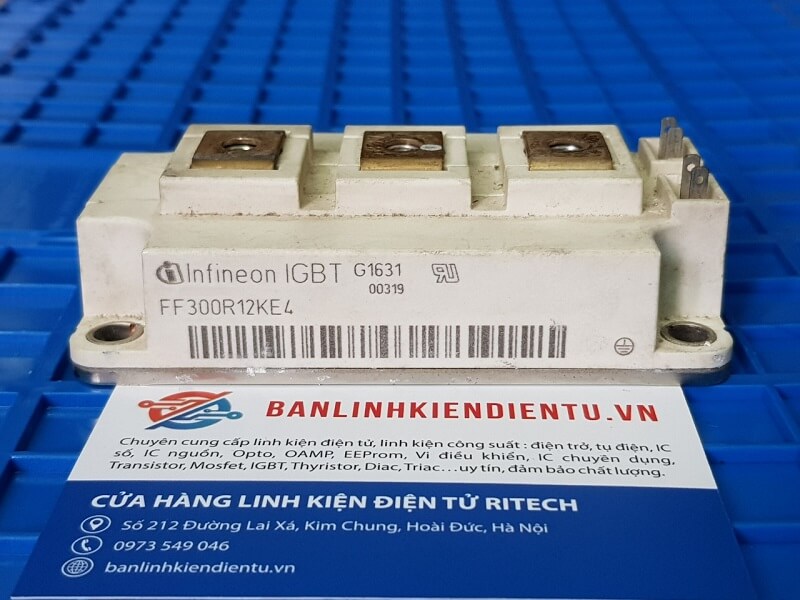

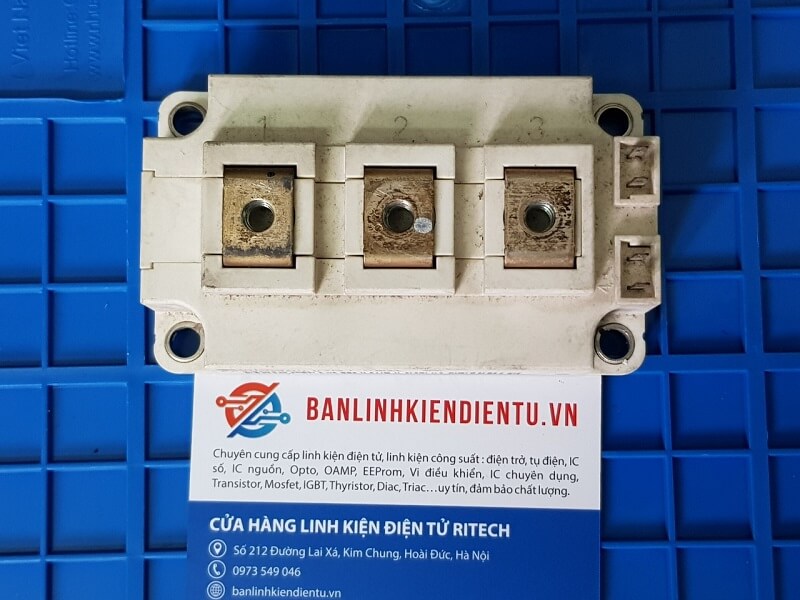

FF300R12KE4 IGBT Infineon 300A 1200V

Giới thiệu về FF300R12KE4

FF300R12KE4 là một module IGBT (Insulated Gate Bipolar Transistor) cao cấp, được sản xuất bởi Infineon. Đây là một loại IGBT 3-phase bridge module, chuyên dùng trong các ứng dụng công suất cao, đặc biệt là trong các hệ thống biến tần, điều khiển động cơ, và năng lượng tái tạo. Module này được biết đến với khả năng cung cấp hiệu suất cao và độ tin cậy tốt, thích hợp cho các ứng dụng yêu cầu chuyển đổi điện năng lớn và hoạt động bền bỉ.Với các thông số kỹ thuật vượt trội và thiết kế tối ưu, module này đảm bảo hoạt động hiệu quả và bền vững trong môi trường công nghiệp.

Đặc điểm nổi bật FF300R12KE4

• Công Nghệ IGBT: FF300R12KE4 sử dụng công nghệ IGBT tiên tiến, giúp giảm thiểu tổn thất năng lượng, tăng hiệu suất hoạt động và cho phép chuyển mạch nhanh.
• Điện Áp và Dòng Điện Cao: Module này có điện áp định mức 1200V và dòng điện định mức 300A, cho phép hoạt động ổn định trong các hệ thống điện công suất cao.
• Diode Phục Hồi Nhanh (Fast Freewheeling Diodes): Module được tích hợp các diode phục hồi nhanh, giúp giảm thời gian chết trong quá trình chuyển mạch và cải thiện hiệu suất tổng thể.
• Tản Nhiệt Hiệu Quả: Module có thiết kế giúp tản nhiệt tốt, với bề mặt cách điện giúp tối ưu hóa quá trình dẫn nhiệt và giảm thiểu nhiệt độ hoạt động, tăng độ bền của thiết bị.

Thông số kỹ thuật FF300R12KE4

• Điện Áp Ngắt (Collector-Emitter Voltage): 1200V
• Dòng Điện Định Mức (Continuous Collector Current): 300A
• Điện Áp Kích Hoạt Cổng (Gate-Emitter Voltage): ±20V
• Tần Số Chuyển Mạch (Switching Frequency): Cao, thích hợp cho các ứng dụng yêu cầu chuyển mạch nhanh.
• Nhiệt Độ Hoạt Động Tối Đa (Operating Junction Temperature): Lên đến 150°C
• Tổn Thất Chuyển Mạch (Switching Losses): Thấp, giúp tăng hiệu suất và giảm nhiệt năng toả ra.
• Bao Gói: Dạng Dual IGBT module với baseplate cách điện, giúp cách nhiệt giữa module và hệ thống làm mát.

Ứng dụng FF300R12KE4

• Điều Khiển Động Cơ Công Suất Cao: Sử dụng trong các hệ thống điều khiển động cơ, máy bơm, và các dây chuyền sản xuất yêu cầu độ chính xác và công suất lớn.
• Biến Tần Năng Lượng Tái Tạo: Thích hợp trong các hệ thống biến tần năng lượng mặt trời và năng lượng gió, nơi cần chuyển đổi và điều khiển năng lượng hiệu quả.
• UPS (Uninterruptible Power Supply): Được ứng dụng trong các hệ thống cung cấp điện không ngắt để đảm bảo sự liên tục của dòng điện.
• Biến Tần Công Nghiệp: Ứng dụng trong các hệ thống biến tần yêu cầu hoạt động ổn định và hiệu suất cao trong các môi trường công nghiệp khắc nghiệt.

Sơ đồ tương đương FF300R12KE4

Kích thước FF300R12KE4

Xem thêm: Nhiều sản phẩm IGBT khác

Datasheet FF300R12KE4
