FDL100N50F Mosfet kênh N 100A 500V TO-264 tháo máy
65,000₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển.
Giới thiệu chung
FDL100N50F là một MOSFET kênh-N công suất cao, thuộc dòng UniFET™ FRFET® của onsemi (trước đây là Fairchild Semiconductor). Với khả năng chịu được điện áp lên đến 500V và dòng dẫn liên tục 100A, linh kiện này được thiết kế để hoạt động hiệu quả trong các hệ thống điện áp cao và dòng lớn. Công nghệ UniFET™ FRFET® giúp giảm điện trở khi dẫn (R<sub>DS(on)</sub>), cải thiện hiệu suất chuyển mạch và tăng cường khả năng chịu đựng năng lượng trong các ứng dụng như bộ nguồn chuyển mạch (SMPS), biến tần, và hệ thống năng lượng tái tạo.
Đặc điểm nổi bật:
-
Điện áp Drain–Source (V<sub>DS</sub>) tối đa: 500V
-
Dòng dẫn liên tục (I<sub>D</sub>) tối đa: 100A (ở 25°C)
-
Điện trở khi dẫn (R<sub>DS(on)</sub>): 43 mΩ (typical) @ V<sub>GS</sub> = 10V, I<sub>D</sub> = 50A
-
Tổng điện tích cổng (Q<sub>g</sub>): 238 nC
-
Điện dung phản hồi ngược (C<sub>rss</sub>): 64 pF
-
Khả năng chịu đựng năng lượng avalanche đơn: 5000 mJ
-
Thời gian phục hồi ngược của diode thân (t<sub>rr</sub>): < 100 ns
-
Khả năng chống dv/dt: 15 V/ns
-
Đóng gói: TO-264-3, phù hợp cho gắn tản nhiệt ngoài
-
Tuân thủ RoHS
Cấu tạo:
-
Công nghệ: UniFET™ FRFET® sử dụng cấu trúc planar stripe và DMOS để giảm R<sub>DS(on)</sub> và cải thiện hiệu suất chuyển mạch
-
Ba cực: Gate (G) – điều khiển; Drain (D) – cực vào tải; Source (S) – cực nối đất
-
Đóng gói: TO-264-3, cho phép tản nhiệt hiệu quả trong các ứng dụng công suất cao
Sơ đồ chân FDL100N50F
Sơ đồ cấu tạo FDL100N50F
Ứng dụng:
-
Bộ nguồn chuyển mạch (SMPS): Cung cấp điện áp ổn định cho các thiết bị điện tử
-
Biến tần (Inverter): Chuyển đổi điện DC sang AC trong các hệ thống năng lượng tái tạo
-
Hệ thống UPS: Cung cấp nguồn điện liên tục cho các thiết bị quan trọng
-
Điều khiển động cơ: Sử dụng trong các hệ thống điều khiển động cơ công nghiệp
-
Hệ thống năng lượng mặt trời và gió: Quản lý và chuyển đổi năng lượng trong các hệ thống tái tạo
-
Thiết bị điện công nghiệp: Sử dụng trong các mạch công suất lớn và hệ thống điều khiển tự động

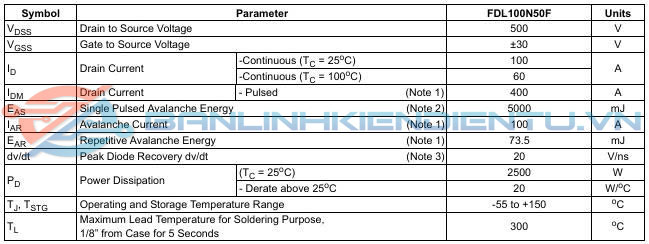

Thông số kỹ thuật:

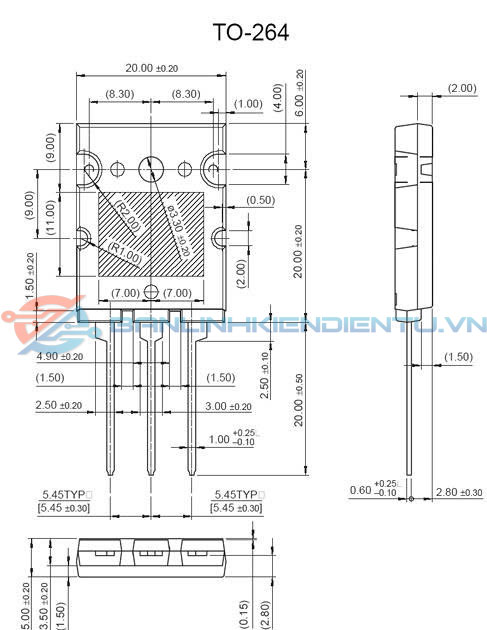

Kích thước FDL100N50F
Xem thêm các Mosfet khác tại đây
