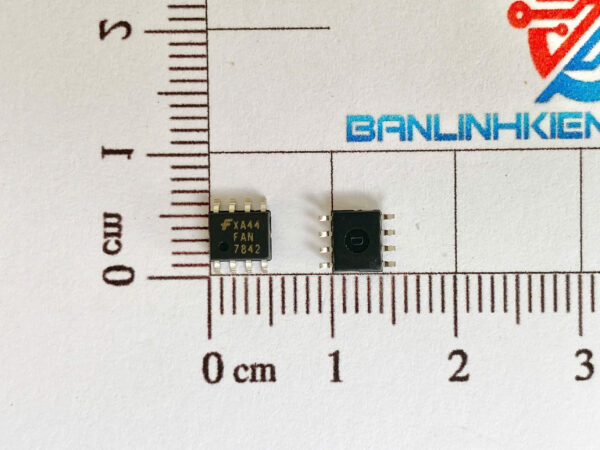

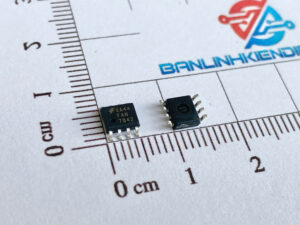

FAN7842 IC nguồn Sop-8

Giới thiệu về FAN7842

FAN7842 là một IC điều khiển trình điều khiển cổng (gate driver) chuyên dụng cho các MOSFET và IGBT (Insulated Gate Bipolar Transistor) trong các ứng dụng công suất cao. Sản phẩm này được phát triển bởi Fairchild Semiconductor, hiện là một phần của ON Semiconductor. FAN7842 thường được sử dụng trong các mạch chuyển mạch điện áp cao, giúp đảm bảo sự điều khiển chính xác và an toàn cho MOSFET và IGBT trong quá trình đóng/ngắt. Nó hoạt động với mức điện áp tách biệt giữa đầu vào và đầu ra, giúp bảo vệ mạch điều khiển khỏi các xung điện áp cao và cung cấp khả năng điều khiển chính xác cho các linh kiện công suất.

Đặc điểm nổi bật FAN7842

• High-side gate driver: FAN7842 có khả năng điều khiển MOSFET/IGBT ở phía điện áp cao trong các mạch chuyển đổi công suất.
• Điện áp làm việc cao: Được thiết kế để hoạt động với điện áp bus lên đến 600V, phù hợp cho các ứng dụng công suất cao như nguồn chuyển đổi hoặc mạch động cơ.
• Cách ly điện áp giữa đầu vào và đầu ra: Giúp bảo vệ mạch điều khiển khỏi các xung điện áp cao trong mạch công suất.
• Tốc độ chuyển mạch nhanh: FAN7842 cung cấp thời gian đáp ứng nhanh, cho phép điều khiển MOSFET/IGBT hiệu quả và giảm thiểu tổn thất công suất trong quá trình chuyển mạch.
• Khả năng chống nhiễu: Thiết kế với khả năng chống nhiễu điện từ (EMI) tốt, giúp mạch hoạt động ổn định trong các môi trường có nhiễu cao.

Thông số kỹ thuật FAN7842

• Điện áp đầu vào (Vin): Có thể hoạt động với điện áp bus tối đa lên đến 600V, giúp FAN7842 thích hợp cho các ứng dụng công suất cao.
• Dòng điều khiển cổng (Gate Drive Current): Tối đa 250mA khi kéo (pull-up) và 500mA khi đẩy (pull-down), đảm bảo khả năng điều khiển MOSFET/IGBT với hiệu suất cao.
• Thời gian bật/tắt (Turn-on/Turn-off time): FAN7842 có thời gian đáp ứng nhanh với thời gian bật/tắt lần lượt khoảng 200ns và 160ns.
• Tần số hoạt động: Có thể hỗ trợ tần số chuyển mạch lên đến hàng trăm kHz, đáp ứng các yêu cầu của hệ thống công suất cao và ứng dụng chuyển đổi tần số cao.
• Nhiệt độ hoạt động: Phạm vi hoạt động từ -40°C đến +125°C, đảm bảo hoạt động ổn định trong các điều kiện môi trường khắc nghiệt.

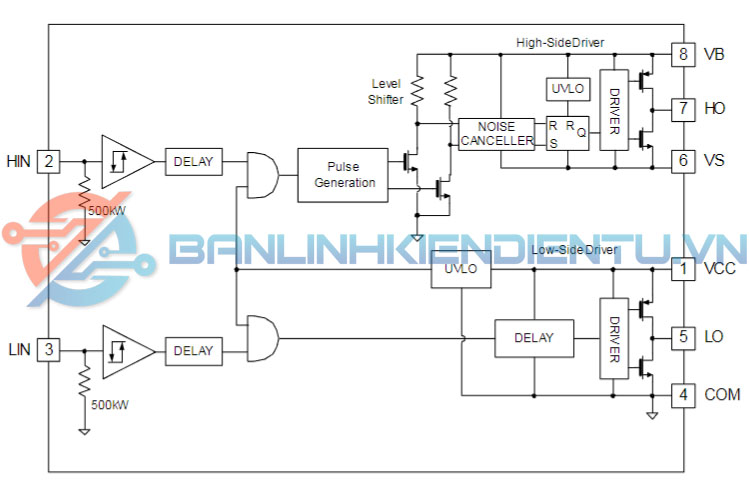

Sơ đồ khối FAN7842

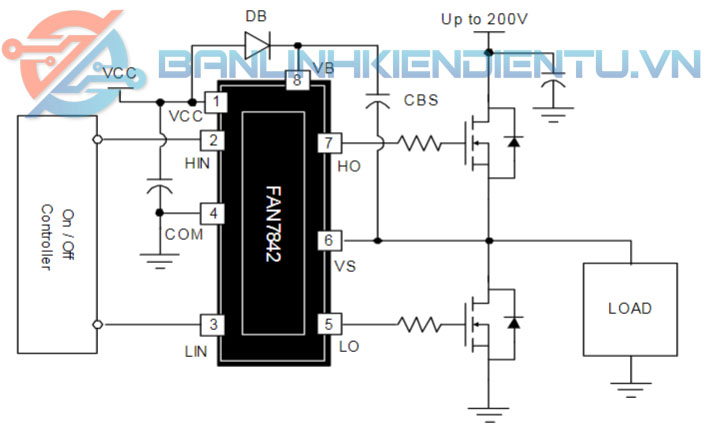

Ứng dụng FAN7842

• Nguồn cung cấp điện chuyển mạch (SMPS): FAN7842 được sử dụng trong các bộ nguồn cung cấp điện chuyển mạch công suất cao để điều khiển các MOSFET/IGBT, giúp tăng hiệu suất và giảm tổn thất công suất.
• Bộ biến tần (Inverter): Ứng dụng trong các hệ thống biến tần điều khiển động cơ, hệ thống năng lượng mặt trời (PV inverters) và các bộ chuyển đổi năng lượng tái tạo khác.
• Điều khiển động cơ: Được sử dụng trong các hệ thống điều khiển động cơ điện công suất lớn, đặc biệt là các ứng dụng điều khiển tốc độ động cơ trong công nghiệp.
• Hệ thống chiếu sáng LED công suất cao: FAN7842 giúp điều khiển chính xác các thiết bị chuyển đổi công suất trong các mạch điều khiển đèn LED công suất cao.
• Biến áp công suất cao và ứng dụng tải cảm: IC này cũng được sử dụng trong các hệ thống chuyển đổi sử dụng tải cảm hoặc các ứng dụng có yêu cầu chuyển đổi năng lượng nhanh và hiệu quả.

Sơ đồ chân FAN7842

Kích thước FAN7842

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet FAN7842
