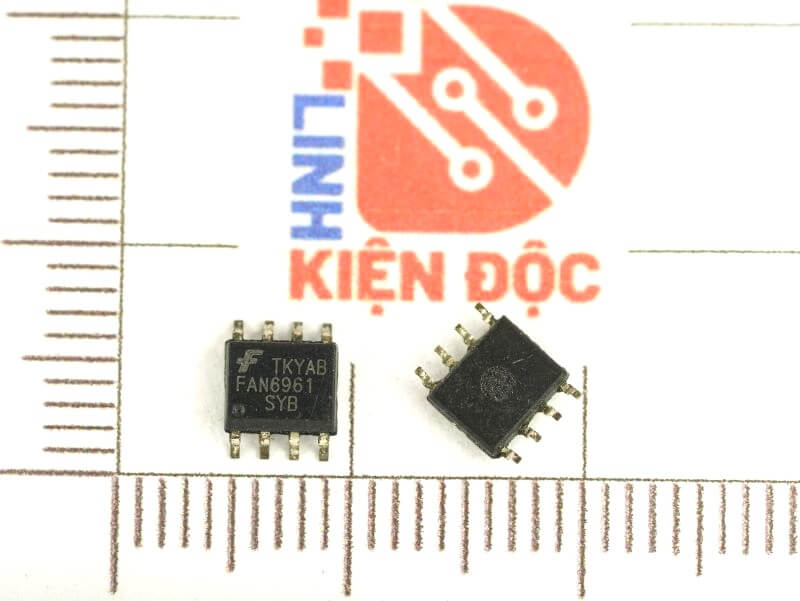

Giới thiệu về IC FAN6961
FAN6961 là IC điều khiển PFC chế độ ranh giới 8 chân dùng để điều khiển bộ điều chỉnh trước PFC. FAN6961 cung cấp thời gian bật được kiểm soát để điều chỉnh điện áp DC đầu ra và đạt được hiệu chỉnh hệ số công suất tự nhiên. Thời gian bật tối đa của công tắc bên ngoài có thể lập trình được để đảm bảo hoạt động an toàn trong quá trình mất điện AC. Bộ khuếch đại lỗi đa vectơ cải tiến được tích hợp sẵn để cung cấp phản ứng tức thời nhanh chóng và kẹp điện áp đầu ra chính xác. Mạch tích hợp vô hiệu hóa bộ điều khiển nếu vòng phản hồi đầu ra bị mở. Dòng điện khởi động thấp hơn 20μA và dòng điện hoạt động đã giảm xuống dưới 6mA. Điện áp cung cấp có thể lên tới 25V, tối đa hóa tính linh hoạt của ứng dụng.
Đặc trưng kỹ thuật
- Bộ điều khiển PFC chế độ ranh giới
- THD dòng điện đầu vào thấp
- PWM thời gian bật được kiểm soát
- Phát hiện dòng điện bằng không
- Giới hạn dòng điện theo chu kỳ
- Tẩy trắng cạnh trước thay vì lọc RC
- Dòng điện khởi động thấp: 10μA thông thường
- Dòng điện hoạt động thấp: 4,5mA thông thường
- Bảo vệ vòng hở phản hồi
- Thời gian bật tối đa có thể lập trình (MOT)
- Bảo vệ kẹp quá áp đầu ra
- Điện áp đầu ra cổng kẹp 16,5V
Thông số kỹ thuật
Sơ đồ khối
Sơ đồ chân
Ứng dụng
Kích thước IC FAN6961
