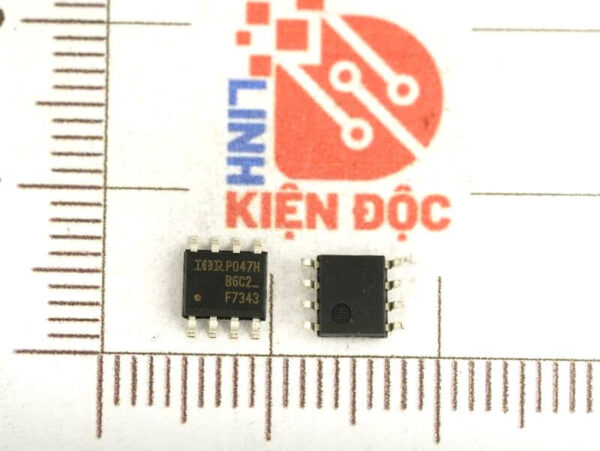

F7343 IRF7343 Mosfet kép kênh N+P 4.7A 55V SOP-8

Giới thiệu về IRF7343

IRF7343 là một transistor MOSFET kép kênh n-channel và p-channel, thiết kế cho các ứng dụng công suất và chuyển mạch. IRF7343 là một lựa chọn mạnh mẽ cho các ứng dụng yêu cầu MOSFET kép n-channel và p-channel trong cùng một gói, mang lại sự linh hoạt và hiệu suất cao trong các thiết kế mạch công suất và điều khiển.

Đặc trưng kỹ thuật

• Loại MOSFET: Kép kênh n-channel và p-channel
• Điện áp tối đa (V_DS): 55V
• Dòng điện tối đa (I_D): 4.7A (n-channel), 3.4A (p-channel)
• Điện trở kênh (R_DS(on)):
  • N-channel: Khoảng 0.015 ohm (ở V_GS = 10V)
  • P-channel: Khoảng 0.035 ohm (ở V_GS = -10V)
• Điện áp điều khiển tối thiểu (V_GS(th)):
  • N-channel: Khoảng 2-4V
  • P-channel: Khoảng -2.5 đến -4V
• Công suất tiêu tán tối đa (P_D): Khoảng 94W

Thông số kỹ thuật

Sơ đồ chân

Ứng dụng

• Chuyển mạch công suất: IRF7343 cung cấp khả năng chuyển mạch hiệu quả trong các mạch công suất cao, với cả hai kênh n-channel và p-channel giúp tối ưu hóa thiết kế mạch.
• Bộ nguồn: Thích hợp cho các bộ nguồn điều chỉnh, nơi cần cả MOSFET n-channel và p-channel để tạo ra các mạch nguồn chuyển đổi hiệu quả.
• Điều khiển động cơ: Có thể được sử dụng trong các ứng dụng điều khiển động cơ, cung cấp khả năng điều khiển cả hai hướng động cơ nhờ vào MOSFET p-channel và n-channel.

Kích thước IRF7343

Xem thêm: Các mã Mosfet khác

Datasheet IRF7343
