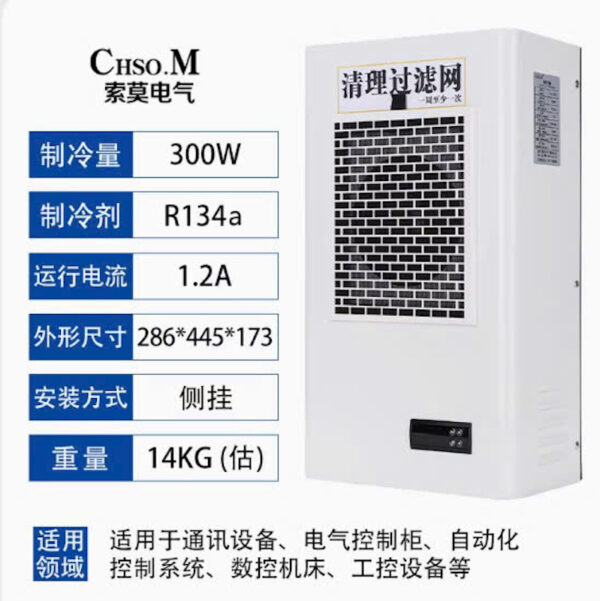

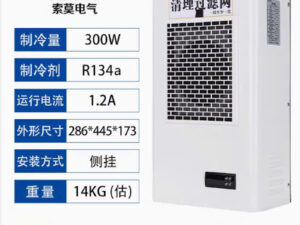

EA-300 Điều hòa tủ điện máy CNC công suất 300w kích thước 286×445×173mm

Điều hòa làm mát tủ điện máy CNC EA-300 là thiết bị chuyên dụng dùng để kiểm soát nhiệt độ bên trong tủ điện, đảm bảo hoạt động ổn định của các thiết bị điện tử trong máy CNC. Dưới đây là thông tin chi tiết về cấu tạo, ứng dụng, nguyên lý hoạt động, cách lắp đặt và vị trí lắp đặt của thiết bị này.

1. Cấu tạo

Điều hòa EA-300 được thiết kế tối ưu cho các ứng dụng công nghiệp, bao gồm các thành phần chi tiết như:

• Vỏ ngoài:
  • Chất liệu: Thép không gỉ hoặc nhôm sơn tĩnh điện, có khả năng chống ăn mòn, chống bụi và nước (chuẩn IP54 hoặc IP55).
  • Thiết kế: Kết cấu kín, giảm thiểu rò rỉ nhiệt và xâm nhập của các yếu tố bên ngoài.
• Máy nén (Compressor):
  • Loại máy nén: Scroll hoặc rotary (tùy theo model cụ thể).
  • Tính năng: Hoạt động êm ái, tuổi thọ cao và hiệu suất ổn định trong điều kiện công nghiệp.
• Dàn lạnh (Evaporator):
  • Vai trò: Hấp thụ nhiệt từ không khí trong tủ, giúp giảm nhiệt độ nhanh chóng.
  • Vật liệu: Ống đồng và lá nhôm, tối ưu hóa hiệu suất truyền nhiệt.
• Dàn nóng (Condenser):
  • Vai trò: Tản nhiệt ra môi trường ngoài, đảm bảo duy trì nhiệt độ làm mát.
  • Bố trí: Kèm theo quạt tản nhiệt mạnh mẽ để tăng cường giải nhiệt.
• Quạt gió:
  • Quạt dàn nóng: Giúp tăng tốc độ tản nhiệt ra ngoài.
  • Quạt dàn lạnh: Đảm bảo không khí mát luân chuyển đều trong tủ điện.
  • Đặc điểm: Bền bỉ, hoạt động ổn định ngay cả trong môi trường có nhiệt độ cao.
• Hệ thống cảm biến:
  • Loại cảm biến: Cảm biến nhiệt độ và độ ẩm chính xác cao.
  • Chức năng: Theo dõi và tự động điều chỉnh chế độ làm mát theo nhiệt độ bên trong tủ.
• Bộ lọc khí:
  • Vị trí: Lắp đặt phía trước hoặc sau quạt.
  • Tác dụng: Ngăn bụi bẩn và hạt mịn xâm nhập vào dàn lạnh và tủ điện.
• Bảng điều khiển:
  • Hiển thị: Màn hình LED/ LCD hiển thị nhiệt độ thực tế, chế độ hoạt động.
  • Chức năng: Cài đặt nhiệt độ mong muốn, cảnh báo khi nhiệt độ vượt ngưỡng.

2. Thông số kỹ thuật

Thông số	Giá trị
Công suất làm mát	300W
Nguồn điện đầu vào	220V AC ± 10%, 50Hz
Dải nhiệt độ hoạt động	-5°C đến 45°C
Công suất tiêu thụ	350W (tùy môi trường hoạt động)
Lưu lượng gió dàn lạnh	200-300 m³/h
Lưu lượng gió dàn nóng	300-400 m³/h
Độ ồn	≤ 55dB
Tiêu chuẩn bảo vệ	IP54 / IP55
Chất làm lạnh	R134a
Trọng lượng	14kg

3. Ứng dụng

EA-300 được sử dụng rộng rãi nhờ khả năng vận hành hiệu quả trong nhiều môi trường khác nhau:

a. Máy CNC

• Bảo vệ các bộ điều khiển (PLC, HMI), biến tần, driver servo không bị quá nhiệt.
• Đảm bảo độ chính xác trong quá trình gia công nhờ duy trì nhiệt độ ổn định.

b. Tủ điều khiển công nghiệp

• Ngăn ngừa hỏng hóc do nhiệt độ cao tại các nhà máy sản xuất linh kiện điện tử, ô tô, hoặc thực phẩm.

c. Hệ thống tự động hóa

• Giữ cho các robot và cảm biến công nghiệp hoạt động liên tục, không bị gián đoạn.

d. Ngành y tế

• Bảo vệ các thiết bị trong tủ điều khiển máy chụp X-quang, MRI hay các hệ thống xét nghiệm.

4. Nguyên lý hoạt động

Điều hòa EA-300 hoạt động dựa trên nguyên lý tuần hoàn kín của môi chất làm lạnh (R134a, R410a, hoặc R32):

1. Hút nhiệt:
   • Không khí nóng từ tủ điện được hút qua quạt dàn lạnh, đi qua dàn bay hơi (evaporator).
   • Tại đây, môi chất lạnh hấp thụ nhiệt từ không khí, chuyển từ dạng lỏng sang hơi.
2. Nén khí:
   • Hơi môi chất được đưa vào máy nén, tăng áp suất và nhiệt độ để đẩy ra dàn nóng.
3. Thải nhiệt:
   • Tại dàn nóng, môi chất chuyển nhiệt ra ngoài không khí nhờ quạt tản nhiệt.
   • Môi chất làm lạnh ngưng tụ lại thành dạng lỏng.
4. Lặp lại chu trình:
   • Môi chất lỏng trở về dàn lạnh, tiếp tục chu trình hút nhiệt và làm mát.

5. Cách lắp đặt

Để đảm bảo hoạt động tối ưu, lắp đặt EA-300 cần tuân thủ các bước sau:

Bước 1: Chuẩn bị

• Đảm bảo khu vực lắp đặt khô ráo, sạch sẽ.
• Đo và đánh dấu vị trí lắp trên tủ điện, phù hợp với hướng dẫn kỹ thuật (kích thước khung cắt được ghi trong tài liệu sản phẩm).

Bước 2: Lắp đặt cơ học

• Dùng dụng cụ cắt tấm kim loại để mở lỗ lắp đặt.
• Cố định điều hòa vào tủ bằng ốc vít, đảm bảo kín khít để tránh rò rỉ nhiệt.

Bước 3: Đấu nối điện

• Kết nối dây nguồn điều hòa với nguồn điện phù hợp (thường là 220V/50Hz).
• Đấu nối dây tiếp địa để đảm bảo an toàn khi sử dụng.

Bước 4: Kiểm tra hệ thống

• Bật nguồn và kiểm tra hoạt động của quạt, cảm biến và bảng điều khiển.
• Đo nhiệt độ trong tủ để xác nhận thiết bị hoạt động hiệu quả.

---

6. Vị trí lắp đặt

• Phía trên hoặc mặt bên tủ điện:
  • Đảm bảo luồng khí mát từ điều hòa dễ dàng lan tỏa khắp tủ.
  • Tránh lắp ở mặt dưới tủ để giảm nguy cơ tích tụ bụi bẩn và hơi nước.
• Không gian xung quanh:
  • Để khoảng trống ít nhất 30cm xung quanh dàn nóng để lưu thông không khí.
  • Tránh đặt gần nguồn nhiệt hoặc trong môi trường có độ ẩm cao.
• Độ cao phù hợp:
  • Lắp đặt ở vị trí dễ dàng quan sát bảng điều khiển và thuận tiện cho việc bảo trì.

---

7. Ưu điểm vượt trội

• Hoạt động ổn định: Đáp ứng tốt trong môi trường nhiệt độ cao, độ ẩm lớn.
• Độ bền cao: Các linh kiện được thiết kế chống mài mòn và chịu nhiệt tốt.
• Dễ bảo trì: Bộ lọc khí và các thành phần dễ tháo lắp, vệ sinh.
• Tiết kiệm năng lượng: Hệ thống điều chỉnh công suất theo nhiệt độ tủ, giảm điện năng tiêu thụ.
