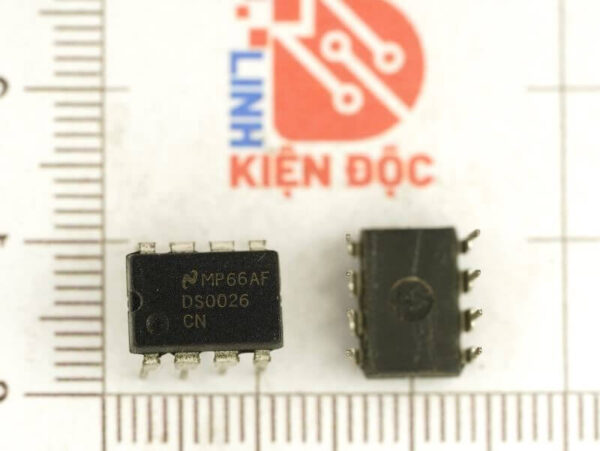

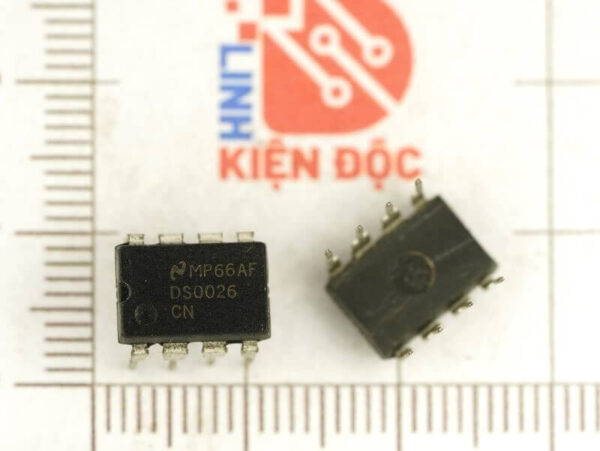

DS0026CN, DS0026 IC Driver Dual High-Speed MOS DIP-8

Giới thiệu về IC DS0026

DS0026 là mạch điều khiển và giao diện MOSclock hai pha đơn khối tốc độ cao giá thành thấp. Thiết kế mạch độc đáo cung cấp cả hoạt động tốc độ rất cao và khả năng điều khiển tải điện dung lớn. Thiết bị chấp nhận đầu ra TTL chuẩn và chuyển đổi chúng thành mức logic MOS. Thiết bị có thể được điều khiển từ các cổng và flip-flop chuẩn 54/74 và 54S/74S hoặc từ các trình điều khiển như DS8830 hoặc DM7440. DS0026 được thiết kế cho các ứng dụng trong đó độ rộng xung đầu ra được điều khiển logic; tức là độ rộng xung đầu ra bằng với độ rộng xung đầu vào. DS0026 được thiết kế để đáp ứng nhiều yêu cầu giao diện MOS khác nhau. Thông tin về cách sử dụng đúng DS0026 trong các hệ thống này cũng như các hệ thống khác được bao gồm trong ghi chú ứng dụng AN-76.

Đặc trưng kỹ thuật

• Thời gian tăng và giảm nhanh: 20 ns tải 1000 pF
• Độ dao động đầu ra cao: 20V
• Truyền động dòng điện đầu ra cao: ±1,5 ampe
• Đầu vào tương thích TTL
• Tốc độ lặp lại cao 5 đến 10 MHz tùy thuộc vào mức tiêu thụ điện năng
• Tiêu thụ điện năng thấp ở trạng thái MOS “0”: 2 mW
• Truyền động đến 0,4V GND cho ổ địa chỉ RAM

Thông số kỹ thuật

Sơ đồ chân

Sơ đồ tương đương

Kích thước IC DS0026

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet DS0026
