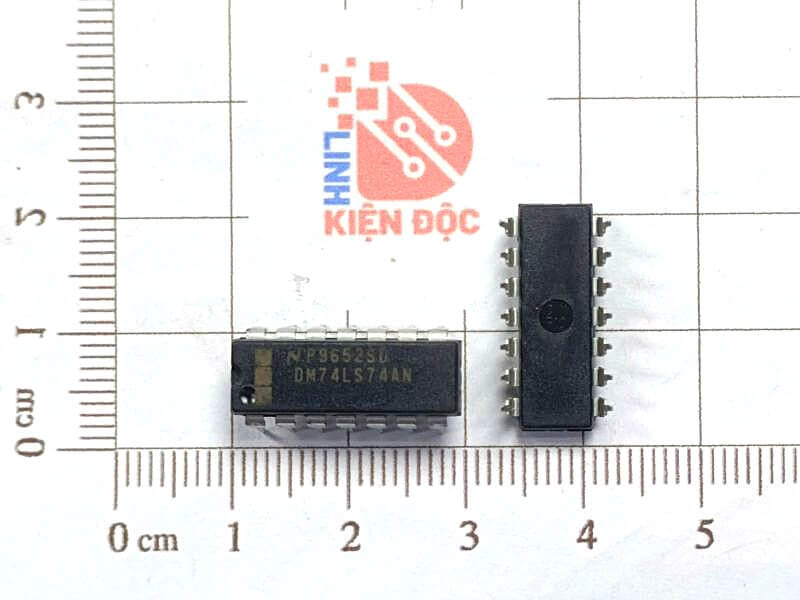

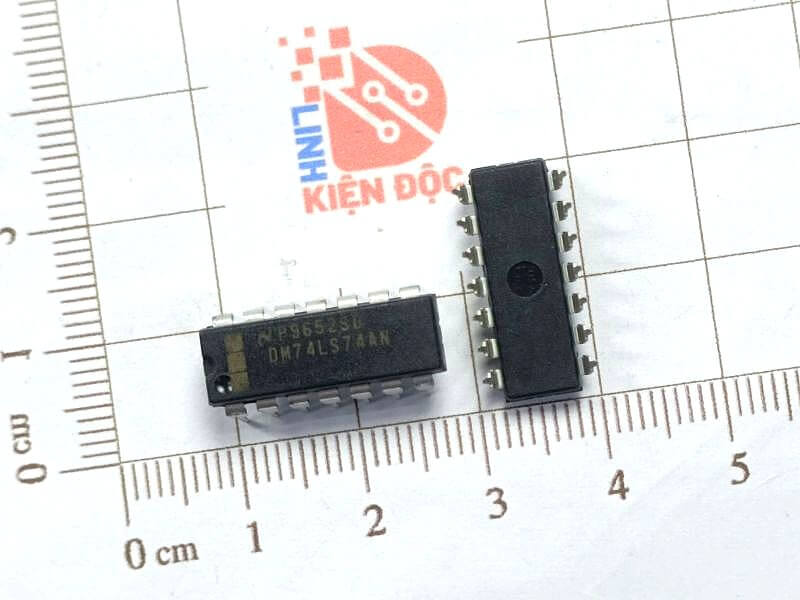

DM74LS74AN 74LS74AN IC Số DIP-14

Giới thiệu chung

DM74LS74AN là một Dual D-type Positive Edge-Triggered Flip-Flop có Clear (xóa) và Preset (đặt trước). Nó chứa hai flip-flop D độc lập, hoạt động theo cạnh lên (positive edge) của xung đồng hồ (clock). Đây là một IC thuộc dòng TTL LS (Low Power Schottky) do National Semiconductor (nay là một phần của Texas Instruments) sản xuất.

Đặc điểm nổi bật

• 2 Flip-Flop D độc lập trong cùng một IC.

• Hoạt động theo cạnh lên của xung Clock.

• Có ngõ vào Clear (CLR) và Preset (PR) hoạt động mức thấp (active low).

• Ngõ ra có dạng Q và Q’ (nghịch đảo).

• Phù hợp cho các ứng dụng tạo bộ nhớ tạm, đếm, chia tần, hoặc lưu trữ dữ liệu 1 bit.

Cấu tạo DM74LS74AN

• 2 flip-flop D độc lập

• Chốt dữ liệu theo cạnh lên của clock

• Có ngõ Clear, Preset, D, Clock

• Ngõ ra: Q, Q’

• Mạch gồm: cổng logic, chốt SR, phát hiện cạnh

 Ứng dụng DM74LS74AN

• Chia tần số

• Mạch chốt dữ liệu (data latch)

• Mạch đồng bộ tín hiệu

• Mạch đếm (counter)

• Hệ thống kỹ thuật số cần lưu trạng thái nhị phân

Sơ đồ kết nối DM74LS74AN

Bảng chức năng DM74LS74AN

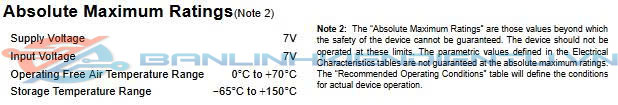

Thông số kĩ thuật

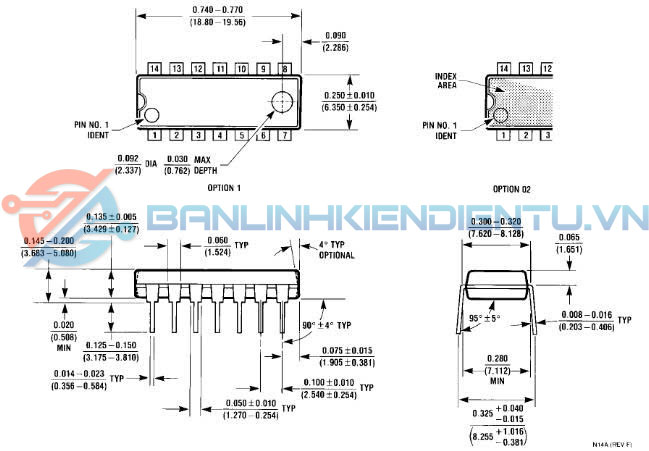

Kích thước DM74LS74AN

Xem thêm các IC số khác tại đây

Datasheet DM74LS74AN
