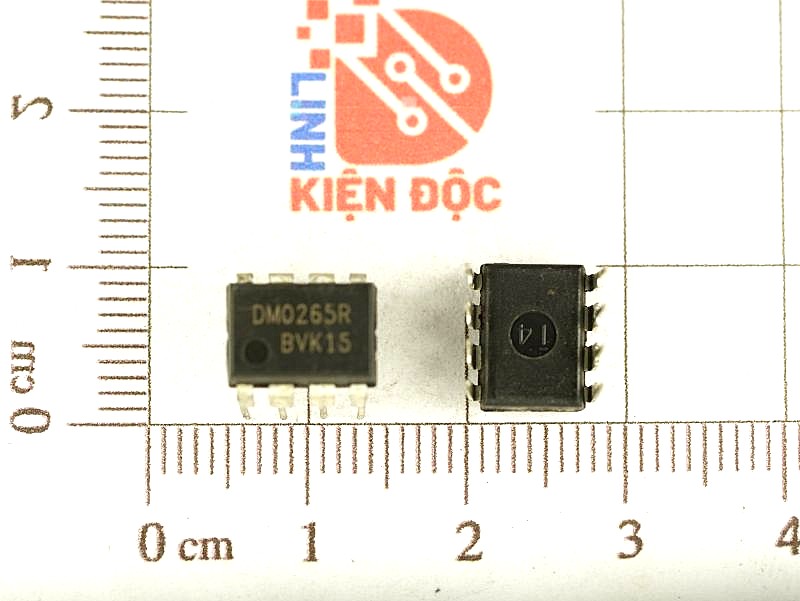

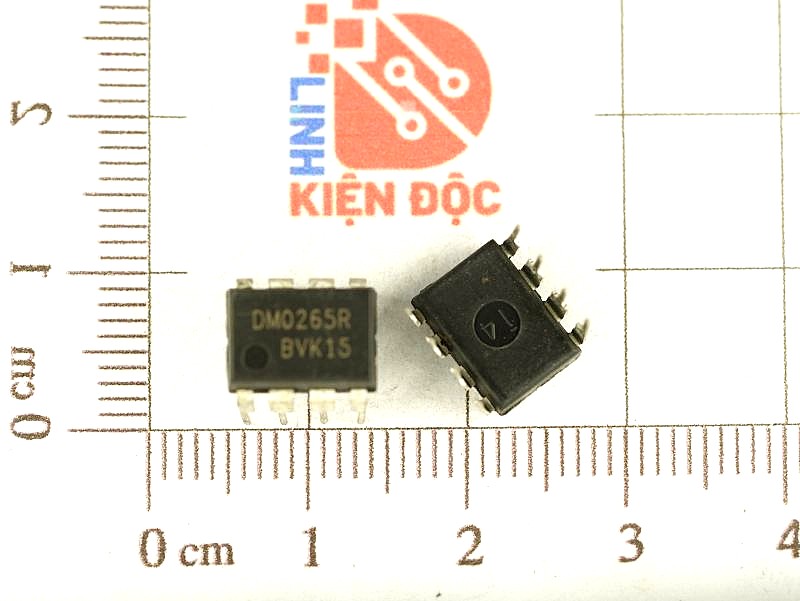

DM0265R DM0265RB FSDM0265RNB DIP8 IC nguồn Green Mode Fairchild Power Switch

Giới thiệu về FSDM0265RNB

FSDM0265RNB là một IC tích hợp nguồn xung (Integrated Power Switch) thuộc dòng sản phẩm FPS™ (Fairchild Power Switch) do ON Semiconductor (trước đây là Fairchild) phát triển. Đây là một giải pháp hiệu quả để thiết kế các nguồn xung (SMPS) với công suất thấp đến trung bình, đặc biệt phù hợp với các ứng dụng tiết kiệm năng lượng.

Đặc điểm nổi bật

• Tích hợp hoàn toàn:
  • Kết hợp MOSFET công suất và mạch điều khiển PWM trên cùng một chip, giảm thiểu số lượng linh kiện cần thiết.
  • Giảm thiểu nhiễu EMI và cải thiện hiệu quả chuyển mạch.
• Hiệu suất cao:
  • Điều khiển PWM với tần số chuyển mạch cố định (65 kHz).
  • Tích hợp mạch khởi động nhanh, giúp khởi động hệ thống nhanh hơn.
• Chế độ tiết kiệm năng lượng:
  • Tích hợp chức năng bảo vệ không tải và chế độ chờ tiêu thụ năng lượng thấp (<100mW).
• Bảo vệ mạnh mẽ:
  • Bảo vệ quá dòng (OCP), quá nhiệt (OTP), quá áp (OVP), và ngắn mạch (SCP).
  • Mạch bảo vệ tự động khởi động lại (auto-restart) sau khi lỗi được khắc phục.
• Dễ dàng thiết kế:
  • Thiết kế đơn giản và giảm thiểu chi phí sản xuất.
  • Không cần sử dụng các mạch rời rạc phức tạp.

Thông số kỹ thuật FSDM0265RNB

Ứng dụng

FSDM0265RNB được sử dụng rộng rãi trong các ứng dụng nguồn xung yêu cầu kích thước nhỏ gọn, hiệu suất cao và độ tin cậy. Một số ứng dụng tiêu biểu bao gồm:

1. Bộ nguồn cho thiết bị gia dụng:
   • TV, đầu DVD, máy chơi game console.
2. Bộ sạc thiết bị di động:
   • Điện thoại, tablet, và các thiết bị cầm tay.
3. Nguồn cho thiết bị công nghiệp:
   • Module điều khiển, hệ thống cảm biến.
4. Nguồn cho thiết bị tiêu dùng:
   • Router, modem, các thiết bị IoT nhỏ gọn.
5. Ví dụ về 1 mạch ứng dụng của FSDM0265RNB

• Thời gian trễ để bảo vệ quá tải được thiết kế là khoảng 30ms với C106 là 47nF. Nếu cần kích hoạt OLP nhanh hơn/chậm hơn, C106 có thể được thay đổi thành giá trị nhỏ hơn/lớn hơn (ví dụ: 100nF trong khoảng 60ms).
• Sử dụng điện trở R104 (3,3㏀) trên chân Ipk (#4), mức giới hạn dòng điện đỉnh xung-theo-xung (ILIM) được điều chỉnh thành khoảng 0,8A.
• Nhánh được tạo bởi D103, C108 và R106 cung cấp một điều chỉnh ILIM khác có độ dốc âm so với điện áp đầu vào. Giá trị ILIM giảm khi mức điện áp đầu vào tăng

Sơ đồ chân FSDM0265RNB

Kích thước FSDM0265RNB

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet FSDM0265RNB
