DK112 IC Nguồn DIP-8

Giới thiệu về DK112

DK112 là một IC điều khiển chuyển mạch (switching controller) được thiết kế cho các ứng dụng nguồn điện chuyển mạch (SMPS) như bộ sạc, adapter và nguồn điện tiêu thụ thấp. DK112 có khả năng hoạt động trong dải điện áp rộng và được tối ưu hóa cho hiệu suất cao với các tính năng bảo vệ tích hợp, giúp bảo vệ thiết bị khỏi quá tải, ngắn mạch, và quá nhiệt.

Đặc điểm DK112

• Chế độ điều khiển PWM: Sử dụng điều khiển PWM để điều chỉnh hiệu suất đầu ra, giúp duy trì ổn định dòng điện và điện áp đầu ra.
• Tần số dao động cố định: Đảm bảo ổn định, giảm nhiễu EMI và dễ dàng điều chỉnh đầu ra cho các ứng dụng khác nhau.
• Bảo vệ quá dòng (OCP – Overcurrent Protection): Giúp ngắt mạch khi có dòng điện quá tải nhằm bảo vệ IC và các linh kiện liên quan.
• Bảo vệ ngắn mạch (SCP – Short Circuit Protection): Ngăn ngừa hư hỏng khi xảy ra ngắn mạch ở đầu ra.
• Bảo vệ quá nhiệt (OTP – Overtemperature Protection): Tự động ngừng hoạt động nếu nhiệt độ vượt ngưỡng an toàn, đảm bảo độ bền và hiệu quả của IC.

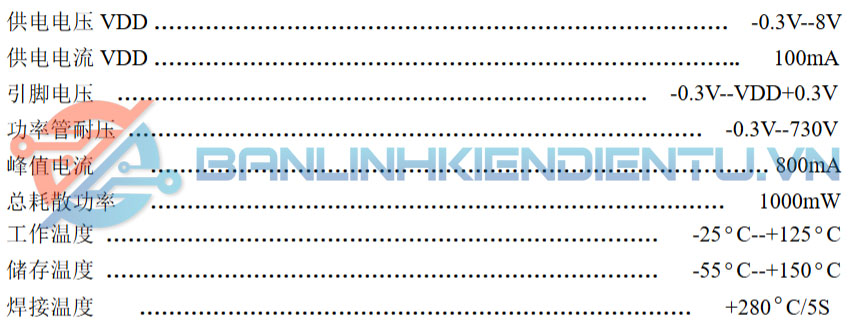

Thông số kỹ thuật DK112

• Điện áp đầu vào (Vin): Thường hoạt động tốt trong dải điện áp rộng từ 85V đến 265V AC, giúp DK112 phù hợp với các hệ thống điện toàn cầu.
• Tần số hoạt động: Khoảng 65kHz, ổn định và giúp tối ưu hóa hiệu suất chuyển đổi.
• Công suất đầu ra: Thích hợp cho các ứng dụng nguồn điện thấp, từ 3W đến 12W tùy thuộc vào cấu hình mạch và điều kiện hoạt động.

Ứng dụng DK112

• Bộ sạc và adapter: Được sử dụng trong các bộ sạc nhỏ gọn cho điện thoại và các thiết bị di động.
• Nguồn cấp cho các thiết bị gia dụng nhỏ: Sử dụng trong các mạch nguồn cho thiết bị gia dụng yêu cầu công suất thấp.
• Đèn LED và hệ thống chiếu sáng: Tích hợp vào các mạch cấp nguồn LED để đảm bảo hiệu suất và tuổi thọ cao của đèn.
• Thiết bị công nghiệp và tự động hóa: Sử dụng trong các hệ thống yêu cầu độ bền cao và khả năng bảo vệ tốt.

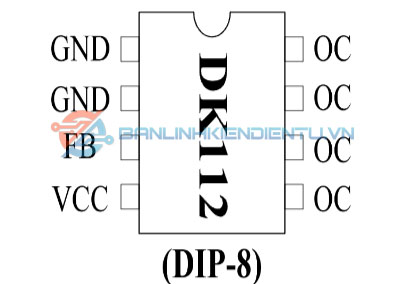

Sơ đồ chân DK112

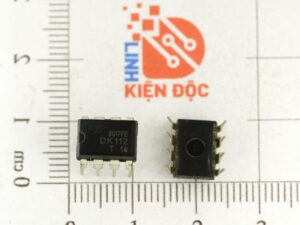

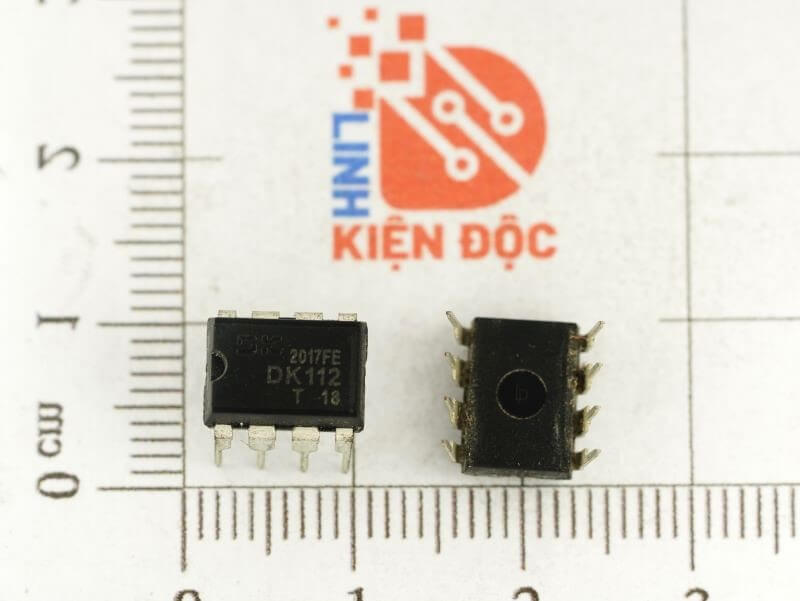

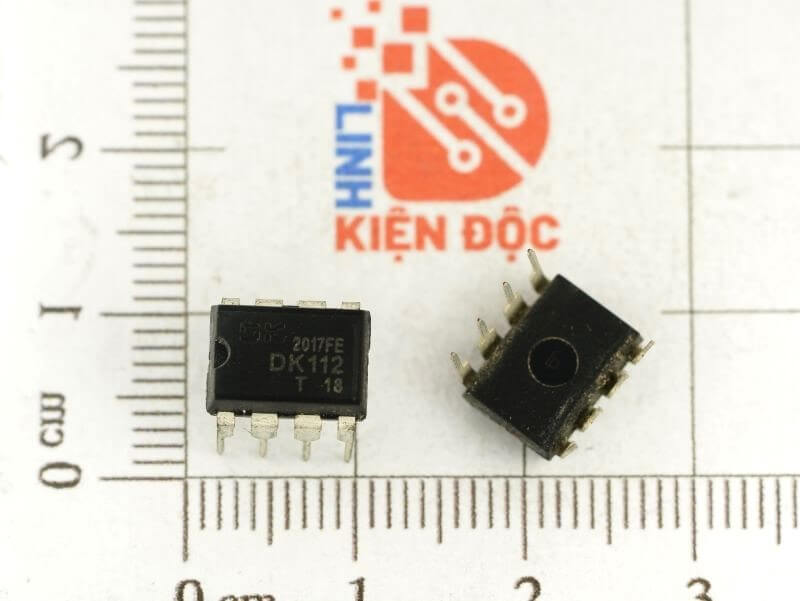

Kích thước DK112

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet DK112
