P6KE30A Diode TVS 600W Điện Áp Bảo Vệ 30V DO-15

Giới thiệu về Diode TVS P6KE30A

P6KE30A là một diode TVS (Transient Voltage Suppression) được thiết kế để bảo vệ các mạch điện khỏi những xung điện áp đột ngột do các hiện tượng như sét đánh, xung điện từ, và các hiện tượng quá áp khác. Điện áp bảo vệ của diode này là 30V, phù hợp cho nhiều ứng dụng bảo vệ điện tử.

Đặc điểm của P6KE30A

1. Bảo vệ trước xung điện áp cao:
   • P6KE30A giúp bảo vệ các thiết bị điện tử khỏi các xung quá áp mà không làm hỏng các thành phần mạch khác.
2. Công suất đỉnh:
   • Khả năng chịu đựng công suất đỉnh lên tới 600W, giúp diode có thể hấp thụ và phân tán năng lượng từ xung điện áp mà không bị hư hỏng.
3. Đóng gói dạng DO-15:
   • Thiết kế dạng DO-15 nhỏ gọn, dễ dàng tích hợp vào các mạch điện.

Thông số kỹ thuật của P6KE30A

• Loại diode: TVS một chiều (Uni-directional).
• Điện áp ngưỡng (Breakdown Voltage): 33.3V đến 36.8V.
• Điện áp kẹp (Clamping Voltage): 48.4V tại dòng đỉnh 12.4A.
• Điện áp làm việc ngược cực đại (Stand-off Voltage): 30V.
• Công suất đỉnh: 600W (trong thời gian xung 10/1000 µs).
• Dòng đỉnh: 12.4A tại điện áp kẹp.
• Dòng rò ngược (Reverse Leakage Current): 5µA tại 30V.
• Đóng gói: DO-15.

Sơ đồ chân P6KE30A

Ứng dụng của P6KE30A

1. Bảo vệ mạch điện tử: Sử dụng trong các mạch điện tử nhạy cảm để bảo vệ khỏi xung điện áp.
2. Bảo vệ các bộ nguồn: Giúp bảo vệ bộ nguồn điện trong các thiết bị khỏi hiện tượng quá áp.
3. Ứng dụng viễn thông: Bảo vệ hệ thống mạng và truyền thông khỏi các xung điện do sét hoặc nhiễu.
4. Thiết bị gia dụng: Sử dụng trong tivi, máy tính, và các thiết bị điện tử khác.

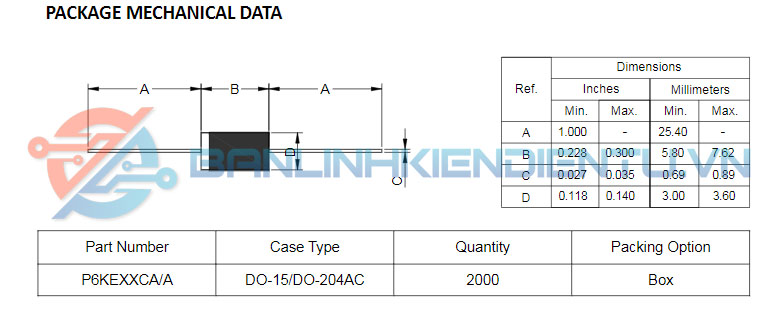

Kích thước P6KE30A

Xem thêm: Nhiều sản phẩm Diode TVS tại đây

Datasheet P6KE30A
