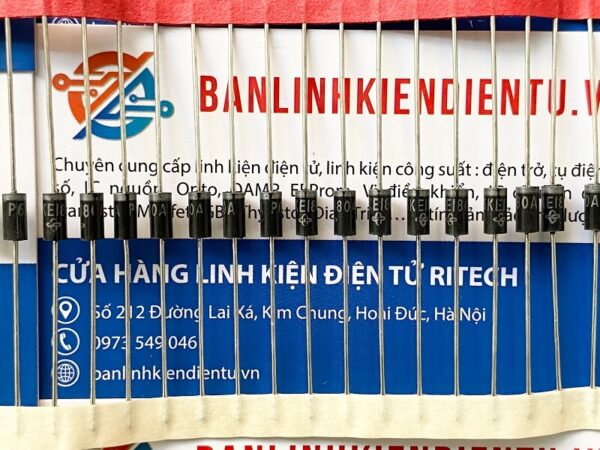

P6KE180A Diode TVS điện áp bảo vệ 180V DO-15

Giới thiệu về Diode TVS P6KE180A

P6KE180A là một diode TVS (Transient Voltage Suppression) được thiết kế để bảo vệ các mạch điện tử nhạy cảm khỏi các hiện tượng quá áp hoặc đột biến điện áp, thường gây ra bởi sét đánh hoặc các sự cố điện từ khác. Với khả năng chịu đựng điện áp bảo vệ 180V, nó được sử dụng trong nhiều ứng dụng bảo vệ các thiết bị điện tử.

Đặc điểm của P6KE180A

1. Loại diode:
   • Diode TVS (Transient Voltage Suppression): Được thiết kế để triệt tiêu các xung điện áp đột biến.
2. Điện áp kẹp (Clamping Voltage):
   • 180V: Diode sẽ bắt đầu hoạt động khi điện áp trên nó vượt quá 180V, giúp bảo vệ các thành phần khác trong mạch khỏi sự cố quá áp.
3. Cấu trúc đóng gói:
   • DO-15: Vỏ diode nhỏ gọn, dễ tích hợp trong các mạch điện tử và PCB.
4. Công suất đỉnh xung (Peak Pulse Power):
   • 600W: Có khả năng xử lý công suất đỉnh xung lên tới 600W trong thời gian ngắn.
5. Thời gian phản hồi:
   • Thời gian phản hồi cực nhanh, thường chỉ vài picosecond, giúp bảo vệ mạch ngay lập tức khi có sự cố.

Thông số kỹ thuật của P6KE180A

• Điện áp danh định (Reverse Stand-Off Voltage – VR): 180V.
• Điện áp kẹp (Clamping Voltage): 180V.
• Công suất đỉnh xung (Peak Pulse Power): 600W.
• Loại: Unidirectional (đơn hướng).
• Dòng đỉnh xung (Peak Pulse Current – IPP): Có thể chịu dòng xung đỉnh trong khoảng thời gian ngắn mà không bị hư hại.
• Điện áp nghịch cực đại (Reverse Breakdown Voltage – VBR): Thông thường là từ 171V đến 189V.

Ứng dụng của P6KE180A

1. Bảo vệ mạch điện tử: Được sử dụng để bảo vệ các thiết bị điện tử khỏi các xung điện áp, như máy tính, thiết bị viễn thông, và hệ thống điều khiển tự động.
2. Bảo vệ cổng I/O: Bảo vệ các cổng đầu vào/đầu ra trong các hệ thống nhúng hoặc mạch điều khiển.
3. Ứng dụng công nghiệp: Sử dụng trong các môi trường công nghiệp nơi có thể xảy ra các xung điện áp lớn, bảo vệ các thiết bị quan trọng.

Kích thước P6KE180A

Xem thêm: Nhiều sản phẩm Diode TVS tại đây

Datasheet P6KE180A
