Diode Schottky SS54 5A/40V (1N5824 SMD) DO-214AC

Giới thiệu về SS54

Diode Schottky SS54 là một diode Schottky công suất cao, với khả năng dòng điện tối đa 5A và điện áp ngược cực đại 40V. Loại diode này được sử dụng phổ biến trong các mạch chỉnh lưu và bảo vệ nhờ đặc tính điện áp sụt thấp, giúp cải thiện hiệu suất cho các ứng dụng công suất cao và đòi hỏi tốc độ.

Thông số kỹ thuật của SS54

• Loại diode: Schottky
• Điện áp ngược cực đại (VRRM): 40V
• Dòng điện chỉnh lưu trung bình (IF(AV)): 5A
• Dòng điện đỉnh (IFSM): 150A (chu kỳ đơn 8.3ms)
• Điện áp sụt (VF): Từ 0.45V đến 0.55V tại dòng điện 5A, thấp hơn nhiều so với diode chỉnh lưu tiêu chuẩn
• Nhiệt độ hoạt động: -55°C đến +150°C
• Gói linh kiện: DO-214AC (SMA), phù hợp cho các ứng dụng gắn bề mặt (SMD)

Ưu điểm SS54

1. Điện áp sụt thấp: Giảm tổn hao công suất và nâng cao hiệu suất mạch điện.
2. Chuyển mạch nhanh: Công nghệ Schottky cho phép chuyển mạch ở tốc độ cao, lý tưởng cho các ứng dụng chuyển đổi tần số cao.
3. Thiết kế gọn nhẹ và tiết kiệm không gian: Gói SMA nhỏ gọn giúp dễ dàng lắp ráp và tích hợp trong thiết bị.

Ứng dụng của SS54

1. Chỉnh lưu trong nguồn xung (SMPS):
   • Thường dùng trong bộ nguồn chuyển mạch, nơi yêu cầu hiệu suất cao với tổn hao công suất thấp.
2. Bảo vệ ngược dòng:
   • Dùng để bảo vệ thiết bị và mạch điện tử khỏi sự cố ngược cực.
3. Bộ sạc và mạch ổn áp:
   • Sử dụng trong các bộ sạc và mạch ổn áp, đặc biệt trong các thiết bị cầm tay và hệ thống pin.
4. Ứng dụng trong hệ thống năng lượng tái tạo và mạch lọc:
   • Được sử dụng trong các mạch năng lượng tái tạo, như năng lượng mặt trời, nhờ hiệu suất chỉnh lưu cao và thiết kế nhỏ gọn.

Kích thước diode SS54

Xem thêm: Nhiều sản phẩm Diode khác tại đây

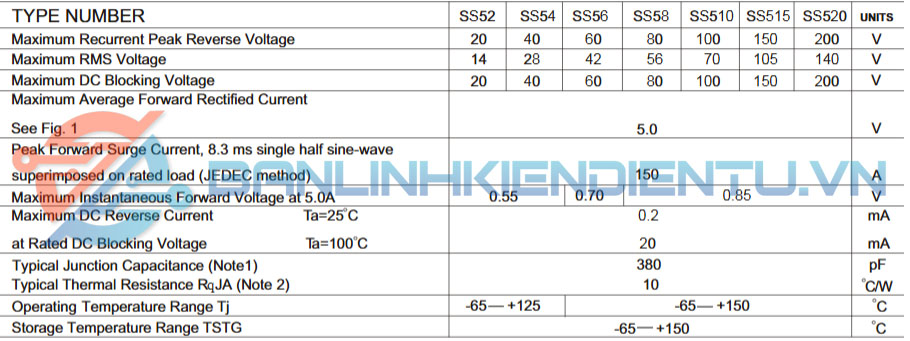

Datasheet SS54
