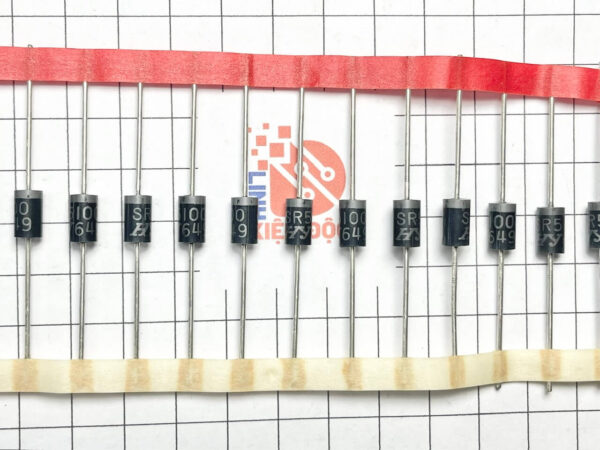

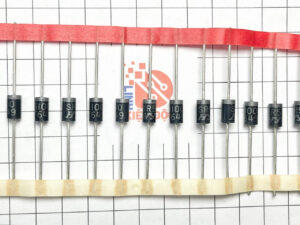

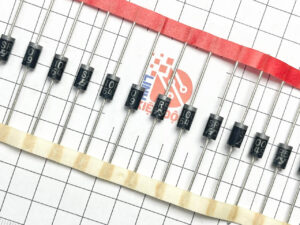

SR5100 Diode Schottky DO-201AD 5A 100V

Giới thiệu về Diode Schottky SR5100

SR5100 là một loại diode Schottky với khả năng chịu dòng điện tối đa 5A và điện áp ngược cực đại 100V. Với thiết kế vỏ DO-201AD, diode này nổi bật với hiệu suất cao và điện áp rơi thuận thấp, là sự lựa chọn lý tưởng cho nhiều ứng dụng trong lĩnh vực điện tử và công suất.

Đặc điểm của Diode SR5100

1. Điện áp rơi thuận thấp: Diode SR5100 có điện áp rơi thuận khoảng 0.45V đến 0.6V ở dòng tải tối đa, giúp giảm thiểu tổn thất năng lượng trong quá trình hoạt động.
2. Dòng điện tải: Với khả năng chịu dòng điện lên tới 5A, diode này phù hợp cho các ứng dụng yêu cầu tải cao.
3. Điện áp ngược cực đại (V_RRM): Diode có thể chịu được điện áp ngược tối đa là 100V, đảm bảo tính ổn định trong các ứng dụng điện áp cao.
4. Thiết kế vỏ DO-201AD: Vỏ DO-201AD giúp cung cấp độ bền cơ học tốt và khả năng tản nhiệt hiệu quả, cho phép diode hoạt động ổn định trong các môi trường công suất cao.

Ứng dụng của Diode SR5100

• Bộ nguồn chuyển đổi (SMPS): Thường được sử dụng trong các mạch chỉnh lưu của bộ nguồn chuyển đổi, giúp cải thiện hiệu suất và giảm tổn thất điện năng.
• Mạch chuyển đổi DC-DC: SR5100 thích hợp cho các mạch DC-DC yêu cầu hiệu suất cao và khả năng chịu tải tốt.
• Hệ thống năng lượng tái tạo: Sử dụng trong các ứng dụng năng lượng mặt trời và lưu trữ năng lượng, nơi diode cần phải hoạt động hiệu quả và tin cậy.
• Mạch bảo vệ: Diode này cũng có thể được sử dụng trong các mạch bảo vệ để ngăn ngừa hiện tượng tăng áp và bảo vệ thiết bị điện tử khỏi hư hỏng.

Thông số kỹ thuật của Diode SR5100

• Điện áp ngược cực đại (V_RRM): 100V
• Dòng điện tải liên tục (I_F): 5A
• Điện áp rơi thuận (V_F): 0.45V đến 0.6V (ở 5A)
• Dòng điện rò (I_R): 1mA (ở 100V)
• Công suất đỉnh (I_FSM): 30A
• Nhiệt độ hoạt động: -55°C đến +125°C
• Vỏ bọc: DO-201AD

Kích thước SR5100
