Diode Schottky RB705D kí hiệu D3H 30mA 40V SOT-346

Giới thiệu về Diode RB705D (kí hiệu D3H)

RB705D là một diode Schottky nhỏ gọn, có dòng điện tải thấp và điện áp ngược cực đại 40V, thường được sử dụng trong các mạch điện tử yêu cầu khả năng chỉnh lưu dòng điện thấp và tổn thất năng lượng thấp. Với kích thước nhỏ gọn và thiết kế vỏ SOT-346 (còn gọi là SC-59), diode này phù hợp cho các ứng dụng yêu cầu không gian hẹp và hiệu suất cao.

Đặc điểm của Diode RB705D (D3H)

1. Điện áp rơi thuận thấp: Giống như các loại diode Schottky khác, RB705D có điện áp rơi thuận rất thấp, thường nằm trong khoảng 0.4V đến 0.5V, giúp giảm thiểu tổn thất năng lượng trong quá trình hoạt động.
2. Dòng điện tải nhỏ: Với khả năng chịu dòng điện tối đa 30mA, diode này phù hợp cho các ứng dụng công suất thấp, mạch tín hiệu, và các mạch logic.
3. Điện áp ngược cực đại (V_RRM): 40V, thích hợp cho các mạch yêu cầu điện áp thấp đến trung bình.
4. Vỏ SOT-346: Thiết kế gọn nhẹ, lý tưởng cho các ứng dụng không gian hẹp và tiết kiệm diện tích mạch in (PCB).

Ứng dụng của Diode RB705D (D3H)

• Chỉnh lưu tín hiệu: Thường được sử dụng trong các mạch chỉnh lưu tín hiệu hoặc mạch bảo vệ, nơi yêu cầu khả năng hoạt động ở dòng điện thấp và hiệu quả cao.
• Mạch logic và vi điều khiển: Phù hợp cho các mạch logic, tín hiệu xung và vi điều khiển, nơi cần chỉnh lưu hoặc bảo vệ mạch ở mức điện áp thấp.
• Thiết bị di động và điện tử tiêu dùng: Do kích thước nhỏ gọn, diode này được sử dụng rộng rãi trong các thiết bị di động, máy tính bảng, và các thiết bị điện tử khác.
• Mạch bảo vệ: RB705D có thể được dùng để bảo vệ các linh kiện nhạy cảm trong mạch khỏi các dòng xung đột ngột hoặc sự thay đổi điện áp bất thường.

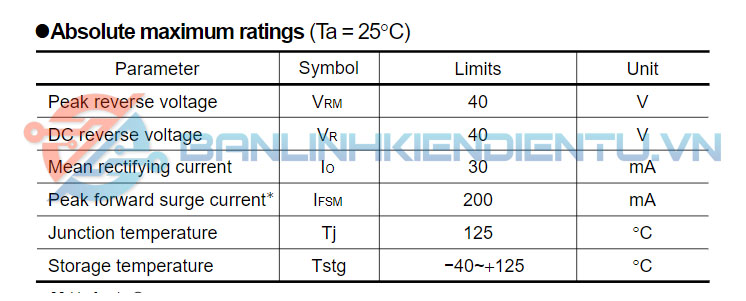

Thông số kỹ thuật của Diode RB705D (D3H)

• Điện áp ngược cực đại (V_RRM): 40V
• Dòng điện tải liên tục (I_F): 30mA
• Điện áp rơi thuận (V_F): 0.4V đến 0.5V
• Dòng điện rò ngược (I_R): 1μA (ở 40V)
• Nhiệt độ hoạt động: -40°C đến +125°C
• Vỏ bọc: SOT-346 (SC-59)

Kích thước RB705D
