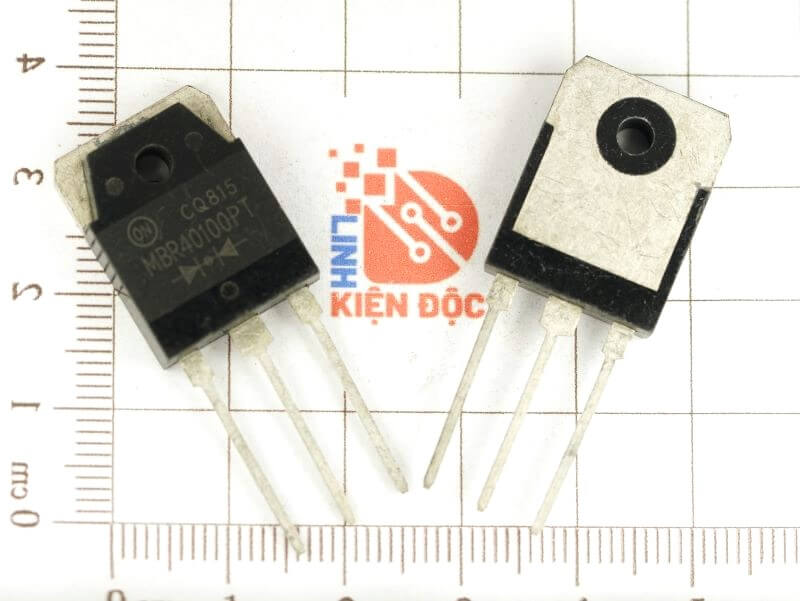

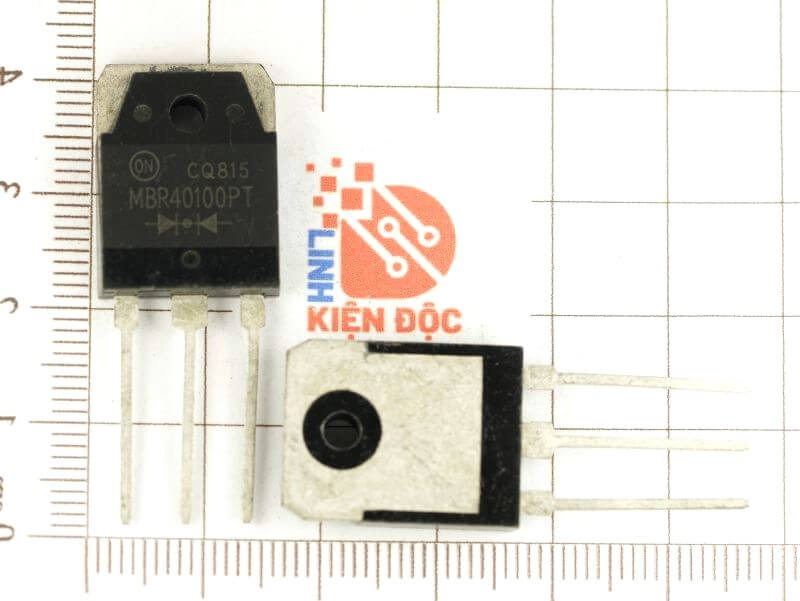

Diode Schottky MBR40100PT TO-247 40A 100V

Giới thiệu về Diode  MBR40100PT

MBR40100PT là một diode Schottky với khả năng chịu dòng điện tối đa 40A và điện áp ngược cực đại 100V. Thiết kế vỏ TO-247 giúp diode này có khả năng tản nhiệt tốt và hoạt động ổn định trong các ứng dụng công suất lớn. Nhờ điện áp rơi thuận thấp, MBR40100PT phù hợp cho nhiều ứng dụng đòi hỏi hiệu suất cao và tổn thất năng lượng thấp.

Đặc điểm của Diode MBR40100PT

1. Điện áp rơi thuận thấp: Điện áp rơi thuận thấp, khoảng 0.70V đến 0.85V ở dòng tải tối đa, giúp giảm tổn thất năng lượng và nâng cao hiệu quả hoạt động.
2. Dòng điện tải lớn: Với khả năng chịu dòng điện lên tới 40A, diode này thích hợp cho các ứng dụng yêu cầu dòng tải lớn.
3. Điện áp ngược cực đại (V_RRM): 100V, giúp diode này hoạt động ổn định trong các ứng dụng điện áp trung bình.
4. Thiết kế vỏ TO-247: Vỏ bọc TO-247 cung cấp khả năng tản nhiệt hiệu quả và độ bền cao, giúp thiết bị hoạt động ổn định dưới điều kiện công suất cao.

Ứng dụng của Diode MBR40100PT

• Bộ nguồn chuyển đổi (SMPS): Được sử dụng phổ biến trong các mạch chỉnh lưu của bộ nguồn chuyển đổi để giảm thiểu tổn thất năng lượng và tăng hiệu suất.
• Mạch chuyển đổi DC-DC: MBR40100PT phù hợp với các mạch DC-DC yêu cầu hiệu suất cao và độ tin cậy.
• Hệ thống năng lượng tái tạo: Sử dụng trong các hệ thống năng lượng mặt trời và lưu trữ năng lượng, đảm bảo hoạt động ổn định và hiệu quả.
• Mạch bảo vệ: Diode này cũng thường được sử dụng trong các mạch bảo vệ, ngăn ngừa sự cố tăng áp.

Thông số kỹ thuật của Diode MBR40100PT

• Điện áp ngược cực đại (V_RRM): 100V
• Dòng điện tải liên tục (I_F): 40A
• Điện áp rơi thuận (V_F): 0.70V đến 0.85V (ở 40A)
• Dòng điện rò (I_R): 1mA (ở 100V)
• Công suất đỉnh (I_FSM): 150A
• Nhiệt độ hoạt động: -65°C đến +150°C
• Vỏ bọc: TO-247

Kích thước MBR40100PT

Xem thêm: Nhiều sản phẩm Diode Schottky tại đây

Datasheet MBR40100PT
