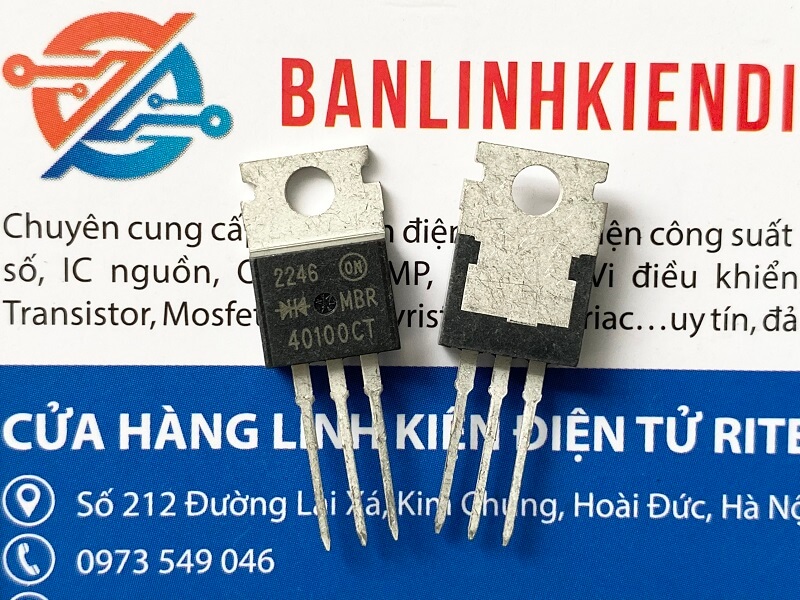

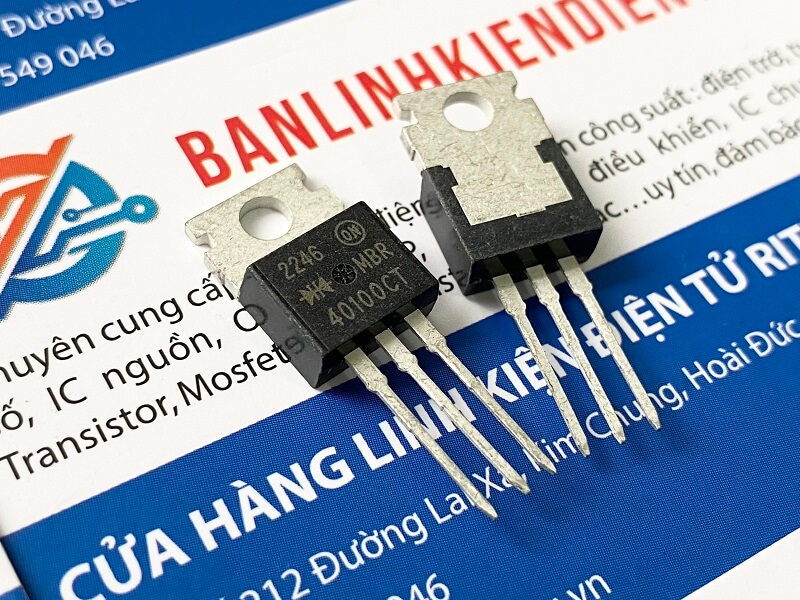

MBR40100CT, 40100CT Diode 40A 100V TO-220

Giới thiệu về Diode MBR40100CT

MBR40100CT là một diode Schottky có khả năng chịu dòng điện tối đa lên tới 40A và điện áp ngược cực đại 100V. Nó được đóng gói trong vỏ TO-220, một loại vỏ thông dụng, nhỏ gọn nhưng có khả năng tản nhiệt tốt, giúp thiết bị hoạt động ổn định trong các ứng dụng công suất cao.

Đặc điểm của Diode MBR40100CT

1. Điện áp rơi thuận thấp: Diode Schottky này có điện áp rơi thuận thấp, thường trong khoảng từ 0.70V đến 0.85V ở dòng tải tối đa, giúp giảm thiểu tổn thất năng lượng, nâng cao hiệu quả tổng thể của mạch điện.
2. Dòng điện tải lớn: Khả năng chịu dòng điện tải lên đến 40A giúp diode này phù hợp cho các ứng dụng yêu cầu công suất và dòng điện cao.
3. Điện áp ngược cực đại (V_RRM): 100V, đảm bảo hoạt động ổn định trong các ứng dụng yêu cầu điện áp trung bình.
4. Thiết kế vỏ TO-220: Với vỏ TO-220, MBR40100CT có khả năng tản nhiệt tốt, dễ dàng lắp đặt với tản nhiệt bên ngoài, giúp cải thiện hiệu suất làm mát trong quá trình vận hành ở tải cao.

Ứng dụng của Diode MBR40100CT

• Bộ nguồn chuyển đổi (SMPS): Được sử dụng trong các mạch chỉnh lưu để cải thiện hiệu suất và giảm thiểu tổn thất năng lượng trong các hệ thống nguồn chuyển đổi.
• Mạch DC-DC: Thích hợp cho các bộ chuyển đổi DC-DC yêu cầu hiệu suất cao và dòng tải lớn.
• Hệ thống năng lượng tái tạo: Ứng dụng trong các mạch năng lượng mặt trời, gió, nơi yêu cầu diode có khả năng hoạt động ổn định dưới tải cao.
• Chỉnh lưu trong thiết bị điện tử công suất: Sử dụng trong các mạch chỉnh lưu của thiết bị điện tử công suất cao để chuyển đổi dòng điện AC thành DC.

Thông số kỹ thuật của Diode MBR40100CT

• Điện áp ngược cực đại (V_RRM): 100V
• Dòng điện tải liên tục (I_F): 40A
• Điện áp rơi thuận (V_F): 0.70V đến 0.85V (ở 40A)
• Dòng điện rò (I_R): 1mA (ở 100V)
• Công suất đỉnh (I_FSM): 150A
• Nhiệt độ hoạt động: -65°C đến +150°C
• Vỏ bọc: TO-220

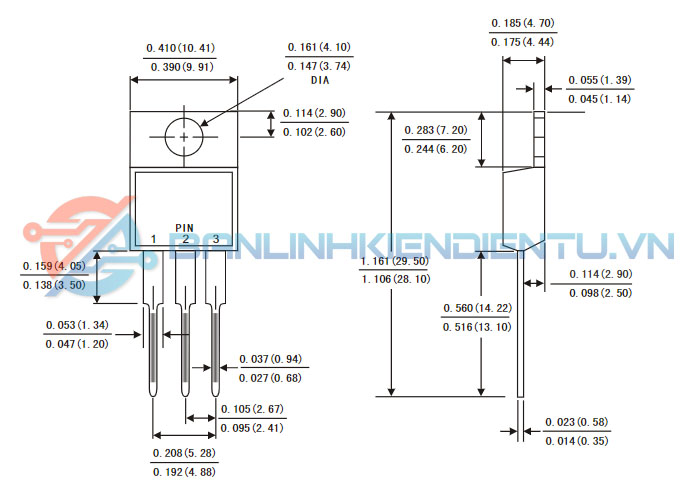

Kích thước MBR40100CT

Xem thêm: Nhiều sản phẩm Diode Schottky tại đây

Datasheet MBR40100CT
