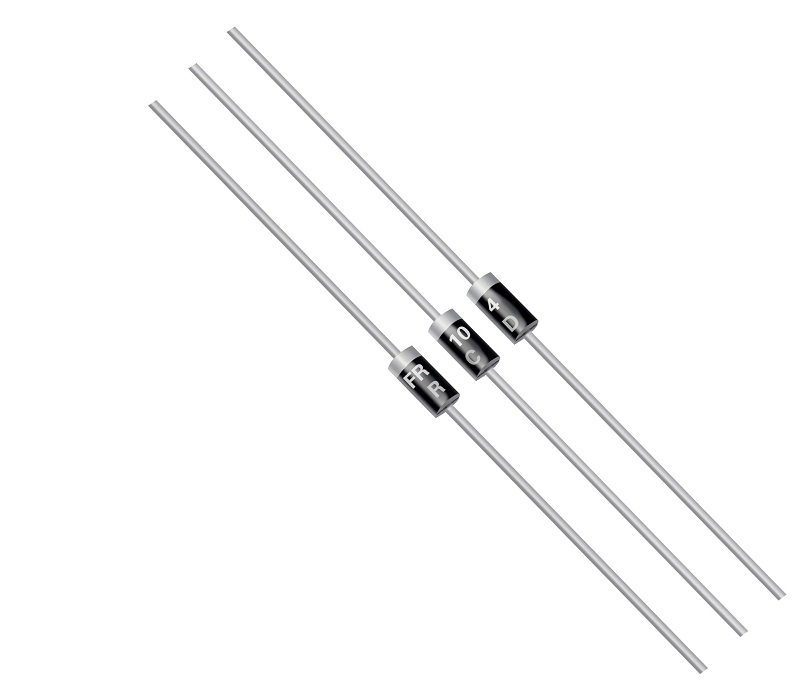

Diode xung FR104 DO-41 1A 400V

Giới thiệu về Diode xung FR104

Diode FR104 là loại diode chỉnh lưu nhanh (Fast Recovery Diode) với khả năng chịu dòng điện 1A và điện áp ngược tối đa lên tới 400V. Nó được thiết kế cho các ứng dụng yêu cầu khả năng phục hồi nhanh, thích hợp cho các bộ nguồn xung, mạch chuyển đổi điện và các mạch chỉnh lưu yêu cầu tốc độ đáp ứng nhanh chóng.

Đặc điểm của Diode xung FR104

1. Khả năng phục hồi nhanh: Diode FR104 có thời gian phục hồi đảo nhanh chóng, thường khoảng 150ns, giúp giảm tổn thất trong quá trình chuyển mạch.
2. Dòng điện tải tối đa: Diode có thể chịu được dòng điện tải lên tới 1A, đủ để sử dụng trong các ứng dụng có công suất trung bình.
3. Điện áp ngược đỉnh (V_RRM): Khả năng chịu điện áp ngược đỉnh lên tới 400V, giúp diode hoạt động ổn định trong các môi trường có sự biến thiên điện áp lớn.
4. Kích thước nhỏ gọn: Được đóng gói trong vỏ DO-41, với kích thước nhỏ gọn, phù hợp cho các mạch điện tử yêu cầu tiết kiệm không gian.

Ứng dụng của Diode xung FR104

• Chỉnh lưu trong các bộ nguồn xung (SMPS): FR104 được sử dụng trong các mạch chỉnh lưu cầu trong bộ nguồn xung, giúp chuyển đổi dòng điện AC sang DC một cách hiệu quả.
• Mạch bảo vệ quá áp: Diode có khả năng bảo vệ các mạch khỏi hiện tượng quá áp hoặc sự cố ngắn mạch.
• Thiết bị điện tử gia dụng: Sử dụng trong các thiết bị điện tử như tivi, máy tính và thiết bị âm thanh để chỉnh lưu và bảo vệ các mạch khỏi điện áp ngược.
• Mạch điều khiển động cơ: Được sử dụng trong các hệ thống điều khiển động cơ và mạch công suất nhỏ.

Thông số kỹ thuật của Diode FR104

• Điện áp ngược cực đại (V_RRM): 400V
• Dòng điện tải liên tục (I_F): 1A
• Dòng điện đỉnh (I_FRM): 30A
• Thời gian phục hồi đảo (T_rr): 150ns
• Điện áp rơi thuận (V_F): 1.3V (ở dòng điện 1A)
• Nhiệt độ hoạt động: -65°C đến +150°C
• Vỏ bọc: DO-41

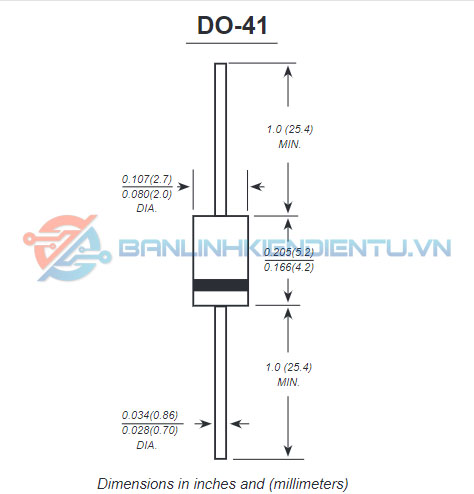

Kích thước FR104

Xem thêm: Nhiều sản phẩm Diode xung tại đây

Datasheet FR104
