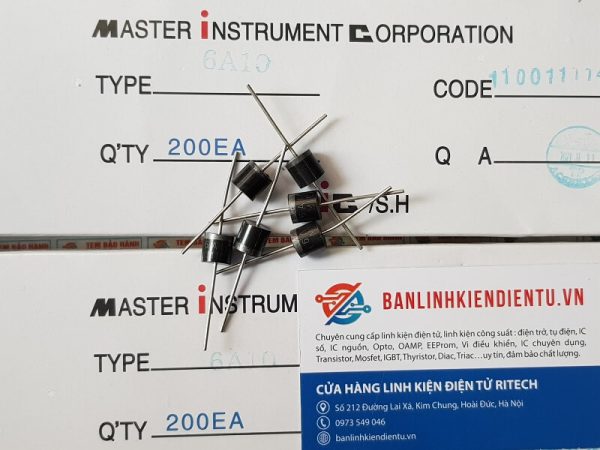

Diode chỉnh lưu 6A10 6A 1000V

Giới thiệu về 6A10

6A10 là một loại diode chỉnh lưu công suất cao thuộc dòng diode chỉnh lưu tiêu chuẩn, có khả năng chịu được dòng điện lớn và điện áp ngược cao. Đây là linh kiện phổ biến trong các ứng dụng cần chỉnh lưu dòng điện từ xoay chiều (AC) sang một chiều (DC), đặc biệt trong các mạch nguồn công suất lớn và thiết bị điện tử công nghiệp. 6A10 là một loại diode chỉnh lưu mạnh mẽ, có khả năng chịu được dòng điện 6A và điện áp ngược lên tới 1000V. Với đặc tính điện tốt và khả năng hoạt động bền bỉ, diode này phù hợp cho các ứng dụng trong mạch nguồn, thiết bị công nghiệp, và các thiết bị điện gia dụng. Đây là lựa chọn tốt cho những ứng dụng cần chỉnh lưu dòng điện công suất lớn và ổn định.

Đặc điểm nổi bật 6A10

• Chỉnh lưu dòng điện cao: Diode 6A10 có khả năng dẫn dòng điện với cường độ lớn (lên đến 6A) và có thể chịu được điện áp ngược lên đến 1000V, giúp cải thiện hiệu suất chỉnh lưu trong các mạch điện công suất lớn.
• Thiết kế bền chắc: Diode 6A10 được thiết kế với lớp vỏ kín nhằm bảo vệ linh kiện khỏi môi trường khắc nghiệt và tản nhiệt tốt, giúp duy trì hiệu suất hoạt động ổn định trong thời gian dài.
• Ứng dụng đa dạng: Nó phù hợp cho các bộ nguồn, thiết bị gia dụng, mạch điện tử công nghiệp và các ứng dụng yêu cầu độ bền cao.

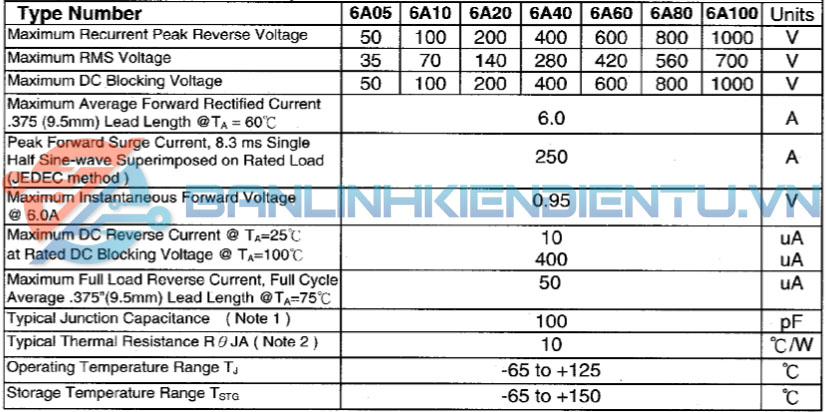

Thông số kỹ thuật 6A10

• Dòng điện thuận định mức (If): 6A
  • Đây là mức dòng điện tối đa mà diode có thể dẫn qua liên tục mà không bị hư hỏng.
• Điện áp ngược cực đại (Vr): 1000V
  • Điện áp ngược cực đại mà diode có thể chịu được mà không bị phá vỡ.
• Điện áp thuận (Vf): 1.1V @ 6A
  • Điện áp rơi trên diode khi nó dẫn dòng điện 6A, thường ở mức 1.1V, giúp giảm thiểu tổn thất năng lượng.
• Dòng điện rò ngược (Ir): 10µA @ 1000V
  • Dòng rò ngược rất thấp khi điện áp ngược được áp dụng, đảm bảo hiệu suất và tuổi thọ cho diode.
• Thời gian phục hồi ngược (Trr): Khoảng 2µs
  • Thời gian phục hồi ngược tương đối dài so với các diode tốc độ cao, nhưng phù hợp với các ứng dụng chỉnh lưu thông thường.
• Nhiệt độ hoạt động (Tj): -55°C đến +150°C
  • Dải nhiệt độ rộng cho phép hoạt động ổn định trong môi trường khắc nghiệt mà không ảnh hưởng đến hiệu suất.

Ứng dụng 6A10

• Chỉnh lưu trong bộ nguồn: Diode 6A10 thường được sử dụng trong các bộ chỉnh lưu toàn sóng hoặc nửa sóng trong các mạch chuyển đổi AC sang DC, thường thấy trong các bộ cấp nguồn cho thiết bị điện tử và công nghiệp.
• Nguồn điện chuyển mạch: Được sử dụng trong các bộ nguồn chuyển mạch (SMPS) và các mạch lọc để đảm bảo điện áp DC ổn định sau khi chỉnh lưu.
• Thiết bị gia dụng: Diode 6A10 cũng có thể được tìm thấy trong các thiết bị gia dụng như tủ lạnh, máy giặt, điều hòa không khí, và các thiết bị tiêu thụ điện năng lớn khác.
• Mạch bảo vệ: Dùng để bảo vệ các thành phần điện tử khác khỏi các sự cố về điện áp ngược hoặc dòng điện quá cao trong mạch.

Kích thước 6A10

Xem thêm: Nhiều diode chỉnh lưu khác tại đây

Datasheet 6A10
