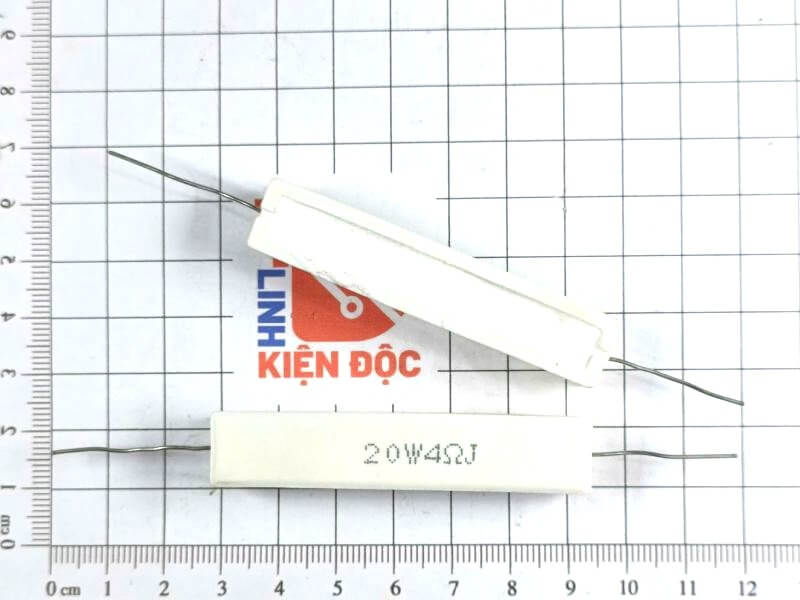

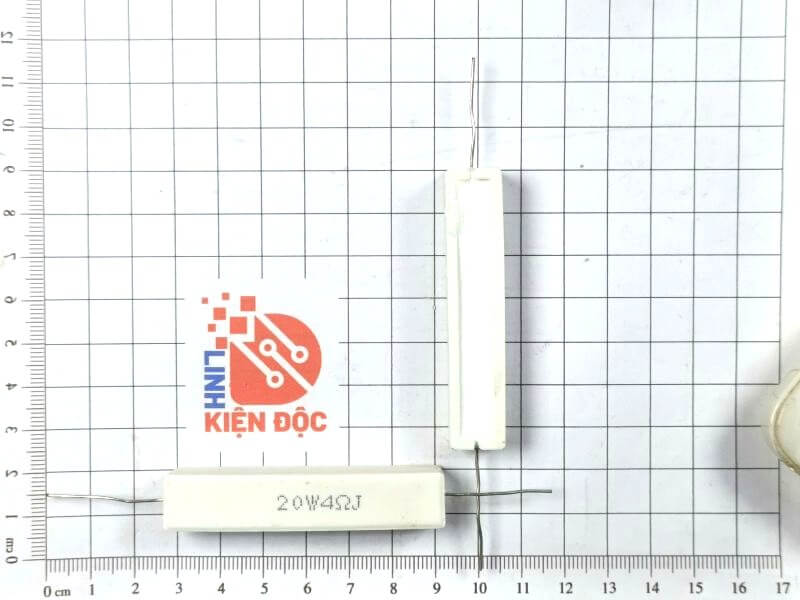

Điện trở sứ 20W 4R 20W4RJ (chân nằm ngang)

 Giới thiệu điện trở sứ 20W4RJ

Điện trở sứ 20W4RJ là loại điện trở công suất lớn, có giá trị điện trở 4R và dung sai ±5%. Với khả năng chịu tải công suất lên đến 20W, loại điện trở này thường được sử dụng trong các mạch công suất cao hoặc mạch yêu cầu giới hạn dòng mạnh. Vỏ bọc sứ giúp cách điện và tản nhiệt hiệu quả, đảm bảo độ ổn định và an toàn khi hoạt động lâu dài.

Chức năng điện trở sứ 20W4RJ

• Giới hạn dòng điện trong mạch điện tử hoặc điện công suất.

• Phân chia điện áp trong các mạch điều khiển.

• Làm tải giả trong quá trình thử nghiệm mạch nguồn hoặc mạch khuếch đại.

• Bảo vệ linh kiện khác bằng cách tiêu tán công suất dư thừa.

• Ổn định điện áp và dòng trong các hệ thống điện công nghiệp.

Nguyên lý hoạt động:

• Khi dòng điện chạy qua điện trở, theo định luật Ohm (V = IR), điện trở tạo ra sự cản trở dòng điện tương ứng với 4 ohm.

• Năng lượng điện bị tiêu tán dưới dạng nhiệt năng.

• Cấu tạo dây quấn bên trong điện trở giúp tăng độ bền, khả năng chịu tải cao và ổn định hoạt động lâu dài.

• Vỏ sứ giúp cách điện tốt và tản nhiệt nhanh ra môi trường xung quanh.

Thông số kỹ thuật:

• Công suất định mức: 20 watt.

• Giá trị điện trở: 4 ohm.

• Dung sai: ±5% (ký hiệu “J”).

• Loại điện trở: Dạng dây quấn (wirewound).

• Vỏ ngoài: Ceramic (sứ) chịu nhiệt cao.

• Điện áp làm việc tối đa: khoảng 500V (tùy thuộc nhà sản xuất).

• Hai đầu có chân kim loại để hàn hoặc bắt vít cố định.

Ứng dụng của điện trở sứ 20W4RJ

• Trong mạch nguồn và thiết bị công suất lớn cần điều tiết dòng điện.

• Trong thiết bị điện tử dân dụng và công nghiệp có tải lớn.

• Làm tải mô phỏng để kiểm tra hiệu suất bộ nguồn hoặc bộ khuếch đại âm thanh.

• Trong hệ thống điều khiển động cơ, mạch khởi động mềm hoặc mạch xả tụ điện.

• Trong các thiết bị thử nghiệm và đào tạo kỹ thuật điện.

 Ưu điểm của điện trở sứ 20W4RJ

• Chịu được dòng lớn và tản nhiệt tốt nhờ thiết kế công suất cao.

• Độ bền cơ học và độ ổn định nhiệt cao.

• Vỏ sứ cách điện an toàn, không dẫn điện ra bên ngoài.

• Dễ sử dụng, dễ lắp đặt trong nhiều loại mạch điện.

• Tuổi thọ cao khi sử dụng đúng công suất và điều kiện nhiệt độ.

 Hướng dẫn sử dụng:

• Gắn điện trở ở vị trí thoáng để tối ưu hiệu quả tản nhiệt.

• Có thể bắt vít lên khung kim loại để tăng tản nhiệt nếu cần.

• Hàn chắc chắn hai chân điện trở vào mạch, tránh rung động làm gãy hoặc bong chân.

• Không để gần các linh kiện nhạy cảm với nhiệt hoặc vật liệu dễ cháy.

• Tránh chạm tay vào điện trở khi đang hoạt động vì có thể rất nóng.

• Nên sử dụng với công suất dưới 80% định mức để tăng độ bền và độ ổn định lâu dài
