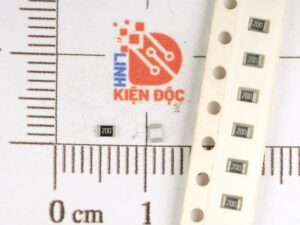

Điện trở dán 0805 5.6R 5% (dây 50c)

Giới thiệu về điện trở dán 0805 5.6R 5%

Điện trở dán 0805 5.6R 5% là một loại điện trở SMD (Surface Mount Device) với kích thước nhỏ gọn, rất phổ biến trong các mạch điện tử hiện đại. Linh kiện này có giá trị 5.6 ohm (5.6R) và sai số 5%, nghĩa là giá trị thực tế có thể dao động trong phạm vi ±5% so với giá trị danh định.

• Kích thước 0805: Với kích thước tiêu chuẩn 2.0 mm x 1.25 mm, điện trở này rất phù hợp cho các thiết kế mạch in nhỏ gọn, tiết kiệm không gian và thuận tiện trong quá trình lắp ráp tự động.

• Giá trị 5.6 ohm (5.6R): Thích hợp cho các ứng dụng yêu cầu điều chỉnh dòng điện hoặc chia áp trong các mạch điện tử, bao gồm mạch LED, mạch nguồn, và các thiết bị điện tử khác.

• Sai số 5%: Giá trị thực tế có thể nằm trong khoảng 5.32 ohm đến 5.88 ohm, đảm bảo hiệu suất ổn định và chính xác trong hầu hết các ứng dụng tiêu chuẩn.

Thông số kỹ thuật của điện trở dán 0805

• Kích thước (inch): 0805 (0.08″ x 0.05″)

• Kích thước (mm): khoảng 2.0 mm x 1.25 mm

• Công suất tiêu chuẩn: 1/8W (0.125 watt)

• Điện áp tối đa: khoảng 150V – 200V (tùy theo hãng sản xuất)

• Dải giá trị điện trở: từ vài ohm đến hàng triệu ohm (MΩ)

• Sai số phổ biến: ±1%, ±5%, ±10%

• Chất liệu: film carbon, thick film, hoặc thin film

Cách chọn kích thước điện trở dán

• Dựa vào công suất yêu cầu: mạch dòng cao cần điện trở lớn hơn

• Tùy vào diện tích bảng mạch (PCB): nếu không gian hạn chế thì dùng loại nhỏ

• Đối với người mới hàn thủ công: nên chọn kích thước 0805 trở lên (dễ thao tác hơn loại nhỏ như 0603)

Cách đọc mã 3 số trên điện trở dán

• Mã 3 số gồm: 2 chữ số đầu là giá trị gốc, số cuối là số lượng số 0

• Ví dụ:

  • 102 = 10 × 10² = 1000 Ω (1kΩ)

  • 472 = 47 × 10² = 4700 Ω (4.7kΩ)

  • 104 = 10 × 10⁴ = 100,000 Ω (100kΩ)

  • 100 = 10 × 10⁰ = 10 Ω

• Mã “000” hoặc “0” là điện trở 0Ω, dùng để nối mạch (jumper)

Cách đổi kích thước điện trở dán từ inch sang mm

• Công thức đổi: 1 inch = 25.4 mm

• Ví dụ điện trở 2010:

  • 2010 = 0.20 inch x 0.10 inch

  • Đổi ra mm:

    • 0.20 × 25.4 = 5.08 mm

    • 0.10 × 25.4 = 2.54 mm

  • Kết luận: kích thước điện trở 2010 ≈ 5.08 mm x 2.54 mm
