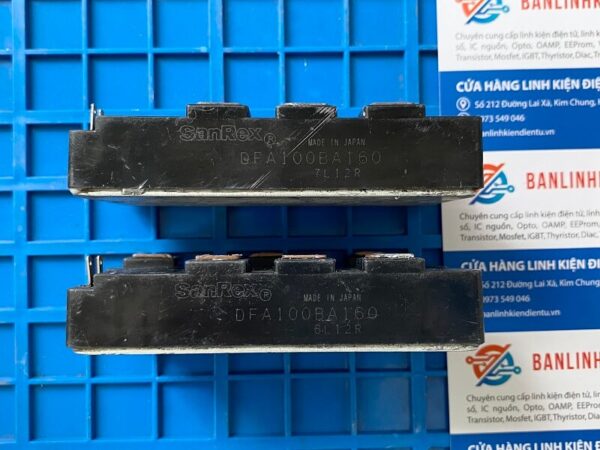

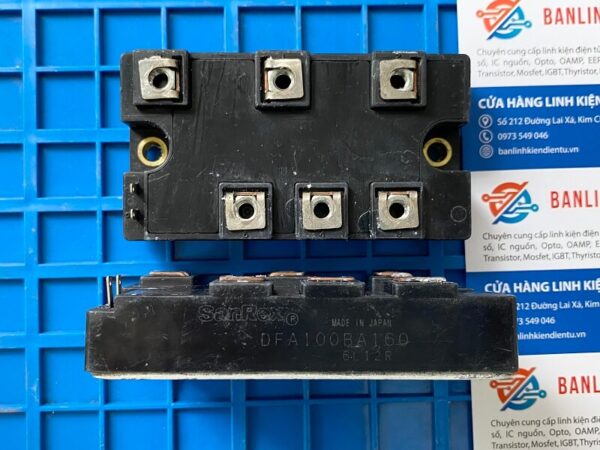

DFA100BA160, MDST100-16 Diode cầu 3 pha + Thyristor (tháo máy)

Giới thiệu về DFA100BA160

DFA100BA160 là một module diode chỉnh lưu công suất cao, với khả năng dẫn dòng lên tới 100A và điện áp ngược tối đa 1600V. Được thiết kế cho các ứng dụng công nghiệp và năng lượng, module này cung cấp hiệu suất tối ưu và độ tin cậy cao. Với khả năng hoạt động trong môi trường khắc nghiệt, DFA100BA160 là lựa chọn lý tưởng cho các hệ thống nguồn điện, hệ thống năng lượng tái tạo và các thiết bị điều khiển động cơ.

Đặc điểm nổi bật DFA100BA160

• Cấu trúc diode cầu: DFA100BA160 được cấu hình với bốn diode, cho phép nó hoạt động như một cầu chỉnh lưu, tối ưu hóa quá trình chuyển đổi AC sang DC.
• Dòng điện định mức cao: Module này có khả năng dẫn dòng lên tới 100A, thích hợp cho các ứng dụng yêu cầu công suất lớn.
• Điện áp ngược cực đại: DFA100BA160 có khả năng chịu điện áp ngược lên tới 1600V, đảm bảo độ tin cậy trong các hệ thống điện áp cao.
• Hiệu suất tản nhiệt: Thiết kế của module giúp tản nhiệt hiệu quả, giúp duy trì hiệu suất hoạt động ổn định ngay cả trong điều kiện làm việc khắc nghiệt.

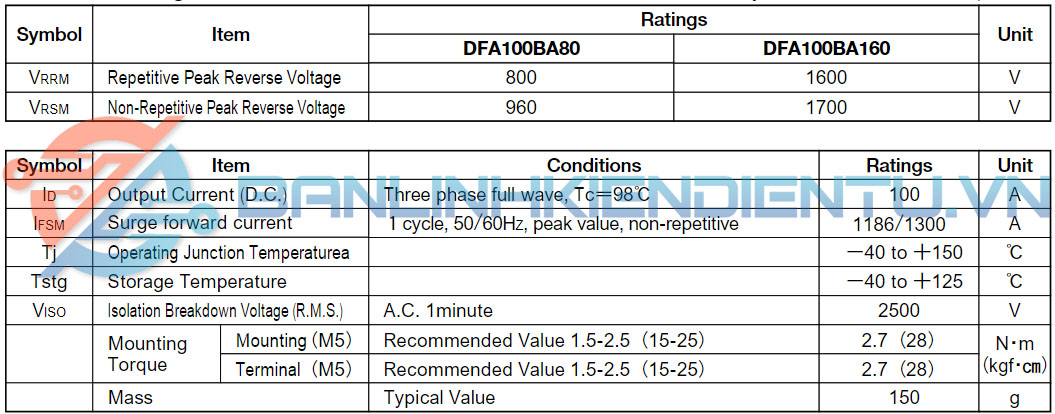

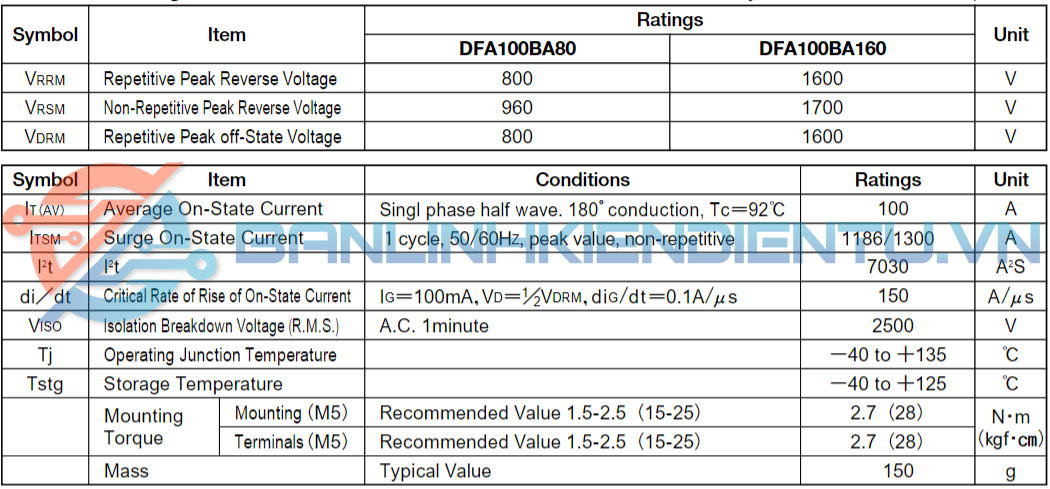

Thông số kỹ thuật DFA100BA160

• Dòng điện định mức (If): 100A
  • Dòng điện tối đa mà module có thể dẫn liên tục trong điều kiện hoạt động bình thường.
• Điện áp ngược cực đại (Vr): 1600V
  • Điện áp ngược lớn nhất mà diode có thể chịu đựng mà không bị hỏng.
• Điện áp thuận (Vf): Khoảng 1.5V
  • Điện áp rơi qua mỗi diode khi dẫn dòng, giúp giảm tổn thất điện năng.
• Dòng rò ngược (Ir): <10µA
  • Dòng rò ngược rất nhỏ, giúp cải thiện hiệu suất hoạt động.
• Nhiệt độ hoạt động (Tj): -40°C đến +125°C
  • DFA100BA160 có khả năng hoạt động ổn định trong nhiều điều kiện nhiệt độ khác nhau.

Ứng dụng DFA100BA160

• Nguồn điện công nghiệp: DFA100BA160 thường được sử dụng trong các bộ nguồn AC-DC, giúp chuyển đổi dòng điện AC từ lưới điện thành DC cho các thiết bị điện tử.
• Hệ thống năng lượng tái tạo: Module này được áp dụng trong các hệ thống năng lượng mặt trời, nơi cần chuyển đổi năng lượng AC từ máy phát thành DC để sạc pin hoặc cung cấp cho tải sử dụng.
• Thiết bị điều khiển động cơ: DFA100BA160 cũng được sử dụng trong các ứng dụng điều khiển động cơ, giúp cung cấp nguồn điện ổn định cho các thiết bị công nghiệp.
• Hệ thống UPS (Uninterruptible Power Supply): Trong các hệ thống UPS, DFA100BA160 giúp duy trì dòng điện liên tục trong trường hợp mất điện, đảm bảo hoạt động của các thiết bị quan trọng.

Sơ đồ tương đương DFA100BA160

Kích thước DFA100BA160

Xem thêm: Nhiều diode cầu khác tại đây

Datasheet DFA100BA160
