Diode kép Sanrex DD100KB160S 100A 1600V

Giới thiệu về DD100KB160

DD100KB160 là một module diode kép công suất cao, với khả năng dẫn dòng lên tới 100A và chịu đựng điện áp ngược lên đến 1600V. Được thiết kế chắc chắn và bền bỉ, module này là lựa chọn lý tưởng cho các ứng dụng công nghiệp yêu cầu công suất lớn như nguồn điện công nghiệp, hệ thống năng lượng tái tạo, và bộ điều khiển động cơ. Với độ tin cậy và hiệu suất cao, DD100KB160 giúp tăng cường tính ổn định và hiệu quả cho các hệ thống điện tử công suất lớn.

Đặc điểm nổi bật DD100KB160

• Cấu trúc diode kép: DD100KB160 bao gồm hai diode công suất trong một module duy nhất, giúp tiết kiệm không gian và đơn giản hóa thiết kế mạch.
• Dòng điện cao: Khả năng dẫn dòng lên tới 100A, làm cho nó phù hợp với các ứng dụng yêu cầu dòng điện lớn như hệ thống năng lượng và biến tần công suất cao.
• Điện áp ngược cao: Điện áp ngược cực đại lên tới 1600V, đảm bảo hoạt động ổn định trong các ứng dụng điện áp cao, đặc biệt là trong các hệ thống công nghiệp.
• Thiết kế module chắc chắn: Được thiết kế để chịu được môi trường khắc nghiệt với vỏ cách điện và tản nhiệt tốt, đảm bảo hiệu suất và độ bền lâu dài.

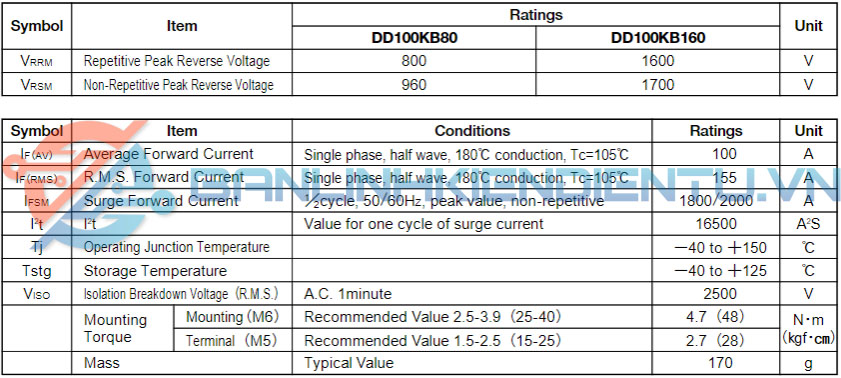

Thông số kỹ thuật DD100KB160

• Dòng điện định mức (If): 100A
  • Dòng điện tối đa mà mỗi diode trong module có thể dẫn liên tục mà không bị hỏng.
• Điện áp ngược cực đại (Vr): 1600V
  • Điện áp ngược tối đa mà diode có thể chịu đựng mà không bị đánh thủng.
• Điện áp thuận (Vf): Khoảng 1.2V
  • Điện áp rơi qua mỗi diode khi dẫn dòng, với giá trị nhỏ để giảm thiểu tổn thất năng lượng.
• Dòng rò ngược (Ir): <10µA
  • Dòng điện rò ngược rất nhỏ, giúp nâng cao hiệu suất trong quá trình hoạt động.
• Nhiệt độ hoạt động (Tj): -40°C đến +150°C
  • Module có thể hoạt động trong môi trường nhiệt độ khắc nghiệt, đảm bảo độ bền và ổn định lâu dài.

Ứng dụng DD100KB160

• Nguồn điện công nghiệp: DD100KB160 được sử dụng trong các bộ nguồn công suất lớn, biến tần, và các hệ thống điều khiển động cơ.
• Hệ thống năng lượng tái tạo: Module diode này thường xuất hiện trong các hệ thống năng lượng mặt trời hoặc năng lượng gió, nơi nó giúp chuyển đổi dòng AC từ máy phát thành DC.
• Hệ thống UPS (Uninterruptible Power Supply): Trong các hệ thống UPS, DD100KB160 đóng vai trò quan trọng trong việc chỉnh lưu dòng điện và đảm bảo cung cấp nguồn điện liên tục trong các trường hợp mất điện.
• Thiết bị hàn: DD100KB160 được sử dụng trong các thiết bị hàn công nghiệp yêu cầu dòng điện cao và ổn định.
• Bộ biến tần (Inverter): Diode này có vai trò quan trọng trong các bộ biến tần công suất lớn, giúp điều chỉnh và chuyển đổi dòng điện hiệu quả.

Sơ đồ tương đương DD100KB160

Kích thước DD100KB160

Xem thêm: Nhiều diode cầu khác tại đây

Datasheet DD100KB160
