Dây kẹp nạp ROM trực tiếp cho IC 2 mạch SOIC8/SOP-8 sang DIP-8 nạp chương trình cho Eprom không phải tháo

GIỚI THIỆU CHI TIẾT

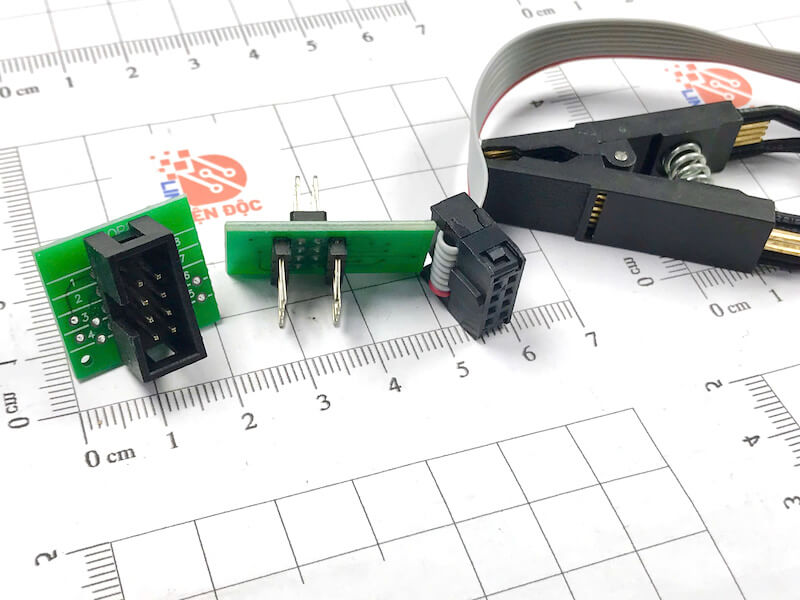

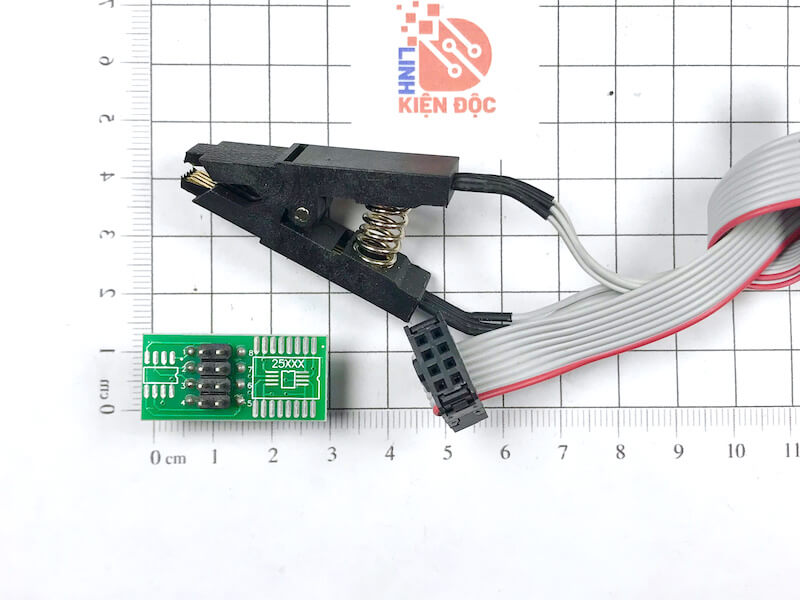

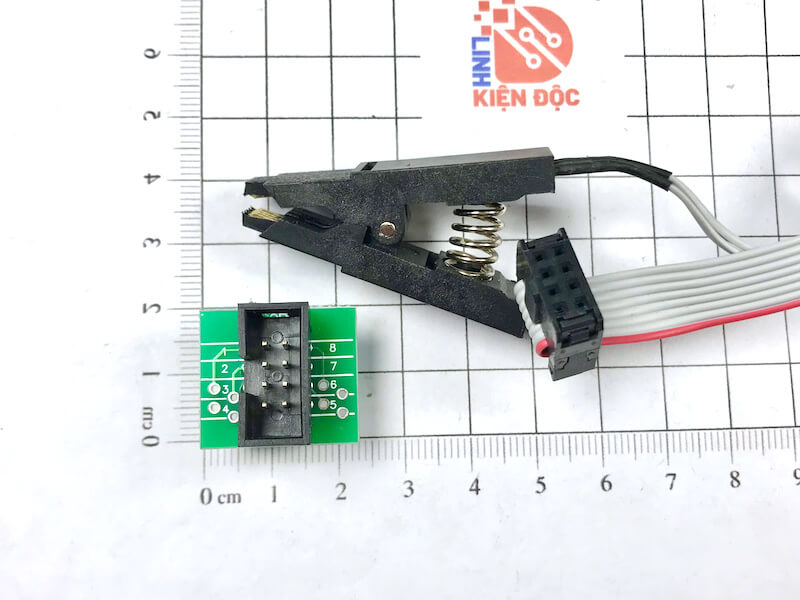

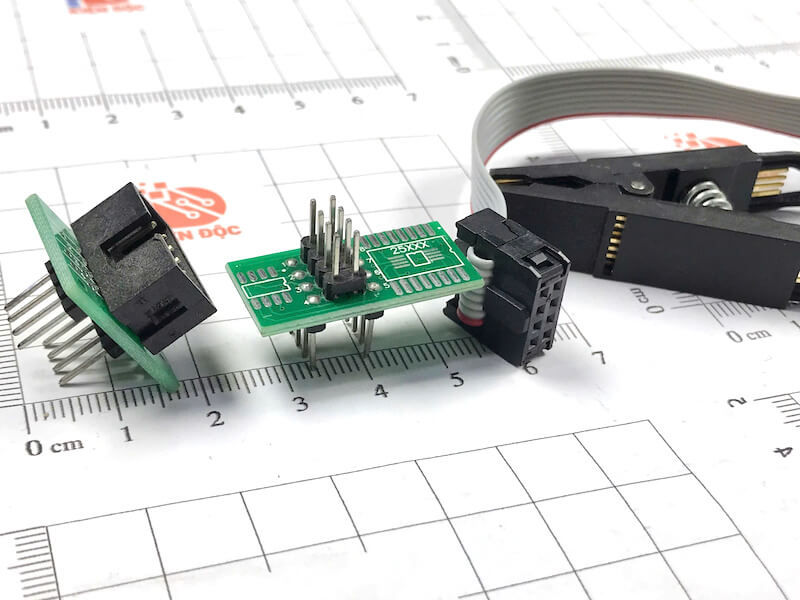

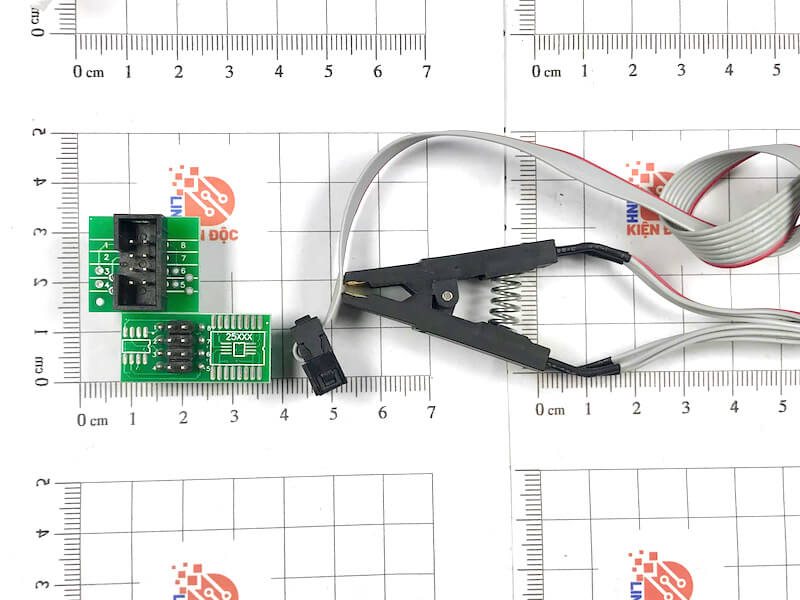

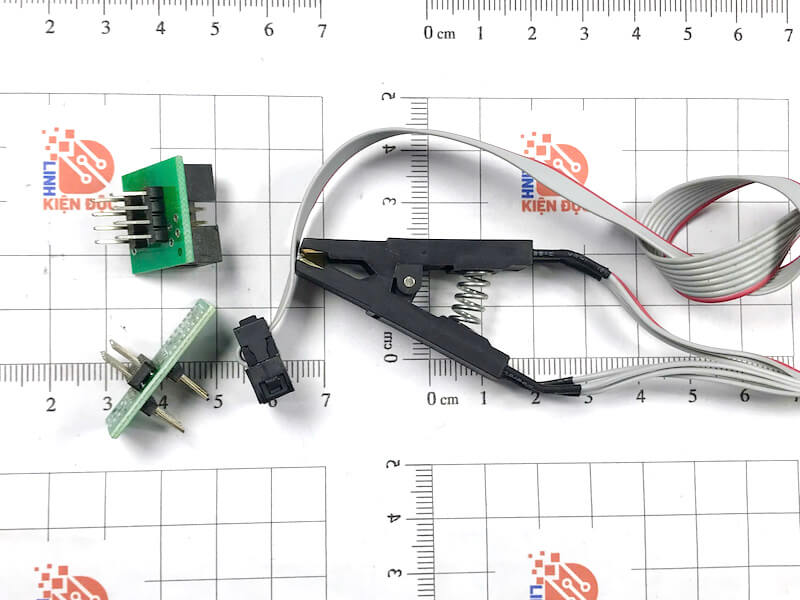

Dây kẹp nạp ROM SOP8/SOIC8 sang DIP-8 là bộ chuyển đổi chuyên dụng giúp nạp, đọc hoặc ghi dữ liệu cho các IC ROM/EEPROM dạng dán SOP-8/SOIC-8 mà không cần tháo linh kiện ra khỏi mạch in (PCB). Sản phẩm thường đi kèm đầu chuyển sang chuẩn DIP-8 để tương thích với các máy nạp thông dụng như TL866, RT809, EZP2019, CH341A…

KHÁI NIỆM

• Là dây kẹp dạng IC clip, dùng để kẹp trực tiếp lên IC dán 8 chân (SOIC8/SOP8)

• Có đầu nối sang socket DIP-8, gắn trực tiếp vào máy nạp ROM

• Cho phép thao tác nạp trực tiếp “In-System” (ISP)

• Phù hợp với IC EEPROM/FLASH như 24Cxx, 25Cxx, 93Cxx, W25Qxx, MX25Lxx, AT25, EN25…

THÔNG SỐ KỸ THUẬT

• Chuẩn kẹp: SOIC8 / SOP8 (pitch 1.27mm)

• Đầu ra: Socket chuyển DIP-8 (2.54mm)

• Chiều dài dây: khoảng 20–30cm tùy loại

• Chất liệu kẹp: Nhựa chống cháy + lò xo inox

• Tương thích: CH341A, TL866II Plus, RT809H, EZP2019…

• Số lần sử dụng: > 1000 lần kẹp nếu dùng đúng cách

NGUYÊN LÝ HOẠT ĐỘNG

• Đầu kẹp tiếp xúc với các chân IC trên bo mạch mà không cần tháo rời

• Dây dẫn tín hiệu từ kẹp qua đầu chuyển sang chân DIP-8

• Máy nạp sẽ giao tiếp với IC thông qua giao thức SPI/I²C tương ứng

• IC vẫn phải được cấp nguồn (hoặc từ máy nạp) để hoạt động bình thường

CHỨC NĂNG

• Đọc – ghi – backup firmware cho các IC ROM/FLASH dán

• Nạp chương trình sửa lỗi BIOS, TV, laptop, router, đầu kỹ thuật số

• Sao lưu dữ liệu IC ROM gốc trước khi cập nhật hoặc thay thế

• Phù hợp cho sửa chữa tại chỗ – không làm hỏng chân IC

ỨNG DỤNG

• Sửa lỗi BIOS PC, Mainboard, Laptop, TV, Android Box, Router

• Gỡ mã bảo vệ – nạp lại firmware IC Flash SOP-8

• Backup & restore EEPROM trong thiết bị đo lường, công nghiệp

• Dùng trong phòng kỹ thuật – sửa chữa main, đồ điện tử dân dụng
