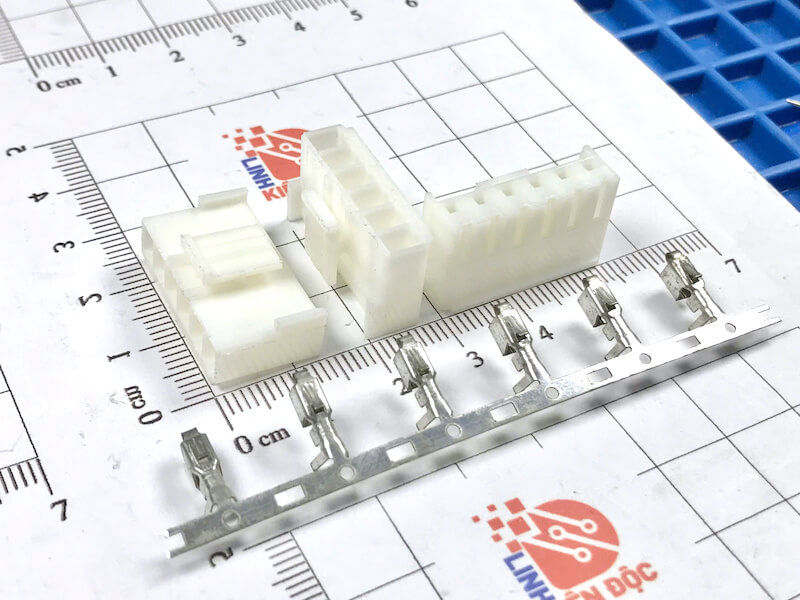

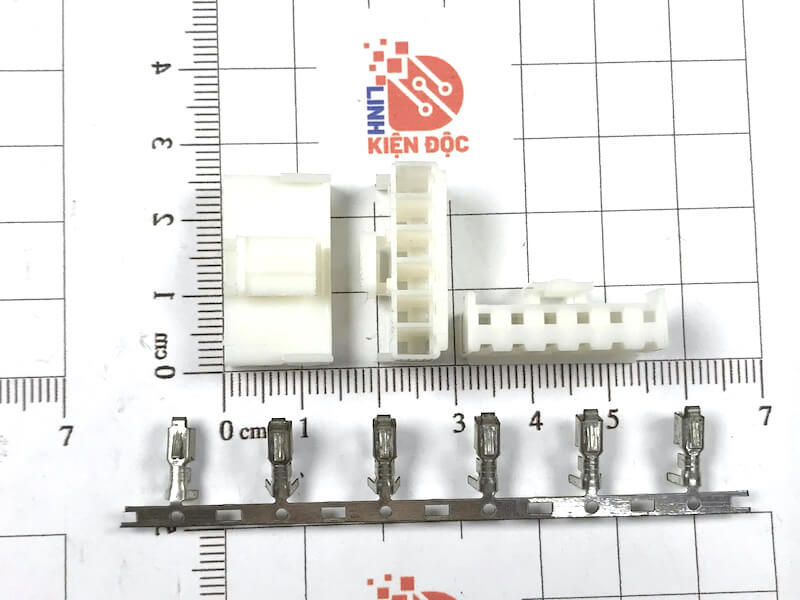

Đầu Nối Header VH 3.96mm 6 Chân cái VH-6Y + Lõi Kẽm

GIỚI THIỆU CHI TIẾT

Đầu nối VH-6Y là đầu cái dạng 6 chân của dòng VH Series 3.96mm, chuyên dùng để kết nối dây dẫn với mạch điện hoặc thiết bị công suất. Với kết cấu chắc chắn, chịu được dòng cao tới 7A, sản phẩm lý tưởng cho các ứng dụng đòi hỏi độ ổn định cao và khả năng tháo lắp nhanh chóng. Mỗi đầu nối đi kèm 6 lõi kẽm crimp.

KHÁI NIỆM

• Là đầu cái loại tháo rời, dùng để kết nối dây điện vào chân pin PCB hoặc đầu đực.

• Dòng VH có cấu trúc mạnh, phù hợp với công nghiệp nhẹ và thiết bị dân dụng.

• Lõi kẽm dùng để ép dây dẫn trước khi lắp vào housing VH-6Y.

THÔNG SỐ KỸ THUẬT

• Mã sản phẩm: VH-6Y

• Số chân: 6 chân

• Pitch: 3.96mm

• Vật liệu housing: PBT cách điện, chịu nhiệt cao

• Chất liệu terminal: Đồng mạ thiếc

• Dòng điện định mức: 7A

• Điện áp chịu tải: 250V AC/DC

• Kiểu ép dây: Crimp bằng tay hoặc kìm chuyên dụng

• Nhiệt độ hoạt động: -25°C đến +85°C

NGUYÊN LÝ HOẠT ĐỘNG

• Dây được ép chặt vào lõi kẽm rồi lắp vào vỏ nhựa.

• Sau đó đầu nối được cắm vào header male hoặc PCB pin 6 chân.

• Tạo ra kết nối truyền dẫn chắc chắn, ổn định và tháo lắp nhanh.

CHỨC NĂNG

• Tạo kết nối chắc chắn, có thể tháo rời với 6 dây dẫn.

• Dẫn dòng ổn định, tránh tiếp xúc lỏng gây đánh lửa hoặc cháy mạch.

• Hỗ trợ kết nối mạch nhiều kênh, mạch điều khiển phức tạp.

ỨNG DỤNG

• Module điều khiển 6 kênh, relay 6 cổng, board ghép tín hiệu.

• Thiết bị dân dụng hoặc công nghiệp nhỏ có nhiều đầu kết nối.

• Nguồn LED, máy lọc nước, bảng điều khiển cảm ứng.

• DIY robot, mạch điện tử, kết nối board mở rộng.
