Đầu Nối Header VH 3.96mm 5 Chân cái VH-5Y + Lõi Kẽm

GIỚI THIỆU CHI TIẾT

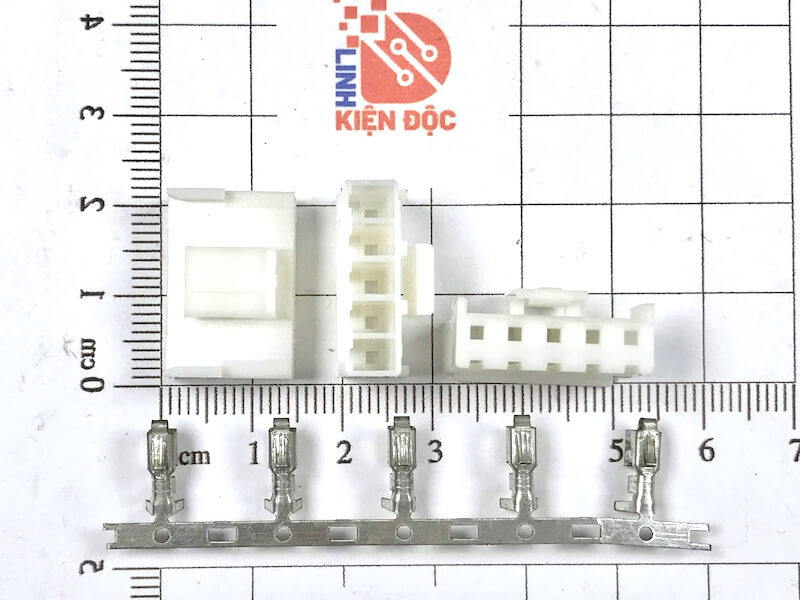

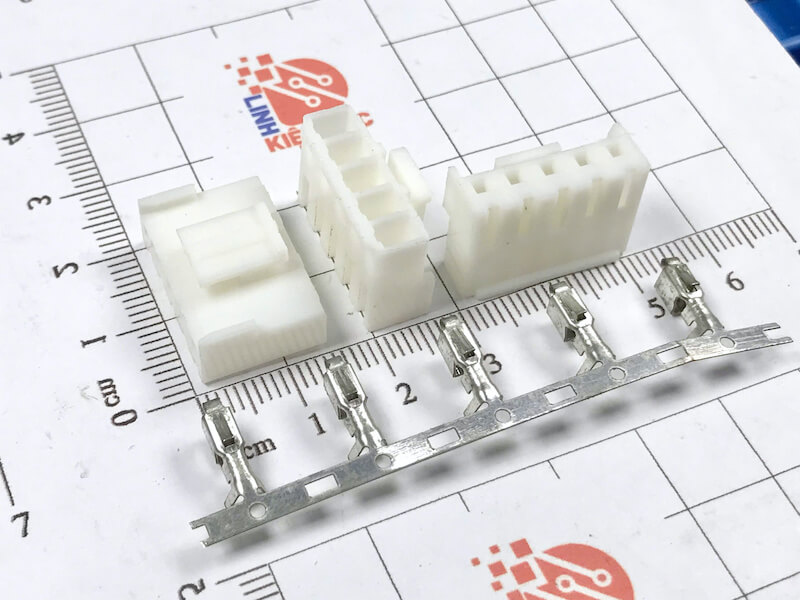

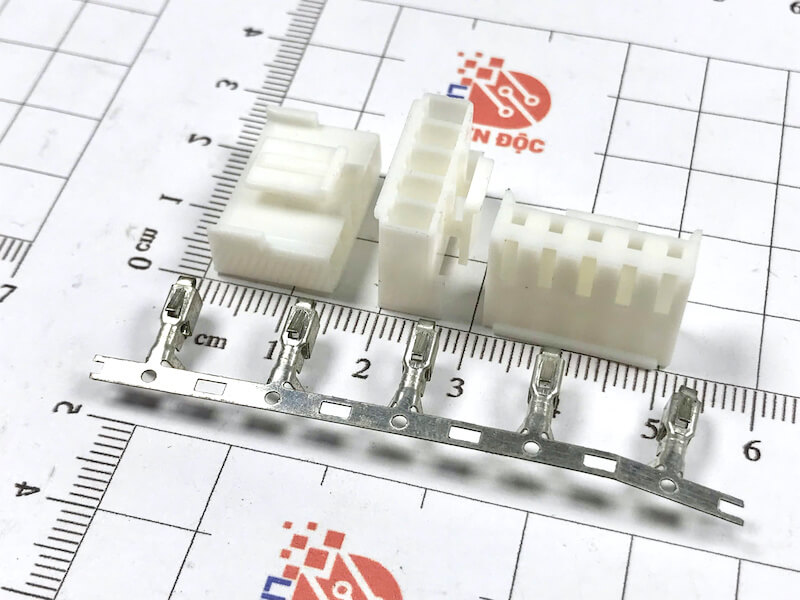

Đầu nối VH-5Y là đầu cái thuộc dòng VH Series chuẩn công nghiệp, gồm 5 chân, khoảng cách tiêu chuẩn 3.96mm, chuyên dùng để nối dây với mạch hoặc thiết bị tải có công suất vừa đến cao. Sản phẩm đi kèm 5 lõi kẽm để kẹp dây chắc chắn, dễ lắp đặt và phù hợp với cả sản xuất và sửa chữa thiết bị điện tử.

KHÁI NIỆM

• Là đầu nối cái (female connector) sử dụng trong hệ thống nguồn hoặc tín hiệu công suất.

• Dòng VH Series 3.96mm được thiết kế chịu dòng cao, dễ tháo lắp, phù hợp với điều kiện công nghiệp.

• Dây dẫn được ép vào lõi kẽm, sau đó gắn vào housing nhựa VH-5Y.

THÔNG SỐ KỸ THUẬT

• Mã sản phẩm: VH-5Y

• Số chân: 5 chân

• Khoảng cách chân (pitch): 3.96mm

• Vỏ nhựa: PBT chống cháy, chịu nhiệt

• Lõi kẽm: Đồng mạ thiếc, dẫn điện tốt

• Dòng điện định mức: 7A

• Điện áp hoạt động: 250V AC/DC

• Kiểu gắn dây: Crimp (dùng kìm hoặc thao tác tay)

• Nhiệt độ làm việc: -25°C ~ +85°C

NGUYÊN LÝ HOẠT ĐỘNG

• Mỗi dây điện được ép vào lõi kẽm crimp, sau đó gắn vào housing VH-5Y.

• Khi cắm vào đầu đực tương ứng, mối nối sẽ chắc chắn, đảm bảo tiếp xúc ổn định.

• Cho phép truyền tải tín hiệu hoặc nguồn giữa thiết bị với board mạch.

CHỨC NĂNG

• Tạo kết nối tháo rời chắc chắn cho 5 dây dẫn.

• Truyền tín hiệu hoặc nguồn ổn định cho hệ thống mạch hoặc thiết bị tải.

• Tiết kiệm thời gian lắp ráp, dễ thay thế – bảo trì.

ỨNG DỤNG

• Thiết bị điện gia dụng, bảng điều khiển công suất.

• Nguồn tổ ong, LED driver 5 kênh, mạch điều khiển relay.

• Module mở rộng, mạch ghép nối nhiều đường tín hiệu.

• Tủ điện, thiết bị công nghiệp, DIY điện tử.
