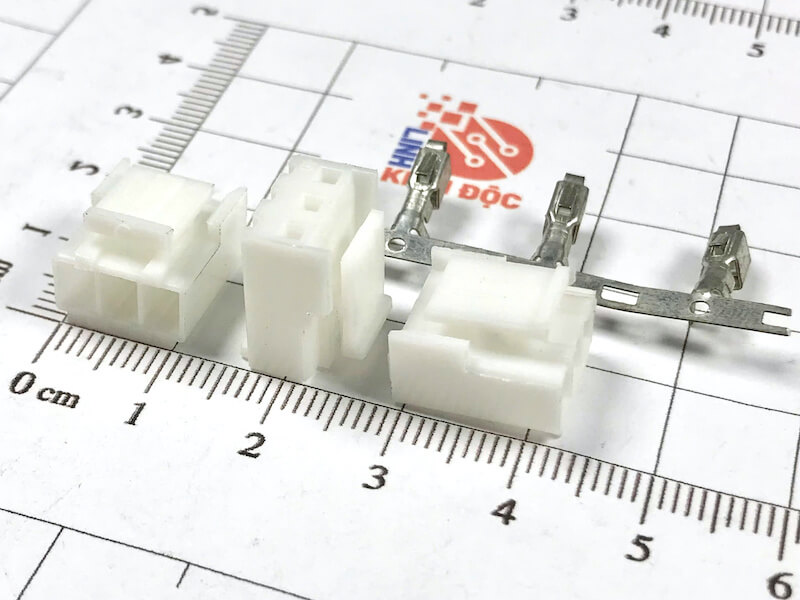

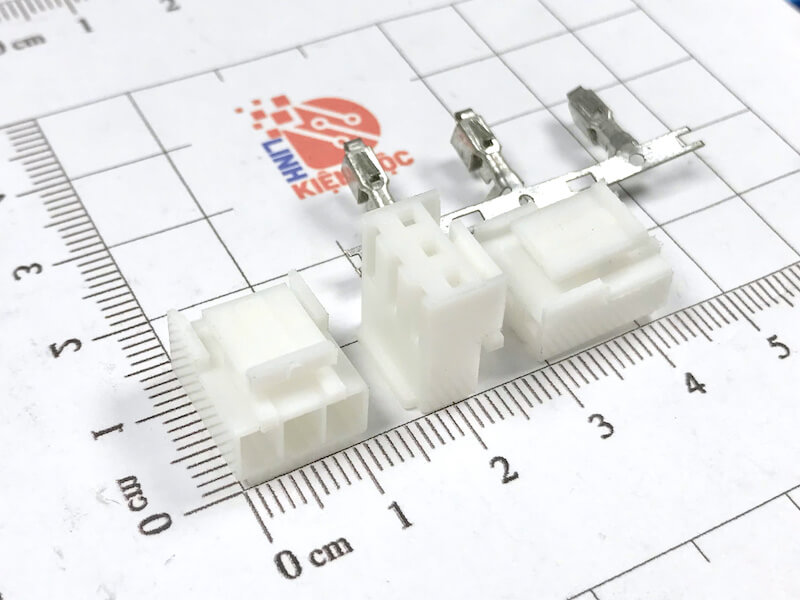

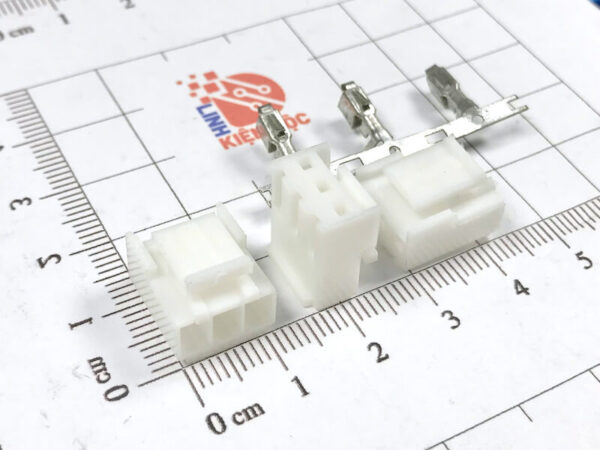

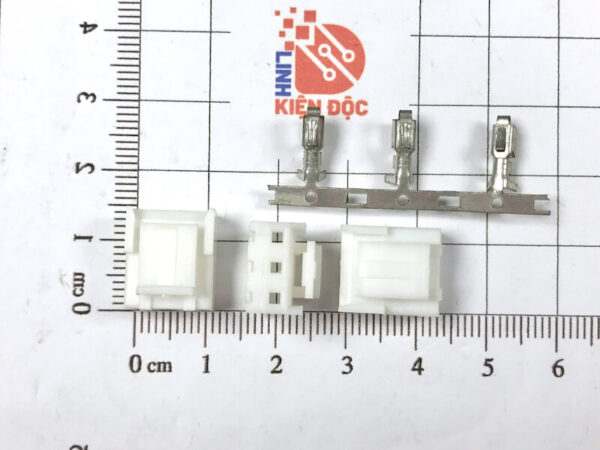

Đầu Nối Header VH 3.96mm 3 Chân cái VH-3Y + Lõi Kẽm

GIỚI THIỆU CHI TIẾT

Đầu nối VH-3Y là đầu nối cái (female) thuộc dòng VH tiêu chuẩn công nghiệp, có 3 chân, khoảng cách chuẩn 3.96mm, đi kèm lõi kẽm (terminal) để ghép dây điện chắc chắn. Đây là loại đầu nối chuyên dùng cho các mạch công suất vừa, có thể tháo lắp dễ dàng và đảm bảo độ tiếp xúc ổn định.

Sản phẩm thường được sử dụng trong thiết bị điện dân dụng, mạch nguồn LED, mô-đun relay, biến áp, tủ điện và các thiết bị công nghiệp nhỏ.

KHÁI NIỆM

• Là đầu cái trong hệ thống đầu nối VH Series, dùng để kết nối dây điện với chân pin male trên mạch PCB hoặc đầu đực đối ứng.

• Dòng VH có khả năng chịu dòng cao, kết cấu chắc chắn và phù hợp với các ứng dụng yêu cầu truyền dòng ổn định.

• Sử dụng lõi kẽm (crimp terminal) để ép dây điện và lắp vào vỏ nhựa.

THÔNG SỐ KỸ THUẬT

• Mã sản phẩm: VH-3Y

• Số chân: 3 chân

• Khoảng cách chân (Pitch): 3.96mm

• Chất liệu vỏ (housing): Nhựa PBT chống cháy, cách điện tốt

• Chất liệu lõi kẽm (terminal): Đồng mạ thiếc, dẫn điện tốt

• Dòng điện định mức: 7A

• Điện áp hoạt động: 250V AC/DC

• Kiểu gắn dây: Ép crimp bằng kìm hoặc tay

• Nhiệt độ hoạt động: -25°C ~ +85°C

NGUYÊN LÝ HOẠT ĐỘNG

• Dây điện được tuốt vỏ, đưa vào lõi kẽm và ép chặt để cố định.

• Sau đó, lõi được đẩy vào housing VH-3Y, cố định bằng cơ cấu gài.

• Khi cắm vào đầu đực tương ứng, tạo ra mối nối chắc chắn, dẫn điện ổn định, chống rung, chống tuột.

CHỨC NĂNG

• Kết nối dây điện với mạch điện tử hoặc thiết bị ngoại vi.

• Dễ tháo lắp, phù hợp với hệ thống cần bảo trì thường xuyên.

• Truyền dòng điện hoặc tín hiệu ổn định đến 7A.

• Giảm thời gian hàn dây, tăng độ linh hoạt khi lắp ráp.

ỨNG DỤNG

• Mạch nguồn LED, nguồn tổ ong, mạch in công suất nhỏ – trung.

• Thiết bị điện dân dụng như máy lọc nước, điều khiển bếp, mô-đun relay.

• Tủ điện điều khiển, bộ điều tốc, board công suất.

• DIY, điện tử chế tạo, robot, mô hình điều khiển tự động.
