D8279C-2, UPD8279 IC Chuyên Dụng DIP-40( Tháo Máy)

Giới thiệu về IC D8279C-2

µPD8279 là bàn phím có thể lập trình và thiết bị hiển thị đầu vào/ đầu ra cung cấp cho người dùng khả năng hiển thị dữ liệu trên màn hình phân đoạn chữ và số hoặc các chỉ báo đơn giản. RAM hiển thị có thể được lập trình để hoạt động như bộ nhớ 16 x 8 bit hoặc bộ nhớ kép 16 x 4 bit và có thể được bộ xử lý chủ tải hoặc đọc. Màn hình có thể được tải với mục nhập bên phải hoặc bên trái với tính năng tự động tăng địa chỉ RAM hiển thị. Giao diện bàn phím cung cấp tín hiệu được quét tới ma trận phím tiếp xúc 64 có thể mở rộng lên 128. Cảm biến chung hoặc phím bấm cũng có thể được sử dụng. Tổ hợp phím được lưu trữ trong FIFO 8 ký tự và có thể là khóa 2 phím hoặc cuộn qua phím N. Các mục bàn phím tạo ra một ngắt cho bộ xử lý.

Đặc trưng kỹ thuật

• Lập trình bằng bộ xử lý
• 32 màn hình hex hoặc 16 chữ và số
• 64 có thể mở rộng thành 128 bàn phím
• Bàn phím và màn hình đồng thời
• Bàn phím 8 ký tự- FIFO
• Khóa 2 phím hoặc cuộn phím N
• Liên hệ gỡ bỏ
• Hẹn giờ quét có thể lập trình
• Ngắt khi nhập khóa
• Nguồn điện đơn +5V ± 10%

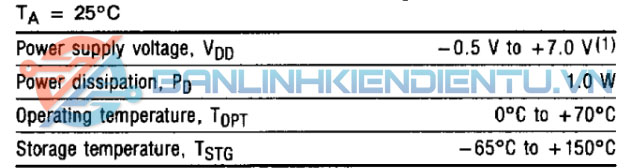

Thông số kỹ thuật của IC D8279C-2

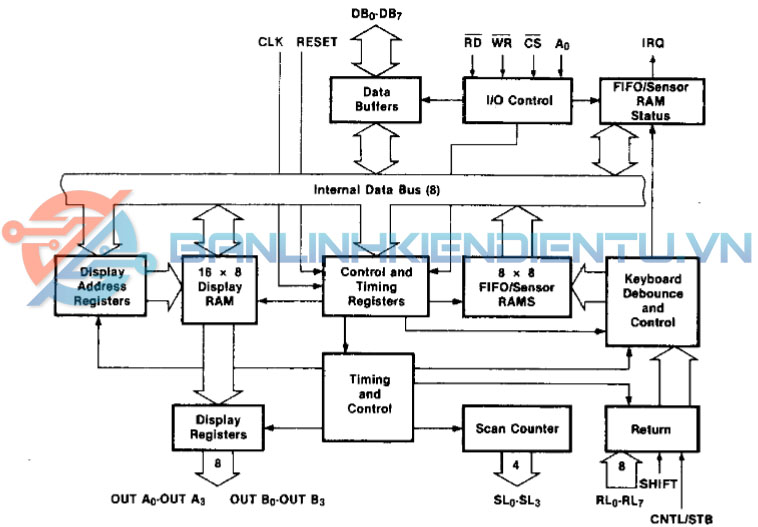

Sơ đồ khối

Sơ đồ chân

Kích thước IC D8279C-2

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet D8279C-2
