D25XB80 Diode chỉnh lưu cầu 25A 800V

Giới thiệu về D25XB80

D25XB80 là một loại diode chỉnh lưu công suất cao, thường được sử dụng trong các ứng dụng điện tử yêu cầu khả năng chịu đựng dòng điện lớn và điện áp ngược cao. D25XB80 là một diode chỉnh lưu công suất cao với khả năng chịu đựng dòng điện lên đến 25A và điện áp ngược tối đa 800V. Với các đặc điểm như điện áp thuận thấp và khả năng hoạt động trong môi trường khắc nghiệt, diode này phù hợp cho nhiều ứng dụng trong điện tử và công nghiệp, đặc biệt là trong các bộ nguồn và hệ thống năng lượng tái tạo.

Đặc điểm nổi bật D25XB80

• Công suất cao: D25XB80 có khả năng chịu đựng dòng điện liên tục lên đến 25A, làm cho nó trở thành lựa chọn lý tưởng cho các ứng dụng công suất lớn.
• Điện áp ngược cao: Với điện áp ngược tối đa lên đến 800V, diode này có khả năng bảo vệ mạch trong các tình huống điện áp cao, phù hợp cho các ứng dụng trong ngành công nghiệp và điện tử.
• Điện áp thuận thấp: Điện áp thuận ở mức 1.1V giúp giảm tổn thất năng lượng khi dòng điện đi qua diode, từ đó nâng cao hiệu suất của mạch.
• Nhiệt độ hoạt động rộng: Diode có thể hoạt động ổn định trong một khoảng nhiệt độ rộng, từ -40°C đến +150°C, giúp tăng cường độ bền và độ tin cậy trong các điều kiện khắc nghiệt.

Thông số kỹ thuật D25XB80

• Điện áp ngược cực đại (VR): 800V
• Dòng điện thuận trung bình (IF): 25A
• Điện áp thuận (VF): Khoảng 1.1V tại dòng 25A
• Dòng rò ngược (IR): Thấp, khoảng 10 mA tại 800V
• Nhiệt độ hoạt động tối đa (Tj): -40°C đến +150°C
• Gói (Package): Thường là dạng DO-214AA (SMB) hoặc tương tự

Ứng dụng D25XB80

• Bộ nguồn chỉnh lưu: D25XB80 thường được sử dụng trong các mạch chỉnh lưu để chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC) trong các bộ nguồn công nghiệp.
• Hệ thống năng lượng tái tạo: Diode này có thể được sử dụng trong các ứng dụng năng lượng mặt trời và các hệ thống điện năng tái tạo khác, giúp đảm bảo hiệu suất cao trong quá trình chuyển đổi năng lượng.
• Mạch bảo vệ: Diode cũng được sử dụng trong các mạch bảo vệ để ngăn chặn dòng điện ngược gây hư hại cho các linh kiện nhạy cảm trong mạch.

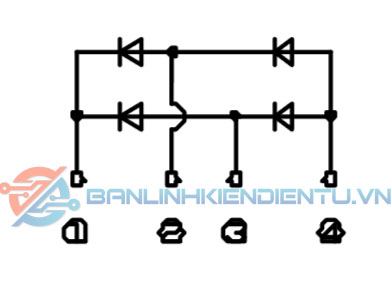

Sơ đồ tương đương D25XB80

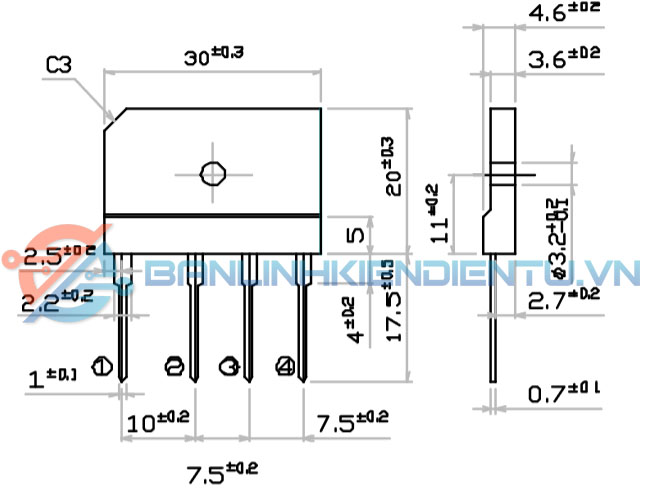

Kích thước D25XB80

Xem thêm: Nhiều diode chỉnh lưu khác tại đây

Datasheet D25XB80
