D10XB60, D10XB60H Diode cầu 10A/600V

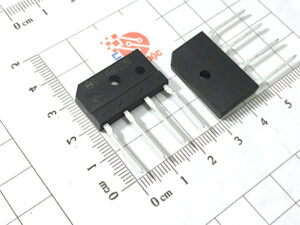

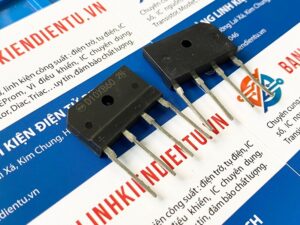

Giới thiệu về D10XB60

D10XB60 là một cầu chỉnh lưu đáng tin cậy và hiệu quả, phù hợp cho nhiều ứng dụng yêu cầu chuyển đổi dòng điện AC thành DC. Với khả năng xử lý dòng điện 10A và điện áp ngược lên đến 600V, D10XB60 là lựa chọn lý tưởng cho các hệ thống điện tử và công nghiệp đòi hỏi nguồn điện DC ổn định. Thiết kế nhỏ gọn, độ bền cao và khả năng hoạt động trong nhiều điều kiện khác nhau làm cho D10XB60 trở thành một linh kiện quan trọng trong lĩnh vực điện tử và tự động hóa.

Đặc điểm nổi bật D10XB60

• Khả năng xử lý dòng điện: D10XB60 có khả năng xử lý dòng điện tối đa lên đến 10A, phù hợp cho nhiều ứng dụng công suất trung bình.
• Điện áp ngược cực đại: Cầu chỉnh lưu này có khả năng chịu điện áp ngược cực đại (VRRM) lên đến 600V, giúp bảo vệ các linh kiện khỏi các xung điện áp ngược.
• Thiết kế nhỏ gọn: Với cấu trúc dạng cầu, D10XB60 tiết kiệm không gian và dễ dàng lắp đặt trong các mạch điện.
• Hiệu suất chuyển đổi tốt: Điện áp chuyển tiếp (VF) của D10XB60 thường trong khoảng từ 1V đến 1.2V, giúp giảm thiểu tổn thất điện năng trong quá trình chỉnh lưu.
• Khả năng chịu nhiệt: D10XB60 có thể hoạt động trong dải nhiệt độ từ -40°C đến +125°C, đảm bảo tính ổn định và độ tin cậy trong nhiều điều kiện khác nhau.

Thông số kỹ thuật D10XB60

• Dòng điện chỉnh lưu trung bình (IF(AV)): 10A, cho phép sử dụng trong các ứng dụng công suất trung bình.
• Điện áp ngược cực đại (VRRM): 600V, bảo vệ linh kiện khỏi các xung điện áp ngược gây hại.
• Điện áp chuyển tiếp (VF): Thường trong khoảng 1V đến 1.2V, giúp giảm thiểu tổn thất công suất.
• Dòng điện đỉnh không lặp lại (IFSM): Có khả năng chịu đựng các xung dòng điện lớn trong thời gian ngắn, thường lên đến 80A.
• Nhiệt độ hoạt động: Hoạt động trong khoảng -40°C đến +125°C, cho phép linh kiện hoạt động ổn định trong nhiều điều kiện môi trường.

Ứng dụng D10XB60

• Nguồn điện AC-DC: D10XB60 thường được sử dụng trong các bộ nguồn để chuyển đổi điện AC thành điện DC cho các thiết bị điện tử và hệ thống công nghiệp.
• Bộ sạc pin: Có thể được sử dụng trong các bộ sạc để tạo ra dòng điện DC ổn định từ nguồn điện AC.
• Thiết bị công nghiệp: Thích hợp cho các ứng dụng trong công nghiệp như điều khiển động cơ, thiết bị hàn, và các hệ thống điều khiển tự động.
• Bộ nguồn máy tính: Sử dụng trong các bộ nguồn của máy tính và thiết bị điện tử cần chuyển đổi nguồn điện từ AC sang DC.
• Hệ thống điều khiển: Được sử dụng trong các hệ thống điều khiển và tự động hóa, nơi cần nguồn điện DC ổn định.

Sơ đồ tương đương D10XB60

Kích thước D10XB60

Xem thêm: Nhiều diode cầu khác tại đây

Datasheet D10XB60
