D10SB60 Diode cầu 1 pha 10A/600V

Giới thiệu về D10SB60

D10SB60 là một diode cầu chỉnh lưu (Bridge Rectifier) được thiết kế để chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC). Với cấu trúc bền bỉ và khả năng hoạt động trong môi trường khắc nghiệt, nó được ứng dụng rộng rãi trong các thiết bị điện tử gia dụng và công nghiệp, đặc biệt là trong các hệ thống nguồn và chỉnh lưu dòng điện.

Đặc điểm nổi bật D10SB60

• Cấu trúc diode cầu: Bao gồm 4 diode được sắp xếp trong cấu hình cầu giúp thực hiện quá trình chỉnh lưu toàn sóng, giúp chuyển đổi dòng AC thành DC một cách hiệu quả.
• Dòng điện cao: D10SB60 có khả năng dẫn dòng lên tới 10A, phù hợp cho các ứng dụng đòi hỏi công suất vừa và lớn.
• Điện áp ngược cao: Thiết bị có khả năng chịu đựng điện áp ngược tối đa 600V, giúp nó hoạt động ổn định trong các môi trường điện áp cao.

Thông số kỹ thuật D10SB60

• Dòng điện định mức (If): 10A
  • Dòng điện tối đa mà diode cầu có thể dẫn một cách liên tục mà không bị hỏng.
• Điện áp ngược cực đại (Vr): 600V
  • Điện áp ngược lớn nhất mà diode có thể chịu trước khi bị đánh thủng.
• Điện áp thuận (Vf): Thường khoảng 1.1V
  • Điện áp rơi qua diode khi nó dẫn dòng điện, với giá trị này, tổn thất năng lượng trong quá trình dẫn được giảm thiểu.
• Dòng rò ngược (Ir): < 10µA
  • Dòng rò rất nhỏ, giúp tăng hiệu quả trong quá trình hoạt động.
• Nhiệt độ hoạt động (Tj): -55°C đến +150°C
  • D10SB60 có khả năng hoạt động trong dải nhiệt độ rộng, từ môi trường nhiệt độ thấp đến nhiệt độ cao.

Ứng dụng D10SB60

• Nguồn điện chuyển đổi (Power Supplies): D10SB60 được sử dụng trong các bộ nguồn AC-DC để chỉnh lưu và chuyển đổi dòng điện, cung cấp điện một chiều cho các mạch điện tử.
• Thiết bị gia dụng: Diode cầu này có thể được tìm thấy trong các thiết bị gia dụng như máy giặt, điều hòa không khí, lò vi sóng, tivi, nơi cần chuyển đổi dòng AC thành DC để cấp điện cho các mạch điều khiển.
• Thiết bị công nghiệp: Được sử dụng trong các ứng dụng công nghiệp yêu cầu công suất trung bình đến cao, bao gồm các bộ điều khiển động cơ và hệ thống UPS (Uninterruptible Power Supply).
• Mạch chiếu sáng LED: D10SB60 có thể được sử dụng trong các bộ nguồn của hệ thống chiếu sáng LED, giúp cung cấp dòng điện DC ổn định từ nguồn AC.

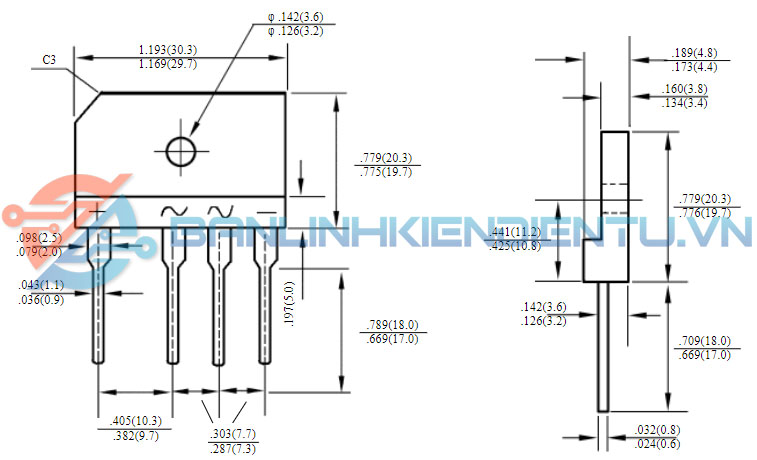

Kích thước D10SB60

Xem thêm: Nhiều diode cầu khác tại đây

Datasheet D10SB60
