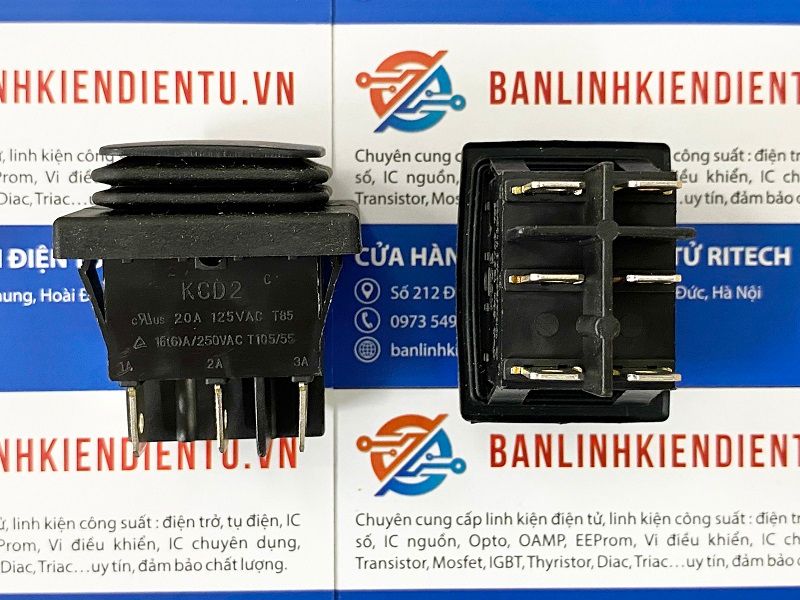

Công tắc chống nước 6 chân 3 vị trí KCD2 20A 125VAC

Giới thiệu

Công tắc chống nước 6 chân 3 vị trí KCD2 là một loại công tắc cơ học được thiết kế để hoạt động trong môi trường ẩm ướt hoặc có nước, với khả năng chịu tải dòng điện lớn, thường được sử dụng trong các ứng dụng công nghiệp và dân dụng.

Thông số kỹ thuật chính của công tắc KCD2:

• Số chân: 6 chân (kết nối dạng SPDT hoặc DPDT, có thể điều khiển hai mạch độc lập)
• Số vị trí: 3 vị trí (ON-OFF-ON hoặc các dạng khác, tùy thuộc vào cách đấu dây)
• Dòng điện định mức: 20A
• Điện áp định mức: 125VAC
• Khả năng chống nước: Đạt tiêu chuẩn IP67, IP68 (tùy model), chống nước và bụi tốt
• Vật liệu: Nhựa chịu nhiệt và chống cháy, các chân kết nối bằng kim loại chống gỉ
• Màu sắc: Thường có nhiều màu sắc khác nhau để dễ dàng phân biệt chức năng, như đỏ, xanh, đen, trắng
• Loại gắn: Gắn trên bảng (panel mount)

Đặc điểm và Chức năng:

1. Khả năng chống nước:
   • Đặc điểm: Với thiết kế vỏ bọc kín và lớp bảo vệ cao su, công tắc KCD2 có khả năng chống nước cao, phù hợp cho việc lắp đặt ngoài trời hoặc trong môi trường ẩm ướt như nhà tắm, bếp, hoặc trên các thiết bị ngoài trời.
   • Chức năng: Bảo vệ các linh kiện bên trong khỏi hư hỏng do nước hoặc bụi, kéo dài tuổi thọ của công tắc.
2. Công suất cao:
   • Đặc điểm: Với khả năng chịu dòng điện lên tới 20A và điện áp 125VAC, công tắc này có thể điều khiển các thiết bị công suất lớn như máy móc công nghiệp, động cơ, hoặc thiết bị gia dụng công suất cao.
   • Chức năng: Điều khiển an toàn và hiệu quả các thiết bị điện, đảm bảo mạch không bị quá tải.
3. 3 vị trí (ON-OFF-ON):
   • Đặc điểm: Công tắc có 3 vị trí: hai vị trí bật (ON) và một vị trí tắt (OFF) ở giữa, cho phép điều khiển linh hoạt giữa hai mạch điện hoặc hai trạng thái khác nhau.
   • Chức năng: Có thể dùng để chuyển đổi giữa các chế độ hoạt động, hoặc điều khiển hai thiết bị riêng biệt trong cùng một hệ thống.
4. Thiết kế 6 chân:
   • Đặc điểm: 6 chân kết nối cho phép công tắc KCD2 hoạt động theo kiểu SPDT (Single Pole Double Throw) hoặc DPDT (Double Pole Double Throw), điều khiển đồng thời hai mạch độc lập.
   • Chức năng: Cung cấp sự linh hoạt trong việc thiết kế mạch điện, giúp kết nối và điều khiển các hệ thống phức tạp.

Ứng dụng:

• Thiết bị ngoài trời: Các bảng điều khiển của thiết bị chiếu sáng, máy bơm nước, hoặc hệ thống tưới tiêu tự động.
• Thiết bị công nghiệp: Điều khiển máy móc, động cơ, hoặc hệ thống điện công nghiệp.
• Hệ thống điện trong xe: Có thể được sử dụng trong các phương tiện như ô tô, xe tải, hoặc xe máy để điều khiển các hệ thống chiếu sáng hoặc các thiết bị khác.
• Thiết bị gia dụng: Bếp điện, máy giặt, máy sấy, hoặc các thiết bị khác yêu cầu công suất lớn và khả năng chống nước.

Lưu ý khi sử dụng:

• Đảm bảo đúng cách đấu nối: Khi sử dụng công tắc trong các ứng dụng điện áp và dòng điện cao, cần đảm bảo đấu nối chính xác để tránh tình trạng chập cháy hoặc quá tải.
• Lắp đặt cẩn thận: Đảm bảo công tắc được lắp đặt chắc chắn trên bảng điều khiển và các dây kết nối được bảo vệ khỏi độ ẩm để duy trì tính năng chống nước.
• Kiểm tra định kỳ: Để đảm bảo công tắc hoạt động ổn định, nên kiểm tra định kỳ khả năng chống nước và các kết nối điện.

Kích thước

Kích thước của công tắc chống nước 6 chân 3 vị trí KCD2 là:

• Chiều dài: 34mm
• Chiều rộng: 28.5mm
• Chiều cao: 38.4mm (bao gồm cả phần cần gạt)
