Cổng DC2 14P đực chân thẳng 2 hàng 2.54mm

Giới thiệu sản phẩm

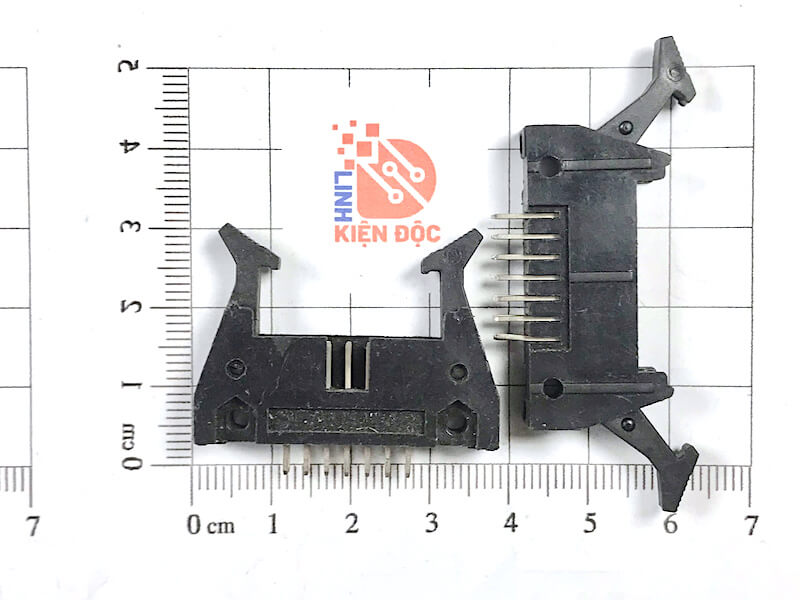

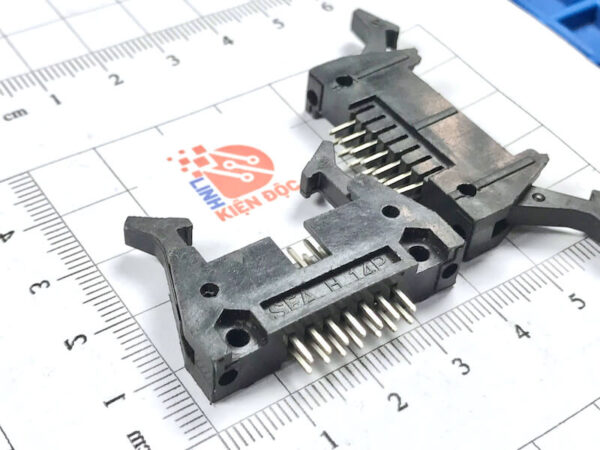

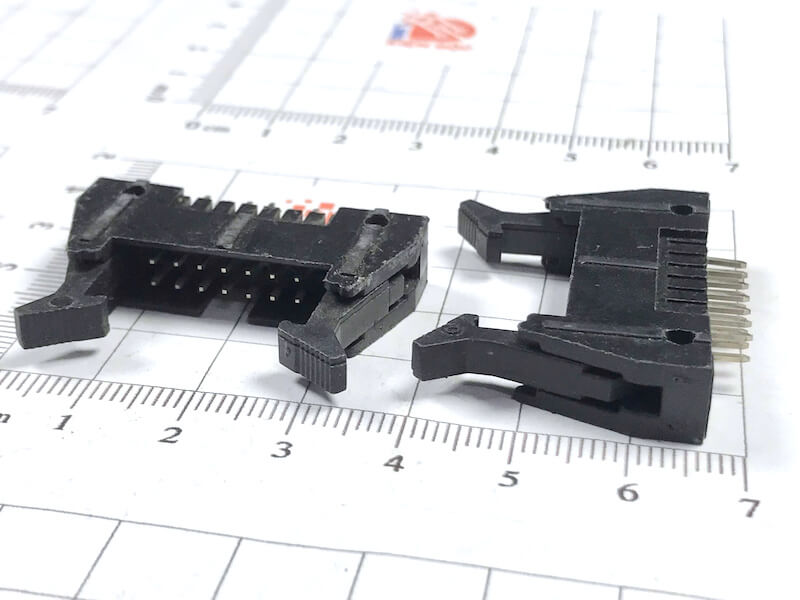

Cổng DC2 14P đực là loại đầu cắm dạng IDC (Insulation Displacement Connector), gồm 14 chân chia làm 2 hàng (2×7 chân), khoảng cách chuẩn 2.54mm. Loại này thường được sử dụng để kết nối cáp dẹt 14 sợi với bo mạch chính qua đầu cắm socket IDC cái. Cổng có kiểu chân thẳng xuyên lỗ, gắn trực tiếp lên PCB.

Thông số kỹ thuật

• Tên sản phẩm: DC2-14P Male (IDC Connector)

• Số chân: 14 chân (2 hàng x 7 chân)

• Kiểu chân: thẳng, xuyên lỗ (straight through-hole)

• Khoảng cách chân (pitch): 2.54mm

• Khoảng cách giữa 2 hàng: 2.54mm

• Kiểu cổng: IDC type (dùng cho cáp dẹt 1.27mm pitch)

• Chiều cao thân nhựa: ~8–10mm

• Vật liệu:

  • Nhựa: Nylon/PBT chịu nhiệt

  • Chân: Đồng hoặc hợp kim đồng, mạ thiếc hoặc niken

• Tương thích với đầu cái IDC 14P (ribbon cable)

Đặc điểm nổi bật

• Cấu tạo chắc chắn, chuẩn công nghiệp, dễ hàn lên PCB

• Phù hợp dùng với cáp dẹt 14 sợi, chuẩn IDC socket 2.54mm

• Có rãnh định vị giúp cắm đúng chiều

• Chân thẳng giúp cắm đứng trên bo mạch, không chiếm nhiều diện tích

• Dẫn tín hiệu hoặc nguồn điện giữa bo mạch và thiết bị ngoại vi

Ứng dụng phổ biến

• Kết nối cáp dẹt từ bo điều khiển ra LED, màn hình, keypad, module ngoại vi

• Dùng trong thiết bị công nghiệp, máy CNC, PLC

• Mạch nhúng, bảng điều khiển, máy in 3D

• Giao tiếp dữ liệu hoặc tín hiệu số qua ribbon cable

Lưu ý khi sử dụng

• Cắm cáp IDC đúng chiều, tránh cắm ngược nếu không có key định vị

• Có thể kết hợp với socket IDC cái 14P, dây dẹt 1.27mm pitch

• Khi hàn lên PCB cần căn chuẩn mặt rãnh về phía socket IDC

• Nếu gắn vào bo rung hoặc có va đập nên thêm cố định cơ khí (ốc/vít)
