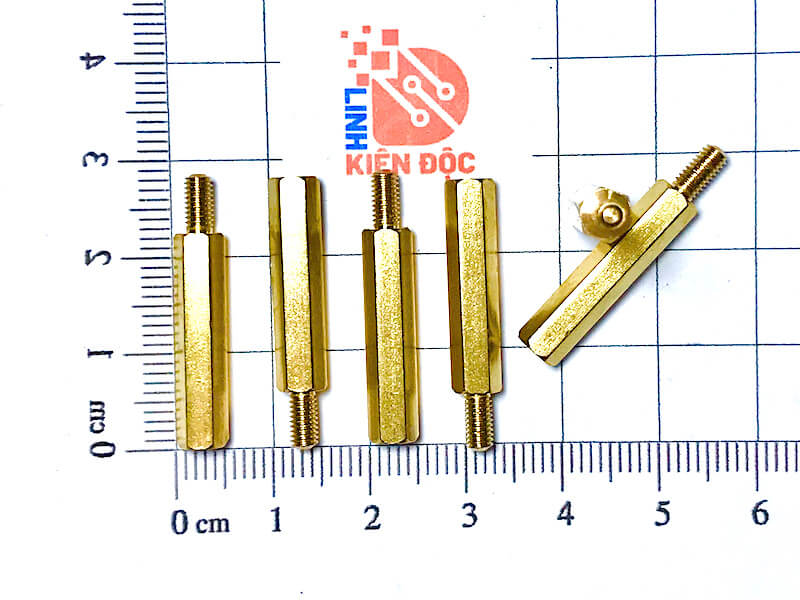

Cọc đồng đực cái M3 22mm M3x22+6

GIỚI THIỆU CHUNG

Cọc đồng đực cái M3 22mm (M3x22+6) là linh kiện cơ khí chuyên dùng trong lắp ráp bo mạch điện tử, giúp cố định và tạo khoảng cách giữa các lớp mạch. Với thiết kế ren trong và ren ngoài, sản phẩm này đảm bảo kết nối chắc chắn, tiện lợi cho việc lắp đặt và bảo trì.

• Công dụng chính

  • Tạo khoảng cách an toàn giữa các bo mạch, giúp tránh đoản mạch.
  • Cố định bảng mạch chắc chắn trên khung hoặc bề mặt lắp ráp.
  • Hỗ trợ sắp xếp linh kiện gọn gàng, tối ưu không gian lắp đặt.

• Chất liệu & độ bền

  • Làm từ đồng thau, có độ cứng cao, chịu lực tốt.
  • Lớp mạ niken giúp chống gỉ sét, tăng tuổi thọ sản phẩm.

THÔNG SỐ KỸ THUẬT

• Chiều dài tổng: 22mm
• Chiều dài phần ren ngoài: 6mm
• Đường kính ren: M3
• Vật liệu: Đồng thau
• Lớp phủ bề mặt: Mạ niken chống oxy hóa
• Màu sắc: Vàng ánh kim
• Trọng lượng: Khoảng 1.5g/cọc
• Đóng gói: 10 – 100 cọc/túi (tùy lựa chọn)

ƯU ĐIỂM NỔI BẬT

• Chống ăn mòn, bền bỉ theo thời gian

  • Đồng thau có khả năng chịu lực tốt, ít bị biến dạng khi lắp đặt.
  • Lớp phủ mạ niken giúp hạn chế quá trình oxy hóa, bảo vệ cọc khỏi gỉ sét.

• Lắp đặt đơn giản, kết nối linh hoạt

  • Ren M3 tiêu chuẩn giúp dễ dàng kết hợp với ốc vít và bu lông M3.
  • Thiết kế đực cái tiện lợi, có thể ghép nhiều tầng bo mạch hoặc điều chỉnh độ cao linh hoạt.

• Cách ly và tản nhiệt tốt

  • Đảm bảo khoảng cách hợp lý giữa các bảng mạch, tránh đoản mạch và tăng độ an toàn.
  • Hỗ trợ tản nhiệt tốt hơn, đặc biệt trong các bo mạch công suất cao.

ỨNG DỤNG THỰC TẾ

• Lắp ráp bo mạch điện tử

  • Dùng cho Arduino, Raspberry Pi, giúp cố định bo mạch vào khung.
  • Ứng dụng trong máy CNC, máy in 3D, đảm bảo khoảng cách hợp lý giữa các linh kiện.

• Ứng dụng trong DIY và chế tạo cơ khí

  • Sử dụng trong robot, thiết bị IoT, mô hình tự động hóa.
  • Lắp đặt mô-đun cảm biến, bộ nguồn trên khung kim loại hoặc phi kim loại.

• Dùng trong tủ điện công nghiệp

  • Cố định bo mạch điều khiển trên khung tủ điện, đảm bảo khoảng cách an toàn.
  • Hỗ trợ lắp đặt các linh kiện điện tử trong hệ thống điều khiển.

HƯỚNG DẪN LẮP ĐẶT

• Xác định vị trí lắp đặt trên bo mạch hoặc khung thiết bị.
• Dùng tua vít M3 để vặn phần ren ngoài của cọc vào lỗ cố định.
• Gắn bo mạch lên phần ren trong bằng ốc vít M3.
• Kiểm tra độ chắc chắn sau khi lắp đặt.

LƯU Ý KHI SỬ DỤNG

• Không siết quá chặt để tránh hỏng ren hoặc làm biến dạng cọc.
• Kiểm tra lớp mạ trước khi sử dụng để đảm bảo không bị oxy hóa.
• Sử dụng ốc vít M3 phù hợp để đảm bảo kết nối chắc chắn.

Cọc đồng đực cái M3 22mm (M3x22+6) là lựa chọn lý tưởng cho các ứng dụng lắp ráp bo mạch điện tử, giúp tối ưu không gian và đảm bảo độ bền chắc chắn.
