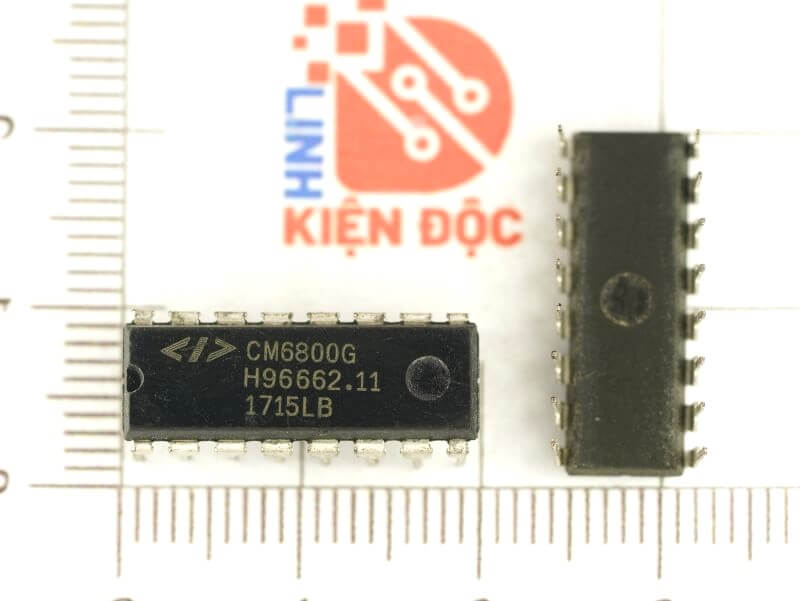

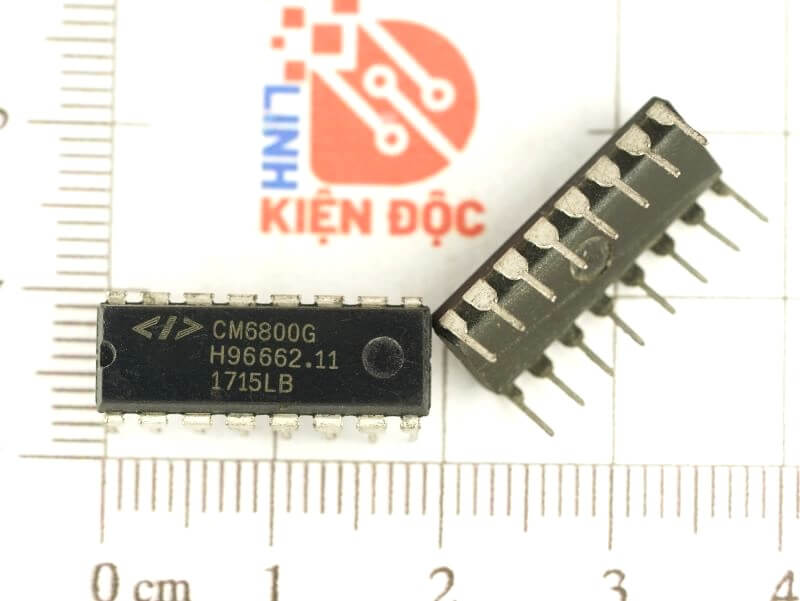

CM6800G, CM6800 IC nguồn Dip-16

Giới thiệu về CM6800G

CM6800G là một IC tích hợp điều khiển PWM (Pulse Width Modulation) được thiết kế để sử dụng trong các bộ nguồn chuyển mạch (switching power supplies), đặc biệt là trong các ứng dụng bộ nguồn có tính năng PFC (Power Factor Correction – chỉnh hệ số công suất) và điều khiển PWM kết hợp. IC này cung cấp khả năng quản lý hiệu quả việc chuyển đổi năng lượng trong các hệ thống nguồn AC-DC. Với khả năng bảo vệ an toàn và tính năng điều chỉnh linh hoạt, nó là lựa chọn phù hợp cho cả các ứng dụng công nghiệp lẫn tiêu dùng.

Đặc điểm CM6800G

• Kết hợp PFC và PWM: CM6800G tích hợp cả chức năng điều khiển PFC và PWM trong một chip duy nhất. Điều này giúp giảm số lượng linh kiện và tối ưu hóa không gian mạch cho các ứng dụng nguồn có yêu cầu cả PFC và PWM.
• Chỉnh hệ số công suất: IC giúp cải thiện hệ số công suất bằng cách điều chỉnh dòng điện sao cho nó đồng pha với điện áp đầu vào, giúp tối ưu hóa việc sử dụng năng lượng và giảm tổn hao năng lượng.
• Điều khiển PWM: CM6800G có khả năng điều chỉnh chế độ PWM, giúp điều khiển chính xác và hiệu quả điện áp đầu ra của bộ nguồn.
• Tính năng bảo vệ: IC được trang bị nhiều tính năng bảo vệ như bảo vệ quá dòng (OCP), quá áp (OVP), bảo vệ quá nhiệt, và bảo vệ ngắn mạch, giúp nâng cao độ an toàn và độ bền của hệ thống nguồn.

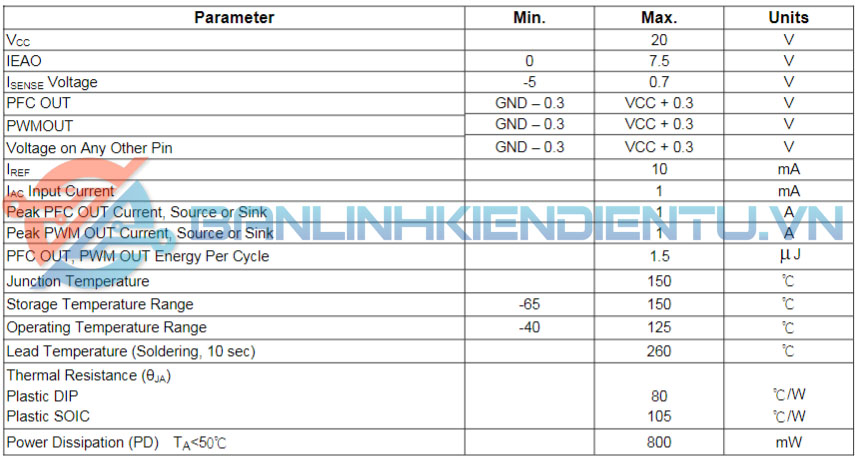

Thông số kỹ thuật CM6800G

• Điện áp đầu vào: Hỗ trợ hoạt động với điện áp từ 10V đến 20V.
• Tần số chuyển đổi: Tần số điều khiển PWM có thể được điều chỉnh lên đến vài trăm kHz, cho phép hoạt động linh hoạt và hiệu quả.
• Chế độ hoạt động: CM6800G có thể hoạt động ở cả chế độ CCM (Continuous Conduction Mode) và DCM (Discontinuous Conduction Mode), giúp tối ưu hóa hiệu suất và giảm thiểu nhiễu.
• Khả năng kiểm soát khởi động mềm (soft start): IC tích hợp chức năng khởi động mềm để giảm dòng khởi động đột ngột, giúp kéo dài tuổi thọ của các linh kiện trong mạch.

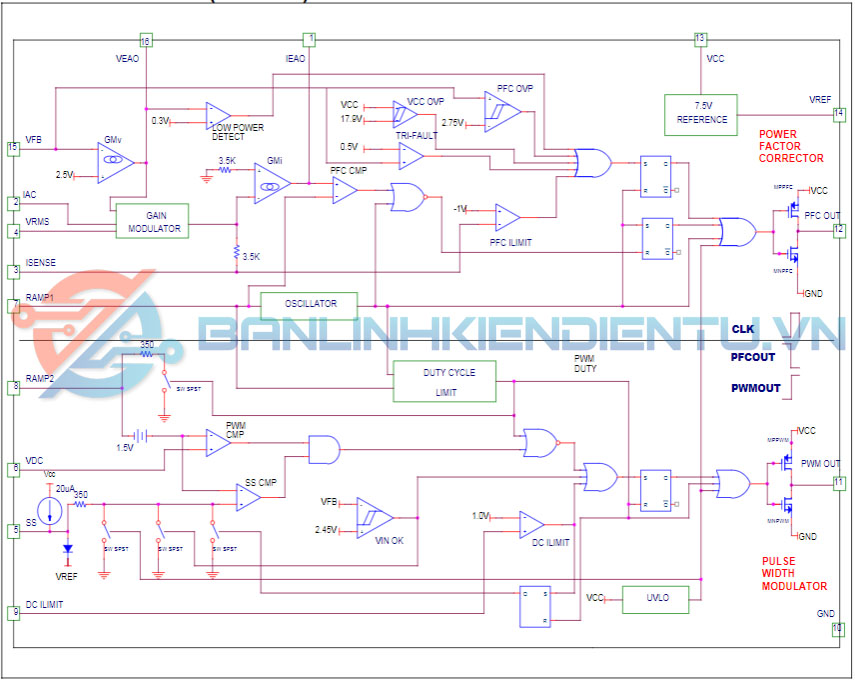

Sơ đồ khối CM6800G

Ứng dụng CM6800G

• Bộ nguồn chuyển mạch: CM6800G thường được sử dụng trong các bộ nguồn chuyển mạch (SMPS) để cung cấp năng lượng ổn định cho các thiết bị điện tử.
• Bộ nguồn PFC: IC này thường được ứng dụng trong các hệ thống nguồn yêu cầu chỉnh hệ số công suất (PFC) nhằm tuân thủ các tiêu chuẩn về hiệu suất năng lượng.
• Nguồn điện công nghiệp: IC có thể được tích hợp trong các bộ nguồn cho hệ thống điều khiển công nghiệp hoặc các thiết bị điện tử yêu cầu hiệu suất năng lượng cao.
• Thiết bị điện tử tiêu dùng: CM6800G có thể được sử dụng trong các thiết bị điện tử tiêu dùng như máy tính, màn hình, hoặc TV để tối ưu hóa hiệu suất sử dụng năng lượng.

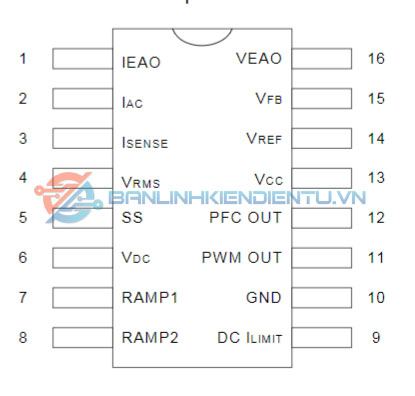

Sơ đồ chân CM6800G

Kích thước CM6800G

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet CM6800G
