CM20MD-12H IGBT Mitsubishi 20A 600V cho Servo Fanuc

banlinhkiendientu.vn  là đơn vị lớn nhất Việt Nam chuyên cung cấp phân phối IGBT CM20MD-12H của hãng Mitsubishi dòng điện định mức 20A chịu được điện áp 600V chuyên dụng dùng cho Servo Fanuc

Giới thiệu

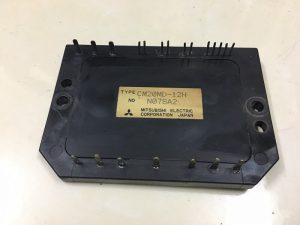

CM20MD-12H là một module IGBT do Mitsubishi Electric sản xuất, được thiết kế để sử dụng trong các hệ thống điều khiển động cơ servo, đặc biệt là các ứng dụng yêu cầu độ tin cậy cao như Servo Fanuc. Module này có khả năng xử lý dòng điện 20A và điện áp 600V, thích hợp cho các ứng dụng công suất trung bình.

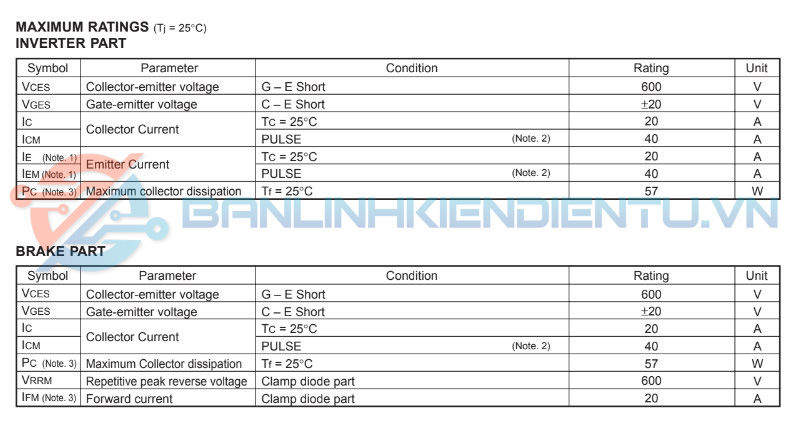

Thông số kỹ thuật chính

• Loại linh kiện: IGBT Module
• Dòng điện định mức (IC): 20A
• Điện áp cực đại (VCE): 600V
• Điện áp cổng tối đa (VGE): ±20V
• Tần số chuyển mạch: Lên đến 20kHz, phù hợp cho các ứng dụng điều khiển động cơ.
• Kiểu đóng gói: Module tích hợp, thường trong dạng vỏ nhỏ gọn, dễ lắp đặt vào các hệ thống điện tử công nghiệp.

Đặc điểm nổi bật

• Khả năng chịu tải và hiệu suất cao: Với khả năng xử lý dòng điện 20A và điện áp 600V, CM20MD-12H được thiết kế để cung cấp hiệu suất cao trong các ứng dụng điều khiển động cơ.
• Tích hợp diode hồi tiếp: Module bao gồm diode hồi tiếp nhanh, giúp cải thiện hiệu suất chuyển mạch và giảm thiểu tổn thất năng lượng.
• Bảo vệ tích hợp: Module thường có các tính năng bảo vệ như bảo vệ quá dòng, quá áp, và quá nhiệt, đảm bảo độ tin cậy và an toàn cho hệ thống.
• Điện áp rơi thấp (VCE(sat)): Giúp giảm tổn thất công suất và nâng cao hiệu quả hoạt động của hệ thống.

Ứng dụng

• Servo Fanuc: CM20MD-12H được sử dụng trong các hệ thống điều khiển động cơ servo Fanuc, nơi yêu cầu độ chính xác và độ tin cậy cao.
• Điều khiển động cơ: Module này lý tưởng cho các ứng dụng điều khiển động cơ công suất trung bình, bao gồm máy CNC, robot công nghiệp, và các hệ thống tự động hóa.
• Biến tần: Sử dụng trong các mạch biến tần để điều chỉnh điện áp và tần số, giúp điều khiển tốc độ và mô-men xoắn của động cơ.
• Thiết bị công nghiệp: Dùng trong các thiết bị công nghiệp như máy móc sản xuất, hệ thống băng tải, và các ứng dụng yêu cầu kiểm soát động cơ chính xác.

Nguyên lý hoạt động

• • Chuyển mạch ON/OFF: Khi điện áp VGE được áp dụng và vượt qua ngưỡng, IGBT bật (ON), cho phép dòng điện chạy từ Collector đến Emitter. Khi VGE bị ngắt hoặc giảm dưới ngưỡng, IGBT tắt (OFF), ngăn dòng điện.
  • Diode hồi tiếp: Diode hồi tiếp tích hợp giúp bảo vệ IGBT khỏi điện áp ngược và cải thiện hiệu suất chuyển mạch trong các ứng dụng điều khiển động cơ.
  • Bảo vệ: Module này tích hợp các mạch bảo vệ để ngăn chặn các tình huống quá dòng, quá nhiệt, giúp bảo vệ cả module và thiết bị mà nó điều khiển.

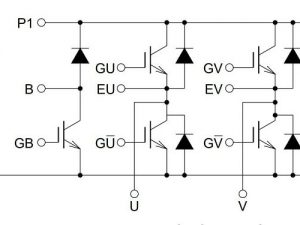

Sơ đồ mạch cấu tạo

Kích thước

Xem thêm những sản phẩm IGBT khác tại đây

Datasheet của CM20MD-12H
