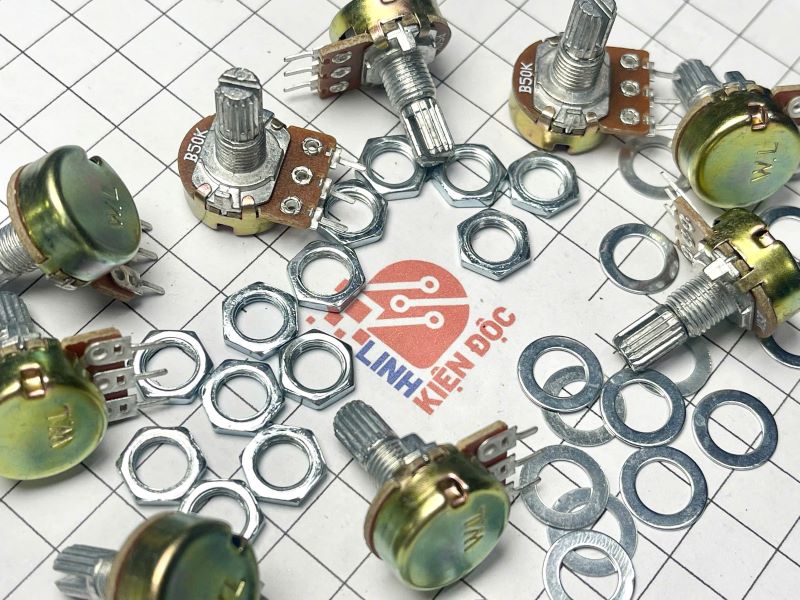

Giới thiệu về WH148-B50K
WH148-B50K là một biến trở xoay (rotary potentiometer), thuộc dòng WH148. Đây là một thành phần điện tử có thể thay đổi điện trở bằng cách xoay trục điều chỉnh. Biến trở thường có ba chân: hai chân ngoài là các điểm kết nối của cuộn dây điện trở, chân giữa là thanh wiper di chuyển dọc theo cuộn dây khi trục xoay được điều chỉnh, thay đổi giá trị điện trở giữa các chân. WH148-B50K là một lựa chọn phổ biến do giá thành rẻ, dễ sử dụng và phù hợp cho nhiều ứng dụng trong các hệ thống điều khiển và thiết bị điện tử hàng ngày.
Đặc điểm WH148-B50K
- Loại điều chỉnh xoay: Biến trở WH148-B50K có cơ chế xoay để điều chỉnh giá trị điện trở.
- Linear Taper (B): Đây là biến trở loại “B”, có đặc tính điều chỉnh tuyến tính (linear taper), tức là giá trị điện trở thay đổi tuyến tính theo góc xoay.
- Chất liệu cấu tạo: WH148 được làm từ vật liệu bền, thường có lớp vỏ bằng kim loại hoặc nhựa, trục xoay chắc chắn, và thường đi kèm với nút điều chỉnh dễ sử dụng.
- Độ bền cao: WH148 có độ bền cao, chịu được điều kiện làm việc liên tục trong thời gian dài.
Thông số kỹ thuật WH148-B50K
- Điện trở định danh: 50KΩ
- Loại điện trở: Tuyến tính (B)
- Công suất: 0.25W (thường dao động trong khoảng từ 0.2W đến 0.5W, tùy thuộc vào phiên bản cụ thể)
- Dải nhiệt độ hoạt động: Thường từ -10°C đến +70°C
- Điện áp định mức: Khoảng 250V
- Kích thước: Đường kính khoảng 16mm với trục xoay dài 15mm
- Số vòng xoay: 1 vòng (270 độ)
Cách đọc mã linh kiện WH148-B50K
Ứng dụng WH148-B50K
- Điều chỉnh âm lượng: WH148-B50K thường được dùng làm chiết áp để điều chỉnh âm lượng trong các hệ thống âm thanh.
- Điều khiển tín hiệu: Được sử dụng trong các mạch điều khiển tín hiệu điện tử như điều chỉnh độ sáng của đèn, điều chỉnh tốc độ động cơ.
- Ứng dụng trong mạch khuếch đại: Biến trở WH148-B50K thường được sử dụng trong các mạch khuếch đại âm thanh, để điều chỉnh cường độ âm thanh hoặc độ lợi (gain).
- Thiết bị tiêu dùng: WH148-B50K có thể xuất hiện trong các thiết bị điện gia dụng, đặc biệt là trong các thiết bị cần điều chỉnh điện trở thủ công.

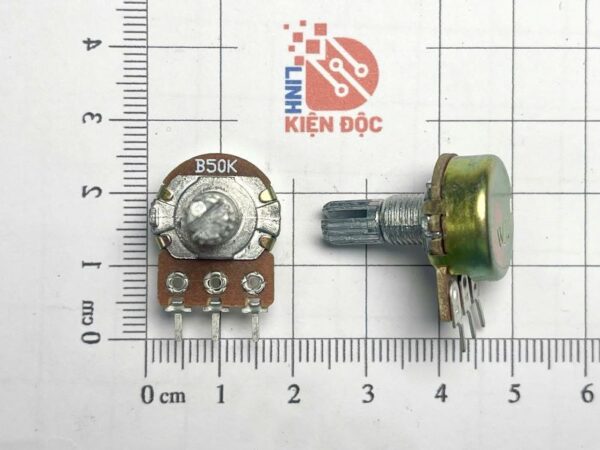

Kích thước WH148-B50K
