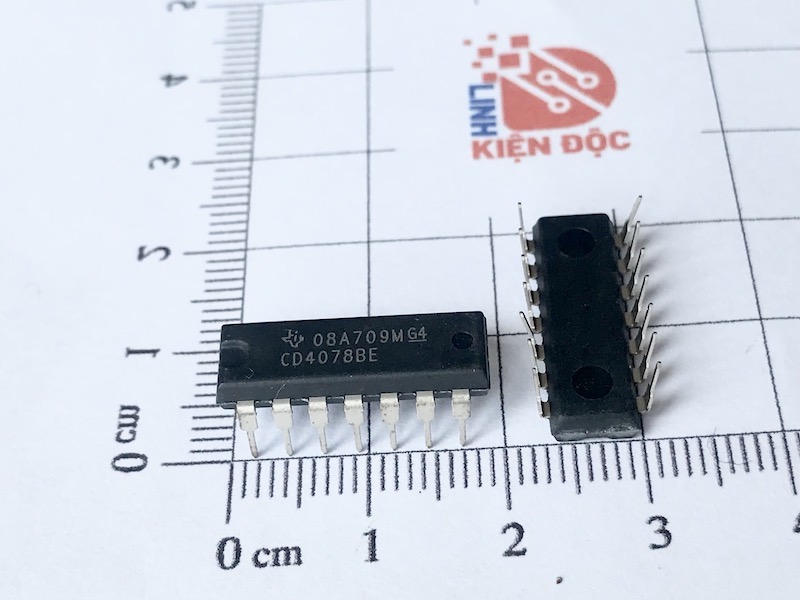

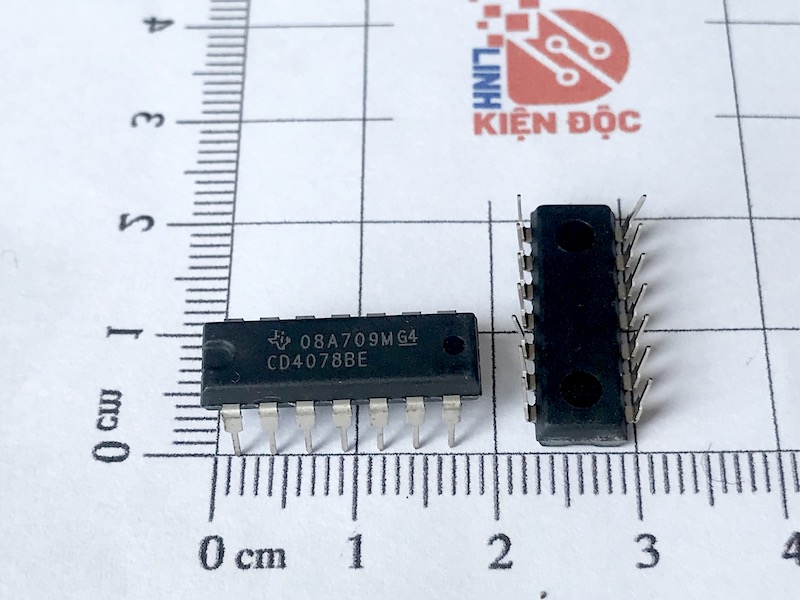

CD4078BE CD4078 4078 IC số DIP-14 Texas nhập khẩu

IC số CD4078BE là gì?

CD4078 thuộc dòng IC CD4000. Cổng NOR CD4078 cho phép sử dụng trực tiếp các chức năng NOR và OR đầu vào logic dương 8. CD4078 luôn có sẵn ở dạng gói 14 chân được hàn kín (DIP). IC cung cấp nhiều loại điện áp làm việc và điều kiện hoạt động. IC cũng có tính năng tiêu tán điện năng thấp và khả năng chống nhiễu cao. Đầu ra của IC luôn có sẵn ở dạng TTL, cho phép nó có khả năng thay thế dễ dàng với MCU và MPU.

Cổng NOR là gì?

Cổng NOR là cổng logic tạo ra ngõ ra cao (1) chỉ khi tất cả các ngõ vào của nó là sai và ngược lại ngõ ra thấp (0). Do đó, cổng NOR là nghịch đảo của cổng OR và mạch của nó được tạo ra bằng cách kết nối cổng OR với cổng NOT. Cũng giống như cổng OR, cổng NOR có thể có bất kỳ số lượng ngõ vào nào nhưng chỉ có một ngõ ra.

Cổng NOT theo sau là cổng OR tạo thành cổng NOR. Cấu trúc logic cơ bản của cổng NOR như bên dưới:

Các đặc trưng chính của CD4078BE

• Hoạt động tốc độ trung bình: tPHL, tPLH = 75 ns (điển hình) tại VDD = 10 V
• Đầu vào và đầu ra được đệm
• Xếp hạng tham số 5-V, ​​10-V và 15-V
• Đặc tính đầu ra đối xứng được tiêu chuẩn hóa
• Đã kiểm tra 100% dòng điện tĩnh ở 20 V
• Dòng điện đầu vào tối đa là 1 µA ở 28 V trên toàn bộ phạm vi nhiệt độ của gói: 100 nA ở 18 V và 25°C

Sơ đồ chân của IC số CD4078BE

Sơ đồ khối CD4078BE

Sơ đồ Logic CD4087BE

Sơ đồ khối Logic CD4078BE

Thông số kĩ thuật CD4078BE

Kích thước chân của IC CD4078BE

Xem thêm nhiều sản phẩm IC số họ 4xxx Tại đây

Datasheet của IC số CD4078BE
