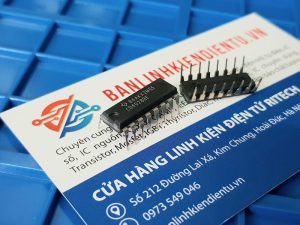

CD4028BE, CD4028 IC số Dip 16

Giới thiệu về IC số CD4028BE:

1. CD4028BE thuộc Dòng mạch tích hợp (IC) Logic CMOS dòng 4000 được xây dựng với các bóng bán dẫn chế độ nâng cao kênh N và P. CD4028BE có Bộ giải mã BCD sang số thập phân.
2. CD4028BE có dải điện áp cung cấp từ 5V đến 20V, cao hơn nhiều so với bất kỳ họ logic hiện đại nào. Nó có đầu ra được đệm giúp cải thiện đặc tính truyền bằng cách cung cấp mức tăng rất cao. Tất cả các đầu vào đều được bảo vệ chống phóng tĩnh điện bằng điốt tới VDD và VSS.
3. CD4028BE là bộ giải mã BCD sang thập phân hoặc nhị phân sang bát phân bao gồm 4 đầu vào và 10 bộ đệm đầu ra. Mã BCD được áp dụng cho 4 đầu vào A, B, C và D, dẫn đến mức cao ở 1 trong 10 đầu ra được giải mã thập phân đã chọn. Tương tự, mã nhị phân 3 bit áp dụng cho đầu vào A, B và C được giải mã thành bát phân ở đầu ra 0–7. Tín hiệu mức cao ở đầu vào D sẽ ngăn cản việc giải mã bát phân và khiến đầu ra 0–7 ở mức THẤP. IC luôn có sẵn ở dạng 16 – trong gói IC dòng kép (DIP) được niêm phong kín, giúp dễ dàng giao tiếp với các thiết bị TTL, CMOS và NMOS. IC cung cấp nhiều tính năng như khả năng chống nhiễu cao và tản nhiệt thấp.

Đặc trưng thông số kỹ thuật của IC số CD4028BE:

• Dải điện áp cung cấp rộng: 3.0V đến 15V
• Dòng điện đầu vào DC: ±10mA
• Phạm vi nhiệt độ hoạt động: -55oC đến +125oC Loại đóng gói D, F, K, H
• Phạm vi nhiệt độ hoạt động (TSTG): -65oC đến +150oC
• Nhiệt độ chì (Trong quá trình hàn): +265oC
• Khả năng nhiễu cao: 0,45 VDD (điển hình)
• Khả năng tương thích TTL công suất thấp
• Năng lượng thấp
• “Logic dương” trên đầu vào và đầu ra

Xem thêm: Các mã IC khác họ CD40xx

Sơ đồ và chức năng các chân của IC số CD4028BE:

Sơ đồ khối Logic của IC số CD4028BE:

Bảng sự thật của IC số CD4028BE:

Kích thước IC số CD4028BE:

Datasheet của IC số CD4028BE:

Ứng dụng của IC số CD4028BE:

• Chuyển đổi mã
• Giải mã địa chỉ
• Bộ giải mã đèn báo
